جزئیات محصول:
پرداخت:
|
| رهبر ارکستر: | سیم فولادی گالوانیزه | برنامه: | سیستم انتقال نیرو |
|---|---|---|---|
| عایق بندی: | نه | پوشش: | نه |
| قطر: | 5.5mm ~ 37.5mm | تعداد سیم: | 3sq mm 37sq mm mm |
| شرکت: | گروه شنگوا | برند: | کابل Sh |
| برجسته کردن: | سیم فولادی زنک بدون هادی,کابل شانگهای شنگوا سیم فولاد روی,GSW سیم زینک فولادی,Shanghai Shenghua Cable Zinc Steel Wire,GSW Zinc Steel Wire |
||

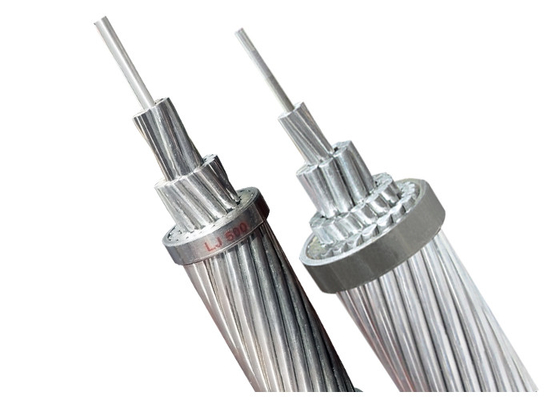

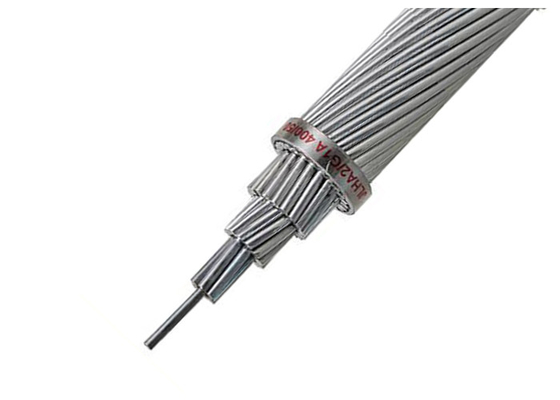

در شبکه‌های انتقال ولتاژ بالا که از کوه‌ها، خطوط ساحلی و بیابان‌ها عبور می‌کنند، دوام هادی، پایداری شبکه را تعیین می‌کند. کابل‌های سنتی تحت بارهای یخ، خوردگی و تنش مکانیکی خم می‌شوند و باعث خاموشی‌های پرهزینه می‌شوند. شرکت کابل گروه قدرت شانگهای شنگهوا با GSW ACSR (هادی آلومینیومی سیم فولادی گالوانیزه تقویت‌شده با فولاد) به این مشکل رسیدگی می‌کند که برای ارائه استحکام بی‌نظیر، مقاومت در برابر خوردگی و عملکرد ضد اکستروژن برای خطوط هوایی که در آن شکست گزینه ای نیست، مهندسی شده است.
هسته با استحکام بالا:
هدایت بهینه:
مقاومت مکانیکی:
GSW ACSR شنگهوا با موارد زیر مطابقت دارد:
| پیکربندی سیم | قطر (میلی‌متر) | مقاومت کششی (مگاپاسکال) | وزن (کیلوگرم بر کیلومتر) | کاربردهای کلیدی |
|---|---|---|---|---|
| 7/4.78 | 14.29 | 155.7 کیلو نیوتن (فوق‌العاده بالا) | 991 | کریدورهای کوهستانی |
| 19/4.50 | 22.22 | 248.2 کیلو نیوتن (بالا) | 2,352 | شبکه‌های ساحلی |
| 37/4.55 | 31.75 | 721.5 کیلو نیوتن (بسیار بالا) | 4,833 | خطوط HV بیابانی |
سه درجه استحکام: عمومی (1290–1620 مگاپاسکال)، بالا (1380–1590 مگاپاسکال)، بسیار بالا (1520–1620 مگاپاسکال)

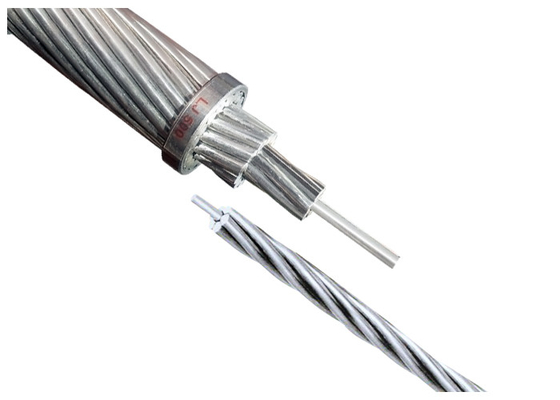

محصول سیم فولادی گالوانیزه (GSW) برای سیم هادی ACSR (هادی آلومینیومی تقویت‌شده با فولاد) استفاده می‌شود. GSW تولید شده توسط شنگهوا به عنوان شرکت پیشرو در این صنعت، دارای خواص مکانیکی عالی، بهترین کیفیت پوشش و وضعیت خوب سطح است.
| قطر (میلی‌متر) | مقاومت کششی (مگاپاسکال) | وزن روی (گرم بر متر مربع) | |||||||
| 1.24~2.25 | 1340~1620 | 185~215 | |||||||
| 2.25~3.00 | 1310~1590 | 230 | |||||||
| 3.00~3.50 | 1290~1550 | 245 | |||||||
| 3.50~4.25 | 1290~1520 | 260 | |||||||
| 4.25~4.75 | 1290~1520 | 275 | |||||||
| 4.75~5.50 | 1290~1520 | 290 | |||||||
| سطح شدت | قطر سیم | حداقل کشش | حداقل تنش با 1٪ | حداقل افزایش طول | حداقل تعداد 360 درجه | قطر آزمایش | |||
| استحکام | افزایش طول | درصد زمانی که L=250 | پیچش | ماندریل | |||||
| میلی‌متر | مگاپاسکال | مگاپاسکال | ٪ | چند برابر | |||||
| >1.24~2.25 | 1340 | 1170 | 3.0 | 16 | 1 | ||||
| >2.25~2.75 | 1310 | 1140 | 3.0 | 16 | 1 | ||||
| >2.75~3.00 | 1310 | 1140 | 3.5 | 16 | 1 | ||||
| عمومی | >3.00~3.50 | 1290 | 1100 | 3.5 | 14 | 1 | |||
| >3.50~4.25 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >4.25~4.75 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >4.75~5.50 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >1.24~2.25 | 1450 | 1310 | 2.5 | 16 | 3 | ||||
| >2.25~2.75 | 1410 | 1280 | 2.5 | 16 | 3 | ||||
| >2.75~3.00 | 1410 | 1280 | 3.0 | 16 | 4 | ||||
| بالا | >3.00~3.50 | 1410 | 1240 | 3.0 | 14 | 4 | |||
| >3.50~4.25 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >4.25~4.75 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >4.75~5.50 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >1.24~2.25 | 1620 | 1450 | 2.0 | 14 | 4 | ||||
| >2.25~2.75 | 1590 | 1410 | 2.0 | 14 | 4 | ||||
| >2.75~3.00 | 1590 | 1410 | 2.5 | 12 |
|
5 | |||
| بسیار بالا | >3.00~3.50 | 1550 | 1380 | 2.5 | 12 | 5 | |||
| >3.50~4.25 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| >4.25~4.75 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| >4.75~5.50 | 1520 | 1270 | 2.5 | 10 | 5 | ||||
| ASTM A475 | ||||||
| تعداد سیم‌ها | تقریباً قطر رشته | زیمنس | بالا | فوق‌العاده بالا | وزن تقریبی | |
| /قطر | درجه مارتین | درجه استحکام | درجه استحکام | |||
| اینچ | میلی‌متر | کیلو نیوتن | کیلو نیوتن | کیلو نیوتن | کیلوگرم بر کیلومتر | |
| 3/2.64 | 7/32 | 5.56 | 10.409 | 15.569 | 21.796 | 131 |
| 3/3.05 | 1/4 | 6.35 | 13.523 | 21.040 | 29.981 | 174 |
| 3/3.05 | 1/4 | 6.35 | - | - | - | 174 |
| 3/3.30 | 9/32 | 7.14 | 15.035 | 23.398 | 33.362 | 204 |
| 3/3.68 | 5/16 | 7.94 | 18.193 | 28.246 | 40.479 | 256 |
| 3/4.19 | 3/8 | 9.52 | 24.732 | 37.187 | 52.489 | 328 |
| 7/1.04 | 1/8 | 3.18 | 4.048 | 5.916 | 8.140 | 49 |
| 7/1.32 | 5/32 | 3.97 | 6.539 | 9.519 | 13.078 | 76 |
| 7/1.57 | 3/16 | 4.76 | 8.452 | 12.677 | 17.748 | 108 |
| 7/1.65 | 3/16 | 4.76 | - | - | - | 118 |
| 7/1.83 | 7/32 | 5.56 | 11.387 | 17.126 | 24.020 | 145 |
| 7/2.03 | 1/4 | 6.35 | 14.012 | 21.129 | 29.581 | 181 |
| 7/2.36 | 9/32 | 7.14 | 18.905 | 28.469 | 39.812 | 243 |
| 7/2.64 | 5/16 | 7.94 | 23.798 | 35.586 | 49.820 | 305 |
| 7/2.77 | 5/16 | 7.94 | - | - | - | 335 |
| 7/3.05 | 3/8 | 9.52 | 30.915 | 48.040 | 68.503 | 407 |
| 7/3.68 | 7/16 | 11.11 | 41.591 | 64.499 | 92.523 | 594 |
| 7/4.19 | 1/2 | 12.70 | 53.823 | 83.627 | 119.657 | 768 |
| 7/4.78 | 9/16 | 14.29 | 69.837 | 108.981 | 155.688 | 991 |
| 7/5.26 | 5/8 | 15.88 | 84.961 | 131.667 | 188.605 | 1211 |
| 19/2.54 | 1/2 | 12.70 | 56.492 | 84.961 | 118.768 | 751 |
| 19/2.87 | 9/16 | 12.49 | 71.616 | 107.202 | 149.905 | 948 |
| 19/3.18 | 5/8 | 15.88 | 80.513 | 124.995 | 178.819 | 1184 |
| 19/3.81 | 3/4 | 19.05 | 116.543 | 181.487 | 259.331 | 1719 |
| 19/4.50 | 7/8 | 22.22 | 159.691 | 248.211 | 354.523 | 2352 |
| 19/5.08 | 1 | 25.40 | 209.066 | 325.610 | 464.839 | 2384 |
| 37/3.63 | 1 | 25.40 | 205.508 | 319.827 | 456.832 | 3061 |
| 37/4.09 | 11/8 | 28.58 | 262.000 | 407.457 | 581.827 | 4006 |
| 37/4.55 | 11/4 | 31.75 | 324.720 | 505.318 | 721.502 | 4833 |
