جزئیات محصول:
پرداخت:
|
| رهبر ارکستر: | آلومینیوم (AAC) | عایق بندی: | نه |
|---|---|---|---|
| نام کد: | سیکادا | تعداد سیم: | 37 |
| حوزه: | 628.3 متر مربع میلی متر | برنامه: | سیستم قدرت سربار |
| شرکت: | گروه شنگوا | برند: | کابل Sh |
| برجسته کردن: | هادی های هوایی بدون روکش حرفه ای,هادی های آلومینیومی تمام آلومینیومی AAC بدون روکش,All Aluminium Conductor AAC Bare Conductors |
||

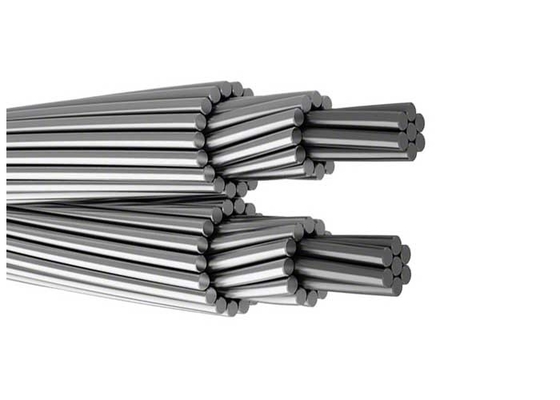

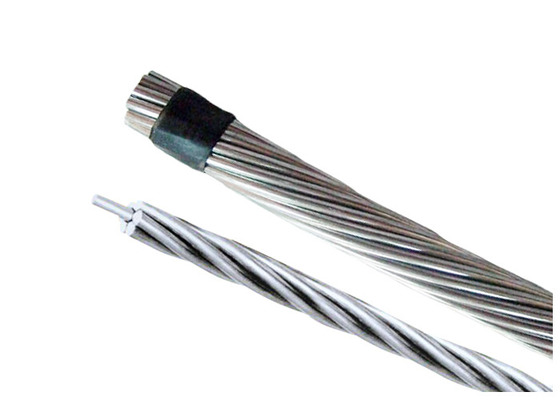

هادی‌های هوایی بدون روکش حرفه‌ای، هادی تمام آلومینیومی AAC Cicada
همانطور که تقاضای جهانی انرژی افزایش می‌یابد، خطوط انتقال هوایی با فشار بی‌سابقه‌ای مواجه می‌شوند. هادی‌های سنتی تقویت‌شده با فولاد (ACSR) تحت بارهای شدید خم می‌شوند و از خوردگی، افتادگی و تلفات انرژی تا 8 درصد در هر 100 کیلومتر رنج می‌برند.
شرکت کابل گروه شانگهای شنگهوا با هادی‌های تمام آلومینیومی AAC Cicada خود با این چالش‌ها مقابله می‌کند—که برای ارائه مقاومت فوق‌العاده کم، مقاومت در برابر خوردگی و کاهش وزن 20 درصدی برای زیرساخت‌های برق نسل بعدی طراحی شده‌اند.
طراحی بدون خوردگی:
راندمان الکتریکی بی‌نظیر:
برتری وزن به استحکام:
سری AAC شنگهوا با موارد زیر مطابقت دارد:
| پارامتر | AAC Cicada (628.3 میلی‌متر مربع) | ACSR معمولی (620 میلی‌متر مربع) | مزیت |
|---|---|---|---|
| مقاومت (اهم/کیلومتر) | 0.0459 | 0.061 | 25% کاهش تلفات |
| وزن (کیلوگرم/کیلومتر) | 1,732.9 | 2,200 | 21% سبک‌تر |
| استحکام نامی | 100.54 کیلو نیوتن | 92 کیلو نیوتن | 9% قوی‌تر |
| خطر خوردگی | هیچ (تمام آلومینیوم) | بالا (هسته فولادی) | طول عمر 50+ سال |
قطرهای قابل تنظیم: 16 میلی‌متر مربع تا 1500 میلی‌متر مربع با پیکربندی سیم 7 تا 127.
1 کاربرد
هادی بدون روکش: AAC، AAAC، ACSR، AACSR، ACAR و سیم فولادی گالوانیزه، در خطوط انتقال و توزیع برق هوایی با ولتاژهای مختلف استفاده می‌شود.
| نوع | شرح | تعداد سیم |
مساحت مقطع (میلی‌متر مربع) |
| AAC | هادی تمام آلومینیومی | 7~127 | 16~1500 |
| AAAC | هادی آلیاژ آلومینیومی | 7~91 | 17~1300 |
| ACSR |
هادی‌های آلومینیومی تقویت شده با فولاد |
7~103 | 16~1250 |
| AACSR |
هادی‌های آلیاژ آلومینیومی تقویت شده با فولاد |
7~103 | 16~1250 |
| ACAR/AW |
هادی‌های آلومینیومی تقویت شده با آلیاژ آلومینیوم |
7~103 | 16~1250 |
| ACSW/S |
هادی‌های آلومینیومی سیم/رشته فولادی روکش‌دار آلومینیومی |
7~103 | 16~1250 |
| GSW | سیم فولادی گالوانیزه | 3/2.64~37/4.55 | 16.41~765.99 |
استانداردها:
تمام محصولات می‌توانند کاملاً نیازهای استانداردهای مختلف را برآورده کنند. ما می‌توانیم کابل‌های خاص را با توجه به استانداردهای مورد نیاز مشتریان طراحی و تولید کنیم، مانند: EN، GB، IEC، BS، ASTM، JIS، DIN CRS.
| AAC | EN 51082 | |||||||
| مساحت | تعداد | قطر | جرم در واحد | رتبه | DC | |||
| نام کد | سیم‌ها | سیم | Cond. | طول | استحکام | مقاومت | ||
| میلی‌متر مربع | میلی‌متر | میلی‌متر | کیلوگرم/کیلومتر | کیلو نیوتن | اهم/کیلومتر | |||
| Midge | 23.3 | 7 | 2.06 | 6.18 | 63.8 | 4.20 | 1.2249 | |
| Gnat | 26.9 | 7 | 2.21 | 6.63 | 73.4 | 4.83 | 1.0643 | |
| Mosquito | 36.9 | 7 | 2.59 | 7.77 | 100.8 | 6.27 | 0.7749 | |
| Ladybird | 42.8 | 7 | 2.79 | 8.37 | 117.0 | 7.28 | 0.6678 | |
| Ant | 52.8 | 7 | 3.10 | 9.30 | 144.4 | 8.72 | 0.5409 | |
| Fly | 63.6 | 7 | 3.40 | 10.2 | 173.7 | 10.49 | 0.4497 | |
| Bluebottle | 73.6 | 7 | 3.66 | 11.0 | 201.3 | 11.78 | 0.3880 | |
| Earwig | 78.6 | 7 | 3.78 | 11.3 | 214.7 | 12.57 | 0.3638 | |
| Grasshopper | 84.1 | 7 | 3.91 | 11.7 | 229.7 | 13.45 | 0.3400 | |
| Clegg | 95.6 | 7 | 4.17 | 12.5 | 261.3 | 15.30 | 0.2989 | |
| Wasp | 106.0 | 7 | 4.39 | 13.2 | 289.6 | 16.95 | 0.2697 | |
| Beetle | 106.4 | 19 | 2.67 | 13.4 | 292.4 | 18.08 | 0.2701 | |
| Bee | 132.0 | 7 | 4.90 | 14.7 | 360.8 | 21.12 | 0.2165 | |
| Hornet | 157.6 | 19 | 3.25 | 16.3 | 433.2 | 26.01 | 0.1823 | |
| Caterpillar | 185.9 | 19 | 3.53 | 17.7 | 511.1 | 29.75 | 0.1546 | |
| Chafer | 213.2 | 19 | 3.78 | 18.9 | 586.0 | 34.12 | 0.1348 | |
| Spider | 237.6 | 19 | 3.99 | 20.0 | 652.9 | 38.01 | 0.1210 | |
| Cockroach | 265.7 | 19 | 4.22 | 21.1 | 730.4 | 42.52 | 0.1081 | |
| Butterfly | 322.7 | 19 | 4.65 | 23.3 | 886.8 | 51.63 | 0.0891 | |
| Moth | 373.1 | 19 | 5.00 | 25.0 | 1025.3 | 59.69 | 0.0770 | |
| Drone | 372.4 | 37 | 3.58 | 25.1 | 1027.1 | 59.59 | 0.0774 | |
| Centipede | 415.2 | 37 | 3.78 | 26.5 | 1145.1 | 66.43 | 0.0695 | |
| Maybug | 486.1 | 37 | 4.09 | 28.6 | 1340.6 | 77.78 | 0.0593 | |
| Scorpion | 529.8 | 37 | 4.27 | 29.9 | 1461.2 | 84.77 | 0.0544 | |
| Cicada | 628.3 | 37 | 4.65 | 32.6 | 1732.9 | 100.54 | 0.0459 | |
