کابل گروه شنگوا GSW آلومینیوم رسان فولاد تقویت شده ضد اکستروژن 16.41mm2 - 765.99mm2

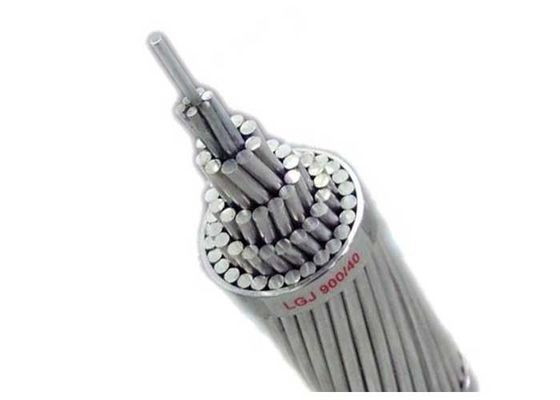

تصویر بزرگ : کابل گروه شنگوا GSW آلومینیوم رسان فولاد تقویت شده ضد اکستروژن 16.41mm2 - 765.99mm2

جزئیات محصول:

محل منبع:	شانگهای، چین
نام تجاری:	SHANCABLE
گواهی:	ASTM A475, BS 183:1972
شماره مدل:	GSW

پرداخت:

مقدار حداقل تعداد سفارش:	0.5 کیلومتر
قیمت:	0.10-10.99USD/m
جزئیات بسته بندی:	طبل چوبی یا طبل فولادی
زمان تحویل:	10 روز یا بیشتر
شرایط پرداخت:	L/C،D/A،D/P،T/T،Western Union،MoneyGram
قابلیت ارائه:	1000 کیلومتر در ماه

مخاطب

توضیحات محصول جزئیات

رهبر ارکستر:	فولاد گالوانیزه	سطح مقطع:	16.41 ~ 765.99mm²
برنامه:	بند ناف ACSR (سربار).	عایق بندی:	نه
پوشش:	نه	شماره مدل:	GSW
نوع:	ولتاژ بالا	شرکت:	گروه شنگوا
برند:	کابل Sh
برجسته کردن:	فولاد هادی آلومینیوم تقویت شده,هادی آلومینیومی فولادی تقویت شده GSW , GSW Aluminum Conductor Steel Reinforced

GSW آلومینیوم رسانا فولاد تقویت ضد اکستروزن 16.41mm2 - 765.99mm2

انعطاف پذیری شبکه مهندسی: رانندگان GSW ACSR شانگهای شنگوا برای محیط های شدید

در شبکه های انتقال ولتاژ بالا که از کوه ها، سواحل و بیابان ها عبور می کنند، دوام هادی ها ثبات شبکه را تعریف می کند. کابل های سنتی تحت بار یخ، خوردگی،و فشارهای مکانیکی که باعث قطع هزینه می شودگروه برق شانگهای شنگوا با GSW ACSR (گالوانیزه سیم فولادی آلومینیوم هادی فولادی تقویت شده) ، که برای ارائه قدرت بی نظیر طراحی شده است، این مشکل را حل می کند.مقاومت در برابر خوردگی، و عملکرد ضد اکستروژن برای خطوط هوایی که شکست یک گزینه نیست.

مهارت های مهندسی سه لایه

هسته ی قوی:
- هسته سیم فولادی گالوانیزه (GSW) به مقاومت کششی تا 1620 MPa (درجه بسیار بالا) می رسد و از ACSR استاندارد 20٪ بیشتر است در حالی که در برابر تغییر شکل بار یخ / باد مقاومت می کند
- طراحی ضد اکستروژن: پوشش روی (185 ≈ 290 g / m2) از خوردگی گالوانیکی در مناطق ساحلی / صنعتی جلوگیری می کند و طول عمر را تا 50 سال افزایش می دهد
هدایت بهینه شده:
- رشته های آلومینیومی (16.41 ¢ 765.99mm2) مقاومت DC پایین را تضمین می کنند (به عنوان مثال، 0.0334 Ω / km برای 996.2mm2) ، کاهش تلفات انرژی با 3.2 GWh / سال در هر خط 100km در مقایسه با طرح های معمولی
مقاومت مکانیکی:
- مقاومت در برابر پیچ و تاب: مقاومت در برابر 1016 پیچ و تاب 360 درجه کامل (بر اساس ASTM A475) ، برای خنک کردن ارتعاش در راهروهای بادی ضروری است
- انعطاف پذیری زیر صفر: در دمای -40 درجه سانتیگراد تا 200 درجه سانتیگراد کار می کند، با گرم کردن قبلی امکان نصب در محیط های قطب شمال را فراهم می کند

برای شبکه های برق جهانی گواهی داده شده است

ACSR GSW Shenghua مطابق با:

ASTM A475/A231: مقاومت کششی و چسبندگی روی معتبر
IEC 61089 و BS EN 50183: آزمایش مقاومت در برابر خوردگی و خستگی
DIN 48204: برای پروژه های UHV اروپایی (380kV + انتقال) گواهی شده است

مشخصات فنی: Shenghua GSW ACSR

ساختار سیم	قطر (ملی متر)	مقاومت کششی (MPa)	وزن (کیلوگرم/ کیلومتر)	کاربرد های کلیدی
هفت چهارم78	14.29	155.7 kN (بیش از حد بالا)	991	راهروهای کوهستانی
19/450	22.22	248.2 kN (بالا)	2,352	شبکه های ساحلی
37/455	31.75	721.5 kN (بسیار بالا)	4,833	خطوط صحرایی

سه درجه مقاومت: عمومی (1،290-1،620 MPa) ، بالا (1،380-1،590 MPa) ، بسیار بالا (1،520-1،620 MPa)

کاربرد های حیاتی

آب و هوای شدید: 19/3.81mm GSW ACSR (قوه 259.3 kN) از 500 متر در مناطق یخ زده هیمالایا پشتیبانی می کند
شبکه های ساحلی: 7/3.05mm لایه روی (215 g/m2) ضد اسپری نمک در شبکه های آسیای جنوب شرقی
یکپارچه سازی انرژی های تجدید پذیر: لوله های 37/4.09 میلی متری (581.8 kN) 1GW از مزارع بادی دریایی را با بهره وری 0.0406 Ω/km متصل می کنند

چرا شنگوا بر پروژه های انتقال جهانی تسلط دارد

30+ سال تجربه: عرضه 15000km+ GSW ACSR برای پروژه برق غرب-شرق چین
آزمایش دقیق: آزمایشگاه های داخلی مقاومت در برابر بار یخ (-30 ° C) ، خستگی لرزش (سائیکل های 50M +) و مقاومت در برابر خزیدن را تأیید می کنند.
تولید پایدار: فرایندهای بازیافت روی تاثیرات زیست محیطی را تا ۴۰ درصد کاهش می دهد

مشخصات

محصول سیم فولادی گالوانیزه (GSW) برای سیم هدایت کننده ACSR (آلومینیوم Conductor Steel Reinforced) استفاده می شود.GSW تولید شده توسط Shenghua دارای خواص مکانیکی عالی است، بهترین کیفیت پوشش و وضعیت خوب سطح.

	قطر ((ملی متر)			مقاومت کششی ((Mpa)		وزن روی ((g/m2)
	1.24 تا 225			۱۳۴۰ تا ۱۶۲۰		185 تا 215
	2.25 تا 300			1310 ~ 1590		230
	3.00~3.50			1290 تا 1550		245
	3.50 تا 425			۱۲۹۰ تا ۱۵۲۰		260
	4.25 تا 475			۱۲۹۰ تا ۱۵۲۰		275
	4.75 تا 550			۱۲۹۰ تا ۱۵۲۰		290

سطح شدت	قطر سیم	حداقل کشش		حداقل استرس با 1 درصد	حداقل تمدید	حداقل تعداد 360 درجه	قطر آزمایش
		قدرت		تمدید	درصد زمانی که L=250	پیچ و تاب		آویزان
	mm		mpa	mpa	%			چندگانه
	> 1.24 ~ 2.25	1340		1170	3.0	16		1
	>2.25 ~ 2.75	1310		1140	3.0	16		1
	>2.75 تا 3.00	1310		1140	3.5	16		1
عمومی	>3.00 ~ 3.50	1290		1100	3.5	14		1
	>3.50 ~ 4.25	1290		1100	4.0	12		1
	>4.25 تا 4.75	1290		1100	4.0	12		1
	>4.75 تا 5.50	1290		1100	4.0	12		1
	> 1.24 ~ 2.25	1450		1310	2.5	16		3
	>2.25 ~ 2.75	1410		1280	2.5	16		3
	>2.75 تا 3.00	1410		1280	3.0	16		4
بالا	>3.00 ~ 3.50	1410		1240	3.0	14		4
	>3.50 ~ 4.25	1380		1170	3.0	12		4
	>4.25 تا 4.75	1380		1170	3.0	12		4
	>4.75 تا 5.50	1380		1170	3.0	12		4
	> 1.24 ~ 2.25	1620		1450	2.0	14		4
	>2.25 ~ 2.75	1590		1410	2.0	14		4
	>2.75 تا 3.00	1590		1410	2.5	12		5
خیلی بالا	>3.00 ~ 3.50	1550		1380	2.5	12		5
	>3.50 ~ 4.25	1520		1340	2.5	10		5
	>4.25 تا 4.75	1520		1340	2.5	10		5
	>4.75 تا 5.50	1520		1270	2.5	10		5

سیم فولادی گالوانیزه شده/GSW

						ASTM A475
تعداد سیم ها	تقريباً "ستاند دیا"		زیمنس	بالا	فوق العاده بالا	تقريبا وزن
-ديا			مارتین گراد	درجه قدرت	درجه قدرت
	اینچ	mm	kN	kN	kN	در کیلوگرم
3/264	7/32	5.56	10.409	15.569	21.796	131
سه سوم05	1/4	6.35	13.523	21.040	29.981	174
سه سوم05	1/4	6.35	-	-	-	174
سه سوم30	9/32	7.14	15.035	23.398	33.362	204
سه سوم68	5/16	7.94	18.193	28.246	40.479	256
سه چهارم19	3/8	9.52	24.732	37.187	52.489	328
7/104	1/8	3.18	4.048	5.916	8.140	49
7/132	5/32	3.97	6.539	9.519	13.078	76
7/157	3/16	4.76	8.452	12.677	17.748	108
7/165	3/16	4.76	-	-	-	118
7/183	7/32	5.56	11.387	17.126	24.020	145
7/203	1/4	6.35	14.012	21.129	29.581	181
7/236	9/32	7.14	18.905	28.469	39.812	243
7/264	5/16	7.94	23.798	35.586	49.820	305
7/277	5/16	7.94	-	-	-	335
7/305	3/8	9.52	30.915	48.040	68.503	407
7/368	7/16	11.11	41.591	64.499	92.523	594
هفت چهارم19	1/2	12.70	53.823	83.627	119.657	768
هفت چهارم78	9/16	14.29	69.837	108.981	155.688	991
7/526	5/8	15.88	84.961	131.667	188.605	1211
19/2.54	1/2	12.70	56.492	84.961	118.768	751
19/2.87	9/16	12.49	71.616	107.202	149.905	948
19/3.18	5/8	15.88	80.513	124.995	178.819	1184
19/3.81	سه چهارم	19.05	116.543	181.487	259.331	1719
19/450	۷/۸	22.22	159.691	248.211	354.523	2352
19/508	1	25.40	209.066	325.610	464.839	2384
۳۷/۳63	1	25.40	205.508	319.827	456.832	3061
37/409	11/8	28.58	262.000	407.457	581.827	4006
37/455	۱۱/۴	31.75	324.720	505.318	721.502	4833
