جزئیات محصول:
پرداخت:
|
| هسته: | 1،2،3،4،5 | استاندارد: | IEC60502-1،IEC61034،IEC60754 |
|---|---|---|---|
| عملکرد: | حفاظت از محیط زیست | اندازه: | 1.5-800mm2 |
| رنگ: | سفارشی | نمونه: | آزاد |
| ولتاژ نامی: | 0.6/1 کیلو ولت | شرکت: | گروه شنگوا |
| برند: | کابل Sh | ||
| برجسته کردن: | کابل کم دود و بدون هالوژن 1.5mm2,کابل کم دود و بدون هالوژن شنگوا,کابل کم دود و بدون هالوژن 800mm2,Shenghua Low Smoke Zero Halogen Cable,800mm2 Low Smoke Zero Halogen Cable |
||

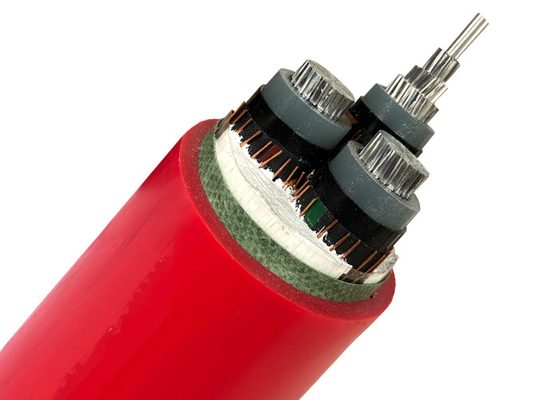

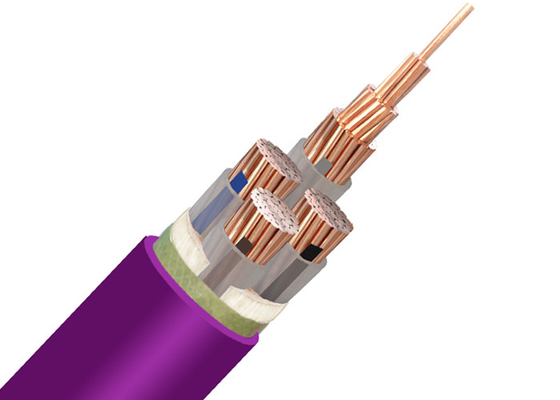

نوار فولادی زره دار کم دود صفر کابل هالوجن 1.5mm2 - 800mm2 دوستدار محیط زیست
شرکت شنگهوا کابلی (گروه) شانگهای، لمیتد (Shanghai Shenghua Cable (Group) Co., Ltd) با 110 امتیاز، در رتبه دوم تولید کنندگان کابل چین قرار گرفت.تولید سالانه 200000 کیلومتر و 21 کارخانه دارای گواهینامه ایزواین راه حل های گواهینامه IEC 60502 با ترکیبی از حفاظت مکانیکی درجه نظامی، نوآوری صفر هالوجن و مقاومت حرارتی شدید، تونل ها، بیمارستان ها،و کارخانه های صنعتی در برابر خطر آتش سوزی و آسیب های فیزیکی.
مشخصات کلیدی (سری WDZA-YJY23):
| هادی (mm2) | ضخامت زره | حداکثر جریان ( هوا) | چگالي دود | وزن (کیلوگرم/ کیلومتر) |
|---|---|---|---|---|
| 1.5 | 0.2 میلی متر | 22A | <20 Ds* | 81 |
| 185 | 0.8 میلی متر | 375A | <10 Ds* | 7,271 |
| 400 | 1.2 میلی متر | 720A | <5 Ds* | 40,640 |
| Ds = تراکم دود (استانداردی IEC 61034) |
گواهینامه ها:
هادی: کلاس 1/2 جامد یا رشته های مس برهنه گرم شده است. این سیم ها در ماشین های رشته بندی تحت نظارت دقیق کیفیت به هادی نهایی شکل می گیرند.
عایق بندی: ترکیبات پلی اتیلن یا PVC به صورت متقاطع با فرآیند اکستروژن بر روی هادی ها عایق بندی می شوند.مواد خام و ضخامت عایق بندی بر اساس استانداردها حفظ می شود و مطابق با استانداردهای IEC60502/BS7870 است که ممکن است مورد باشد..
XLPE: کابل های برق عایق شده یا با رنگ یا با اعداد مشخص می شوند:
تعداد هسته ها
کد رنگ قدیمی کد رنگ جدید بر اساس BS
1 قرمز یا سیاه قهوه ای یا آبی
2 قرمز و سیاه قهوه ای، آبی
۳ قرمز، زرد آبی قهوه ای، سیاه، خاکستری
۴ قرمز، زرد، آبی و سیاه آبی، قهوه ای، سیاه، خاکستری
5 قرمز، زرد، آبی، سیاه، Y/G آبی، قهوه ای، سیاه، خاکستری و Y/G
زره: هنگامی که زره مورد نیاز است، زره شامل یک لایه از سیم های فولادی گالوانیزه / نوار فولادی گالوانیزه است.
زره به صورت هليکالي طبق استانداردها استفاده مي شود.
کابل های تک هسته ای با سیم های آلومینیومی یا سیم های مس بسته به نیاز محافظت می شوند.
پوشش بیرونی: کابل های استاندارد از PVC سیاه اکسترود ساخته می شوند. پوشش بیرونی با اطلاعات مورد نیاز در استانداردهای مربوطه چاپ شده است.
FR، FRLS، FRRT، LSF، مرکبات ویژه MDPE برای پوشش بیرونی کابل ها، برای پاسخگویی به نیازهای خاص مشتری استفاده می شود.
استانداردها
بین المللی: IEC 60502, IEC 60227 IEC 60331, IEC 61034
چین: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
سایر استانداردها مانند BS،DIN و ICEA بر اساس درخواست
داده های فنی
ولتاژ نامی: 0.6KV
حداکثر دمای هادی: طبیعی (90°C) ، مدار کوتاه بیش از 5 ثانیه (بالاترین دمای هادی نباید بیش از 250°C باشد)
حداقل دمای محیط.:اگر دمای محیط کمتر از 0°C باشد، کابل باید از قبل گرم شود.
حداقل شعاع خم: کابل تک هسته 20 ((d+D) ± 5٪ ، کابل چند هسته 15 ((d+D) ± 5٪
| نام: قطعه قطعی هادی | ضخامت عایق | پوشش | تقريباً | تقریبا | حداکثر مقاومت DC هادی (۲۰ درجه سانتیگراد) | ولتاژ آزمایش | رتبه بندی فعلی | |
| mm2 | mm | ضخامت | -ازماده مصرف | وزن | Ω/km | A.C | ||
| mm | mm | در کیلوگرم | kV/5 دقیقه | در هوا ((A) | در خاک ((A) | |||
| 1×15 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 1×2.5 | 0.7 | 1.8 | 8.1 | 95 | 7.41 | 3.5 | 31 | 43 |
| 1×4 | 0.7 | 1.8 | 8.5 | 114 | 4.61 | 3.5 | 41 | 56 |
| 1×6 | 0.7 | 1.8 | 9.1 | 137 | 3.08 | 3.5 | 52 | 70 |
| 1×10 | 0.7 | 1.8 | 10.3 | 189 | 1.83 | 3.5 | 71 | 94 |
| 1×16 | 0.7 | 1.8 | 11.4 | 254 | 1.15 | 3.5 | 92 | 120 |
| 1×25 | 0.9 | 1.8 | 12.9 | 359 | 0.727 | 3.5 | 120 | 155 |
| 1×35 | 0.9 | 1.8 | 13.9 | 460 | 0.524 | 3.5 | 150 | 185 |
| 1×50 | 1 | 1.8 | 15.5 | 606 | 0.387 | 3.5 | 180 | 220 |
| 1×70 | 1.1 | 1.8 | 17.5 | 808 | 0.268 | 3.5 | 230 | 270 |
| 1×95 | 1.1 | 1.8 | 19.3 | 1047 | 0.193 | 3.5 | 285 | 320 |
| 1×120 | 1.2 | 1.8 | 20.9 | 1289 | 0.153 | 3.5 | 335 | 365 |
| 1×150 | 1.4 | 1.8 | 22.9 | 1582 | 0.124 | 3.5 | 385 | 410 |
| 1×185 | 1.6 | 1.8 | 25.2 | 1927 | 0.0991 | 3.5 | 450 | 465 |
| 1×240 | 1.7 | 1.8 | 27.7 | 2458 | 0.0754 | 3.5 | 535 | 540 |
| 1×300 | 1.8 | 1.9 | 31.2 | 3096 | 0.0601 | 3.5 | 620 | 610 |
| 1×400 | 2 | 2 | 34.8 | 4064 | 0.047 | 3.5 | 720 | 695 |
| دو برابر یک5 | 0.7 | 1.8 | 12.7 | 172 | 12.1 | 3.5 | 20 | 27 |
| دو بر دو5 | 0.7 | 1.8 | 13.5 | 204 | 7.41 | 3.5 | 26 | 35 |
| 2×4 | 0.7 | 1.8 | 14.6 | 247 | 4.61 | 3.5 | 34 | 45 |
| 2×6 | 0.7 | 1.8 | 15.5 | 300 | 3.08 | 3.5 | 43 | 57 |
| 2×10 | 0.7 | 1.8 | 18.1 | 418 | 1.83 | 3.5 | 60 | 77 |
| 2×16 | 0.7 | 1.8 | 20.2 | 563 | 1.15 | 3.5 | 83 | 105 |
| 2×25 | 0.9 | 1.8 | 23.2 | 800 | 0.727 | 3.5 | 105 | 125 |
| 2×35 | 0.9 | 1.8 | 25.2 | 1026 | 0.524 | 3.5 | 125 | 155 |
| 2×50 | 1 | 1.8 | 28.4 | 1338 | 0.387 | 3.5 | 160 | 185 |
| 2×70 | 1.1 | 1.9 | 32.6 | 1804 | 0.268 | 3.5 | 200 | 225 |
| 2×95 | 1.1 | 2 | 36.4 | 2343 | 0.193 | 3.5 | 245 | 270 |
| 2×120 | 1.2 | 2.1 | 39.8 | 2891 | 0.153 | 3.5 | 285 | 310 |
| 2×150 | 1.4 | 2.3 | 44.2 | 3639 | 0.124 | 3.5 | 325 | 345 |
| 2×185 | 1.6 | 2.4 | 49 | 4458 | 0.0991 | 3.5 | 375 | 390 |
| 2×240 | 1.7 | 2.6 | 54.4 | 5696 | 0.0754 | 3.5 | 440 | 450 |
| سه برابر یک5 | 0.7 | 1.8 | 13.4 | 203 | 12.1 | 3.5 | 20 | 27 |
| سه بر دو5 | 0.7 | 1.8 | 14.2 | 246 | 7.41 | 3.5 | 26 | 35 |
| 3×4 | 0.7 | 1.8 | 15.2 | 304 | 4.61 | 3.5 | 34 | 45 |
| 3×6 | 0.7 | 1.8 | 16.4 | 376 | 3.08 | 3.5 | 43 | 57 |
| 3×10 | 0.7 | 1.8 | 19.1 | 534 | 1.83 | 3.5 | 60 | 77 |
| 3×16 | 0.7 | 1.8 | 21.4 | 737 | 1.15 | 3.5 | 83 | 105 |
| 3×25 | 0.9 | 1.8 | 24.7 | 1063 | 0.727 | 3.5 | 105 | 125 |
| 3×35 | 0.9 | 1.8 | 26.9 | 1380 | 0.524 | 3.5 | 125 | 155 |
| 3×50 | 1 | 1.9 | 30.5 | 1837 | 0.387 | 3.5 | 160 | 185 |
| 3×70 | 1.1 | 2 | 35 | 2490 | 0.268 | 3.5 | 200 | 225 |
| 3×95 | 1.1 | 2.1 | 39.1 | 3325 | 0.193 | 3.5 | 245 | 270 |
| 3×120 | 1.2 | 2.3 | 42.8 | 4120 | 0.153 | 3.5 | 285 | 310 |
| 3×150 | 1.4 | 2.4 | 47.5 | 5092 | 0.124 | 3.5 | 325 | 345 |
| 3×185 | 1.6 | 2.6 | 52.9 | 6245 | 0.0991 | 3.5 | 375 | 390 |
| 3×240 | 1.7 | 2.7 | 58.5 | 7996 | 0.0754 | 3.5 | 440 | 450 |
| چهار برابر یک5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| چهار بر دو5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 5×15 | 0.7 | 1.8 | 13.6 | 284 | 12.1 | 3.5 | 20 | 27 |
| 5×2.5 | 0.7 | 1.8 | 16.6 | 349 | 7.41 | 3.5 | 26 | 35 |
| 5×4 | 0.7 | 1.8 | 17.9 | 441 | 4.61 | 3.5 | 34 | 45 |
| 5×6 | 0.7 | 1.8 | 19.3 | 558 | 3.08 | 3.5 | 43 | 57 |
| 5×10 | 0.7 | 1.8 | 22.8 | 809 | 1.83 | 3.5 | 60 | 77 |
| 5×16 | 0.7 | 1.8 | 25.6 | 1135 | 1.15 | 3.5 | 83 | 105 |
| 5×25 | 0.9 | 1.8 | 29.7 | 1664 | 0.727 | 3.5 | 105 | 125 |
| 5×35 | 0.9 | 1.9 | 32.6 | 2194 | 0.524 | 3.5 | 125 | 155 |
| 5×50 | 1 | 2 | 37.3 | 3013 | 0.387 | 3.5 | 160 | 185 |
| 5×70 | 1.1 | 2.1 | 42.9 | 4101 | 0.268 | 3.5 | 200 | 225 |
| 5×95 | 1.1 | 2.2 | 48.2 | 5382 | 0.193 | 3.5 | 245 | 270 |
| 5×120 | 1.2 | 2.4 | 52.7 | 6685 | 0.153 | 3.5 | 285 | 310 |
| 5×150 | 1.4 | 2.5 | 58.5 | 8363 | 0.124 | 3.5 | 325 | 345 |
| 5×185 | 1.6 | 2.7 | 65.1 | 10268 | 0.0991 | 3.5 | 375 | 390 |
| 5×240 | 1.7 | 3.1 | 72.3 | 13167 | 0.0754 | 3.5 | 440 | 450 |
| 3×2.5+1×15 | 0.7 | 1.8 | 15.2 | 254 | 7.41 | 3.5 | 26 | 35 |
| 3×4+1×25 | 0.7 | 1.8 | 16.3 | 352 | 4.61 | 3.5 | 34 | 45 |
| 3×6+1×4 | 0.7 | 1.8 | 17.5 | 440 | 3.08 | 3.5 | 43 | 57 |
| 3×10+1×6 | 0.7 | 1.8 | 20.1 | 616 | 1.83 | 3.5 | 60 | 77 |
| 3×16+1×10 | 0.7 | 1.8 | 22.8 | 865 | 1.15 | 3.5 | 83 | 105 |
| 3×25+1×16 | 0.7 | 1.8 | 26.2 | 1248 | 0.727 | 3.5 | 105 | 125 |
| 3×35+1×16 | 0.9 | 1.8 | 28 | 1557 | 0.524 | 3.5 | 125 | 155 |
| 3×50+1×25 | 1 | 1.9 | 32 | 2120 | 0.387 | 3.5 | 160 | 185 |
| 3×70+1×35 | 1.1 | 2.1 | 36.7 | 2863 | 0.268 | 3.5 | 200 | 225 |
| 3×95+1×50 | 1.1 | 2.2 | 41.1 | 3854 | 0.193 | 3.5 | 245 | 270 |
| 3×120+1×70 | 1.2 | 2.4 | 45.6 | 4857 | 0.153 | 3.5 | 285 | 310 |
| 3×150+1×70 | 1.4 | 2.5 | 49.4 | 5808 | 0.124 | 3.5 | 325 | 345 |
| 3×185+1×95 | 1.6 | 2.7 | 55.1 | 7271 | 0.0991 | 3.5 | 375 | 390 |
| 3×240+1×120 | 1.7 | 2.9 | 60 | 9269 | 0.0754 | 3.5 | 440 | 450 |
| 3×2.5+2×15 | 0.7 | 1.8 | 18.8 | 299 | 7.41 | 3.5 | 26 | 35 |
| 3×4+2×25 | 0.7 | 1.8 | 20 | 405 | 4.61 | 3.5 | 34 | 45 |
| 3×6+2×4 | 0.7 | 1.8 | 21.5 | 513 | 3.08 | 3.5 | 43 | 57 |
| 3×10+2×6 | 0.7 | 1.8 | 24 | 708 | 1.83 | 3.5 | 60 | 77 |
| 3×16+2×10 | 0.7 | 1.8 | 27.1 | 1006 | 1.15 | 3.5 | 83 | 105 |
| 3×25+2×16 | 0.7 | 1.8 | 30.8 | 1448 | 0.727 | 3.5 | 105 | 125 |
| 3×35+2×16 | 0.9 | 1.9 | 32.6 | 1760 | 0.524 | 3.5 | 125 | 155 |
| 3×50+2×35 | 1 | 2.1 | 37.3 | 2427 | 0.387 | 3.5 | 160 | 185 |
| 3×70+2×35 | 1.1 | 2.2 | 42.1 | 3338 | 0.268 | 3.5 | 200 | 225 |
| 3×95+2×50 | 1.1 | 2.4 | 47.8 | 4426 | 0.193 | 3.5 | 245 | 270 |
| 3×120+2×70 | 1.2 | 2.5 | 52.6 | 5645 | 0.153 | 3.5 | 285 | 310 |
| 3×150+2×70 | 1.4 | 2.7 | 56.5 | 6587 | 0.124 | 3.5 | 325 | 345 |
| 3×185+2×95 | 1.6 | 2.9 | 62.9 | 8225 | 0.0991 | 3.5 | 375 | 390 |
| 3×240+2×120 | 1.7 | 3.1 | 69.3 | 10453 | 0.0754 | 3.5 | 440 | 450 |
| 4×2.5+1×15 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 3.5 | 26 | 35 |
| 4×4+1×25 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 3.5 | 34 | 45 |
| 4×6+1×4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 3.5 | 43 | 57 |
| 4×10+1×6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 3.5 | 60 | 77 |
| 4×16+1×10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 3.5 | 83 | 105 |
| 4×25+1×16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 3.5 | 105 | 125 |
| 4×35+1×16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 3.5 | 125 | 155 |
| 4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0.387 | 3.5 | 160 | 185 |
| 4×70+1×35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 3.5 | 200 | 225 |
| 4×95+1×50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 3.5 | 245 | 270 |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 3.5 | 285 | 310 |
| 4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 3.5 | 325 | 345 |
| 4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 3.5 | 375 | 390 |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 3.5 | 440 | 450 |
