جزئیات محصول:
پرداخت:
|
| ولتاژ نامی: | 0.6/1 کیلو ولت | هسته ها: | 1،2،3،4،5 |
|---|---|---|---|
| استاندارد: | IEC60502-1،IEC61034،IEC60754 | عملکرد: | حفاظت از محیط زیست |
| اندازه: | 1.5-600mm2 | رنگ: | سفارشی |
| بسته بندی: | آزاد | شرکت: | گروه شنگوا |
| برند: | کابل Sh | ||
| برجسته کردن: | کابل های هالوجنی کم دود,کابل هالوجنی صفر رنگی سفارشی,Customized Color Zero Halogen Cable |
||

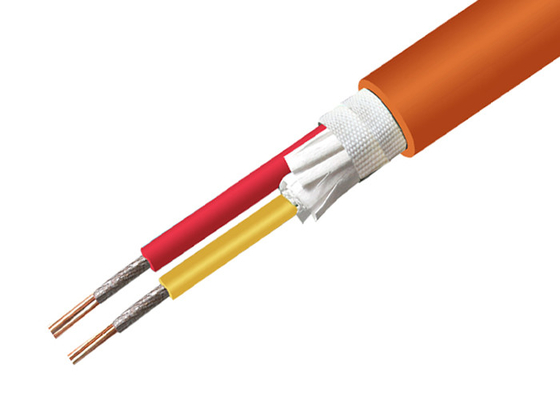

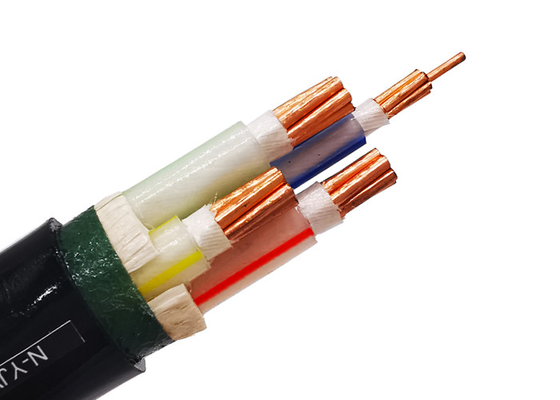

کابل هالوجنی کم دود رنگ سفارشی 1.5mm2 - 800mm2 حفاظت از محیط زیست
شرکت شنگهوا کابلی (گروه) شانگهای، لمیتد (شنگهوا کابلی (گروه) لمیتد) تولید کننده شماره ۲ کابل چین با 110 شرکت،تولید سالانه 200000 کیلومتر و 21 کارخانه دارای گواهینامه ایزو با کابل های برق کم دود صفر هالوجن (LSZH) خود یک معیار جهانی در ایمنی آتش ایجاد می کند.این راه حل های گواهینامه ای IEC 60502 که برای محیط های پرخطر مانند مترو، بیمارستان ها و مراکز داده طراحی شده اند، نوآوری صفر هالوجن، انعطاف پذیری حرارتی شدید،و زیبایی شناسی سفارشی برای محافظت از زندگی و دارایی در سراسر جهان.
مشخصات کلیدی (سری WDZA-YJY):
| هادی (mm2) | حداکثر مقاومت DC (Ω/km) | قطر (ملی متر) | درجه فعلی (هوا) |
|---|---|---|---|
| 1×15 | 12.1 | 7.7 | 22A |
| 1×240 | 0.0754 | 27.7 | 535A |
| 5×150 | 0.124 (به هر هسته) | 58.5 | 325A |
کاربردها:
هادی: کلاس 1/2 جامد یا رشته های مس برهنه گرم شده است. این سیم ها در ماشین های رشته بندی تحت نظارت دقیق کیفیت به هادی نهایی شکل می گیرند.
عایق بندی: ترکیبات پلی اتیلن یا PVC به صورت متقاطع با فرآیند اکستروژن بر روی هادی ها عایق بندی می شوند.مواد خام و ضخامت عایق بندی بر اساس استانداردها حفظ می شود و مطابق با استانداردهای IEC60502/BS7870 است که ممکن است مورد باشد..
XLPE: کابل های برق عایق شده یا با رنگ یا با اعداد مشخص می شوند:
تعداد هسته ها
کد رنگ قدیمی کد رنگ جدید بر اساس BS
1 قرمز یا سیاه قهوه ای یا آبی
2 قرمز و سیاه قهوه ای، آبی
۳ قرمز، زرد آبی قهوه ای، سیاه، خاکستری
۴ قرمز، زرد، آبی و سیاه آبی، قهوه ای، سیاه، خاکستری
5 قرمز، زرد، آبی، سیاه، Y/G آبی، قهوه ای، سیاه، خاکستری و Y/G
زره: هنگامی که زره مورد نیاز است، زره شامل یک لایه از سیم های فولادی گالوانیزه / نوار فولادی گالوانیزه است.
زره به صورت هليکالي طبق استانداردها استفاده مي شود.
کابل های تک هسته ای با سیم های آلومینیومی یا سیم های مس بسته به نیاز محافظت می شوند.
پوشش بیرونی: کابل های استاندارد از PVC سیاه اکسترود ساخته می شوند. پوشش بیرونی با اطلاعات مورد نیاز در استانداردهای مربوطه چاپ شده است.
FR، FRLS، FRRT، LSF، مرکبات ویژه MDPE برای پوشش بیرونی کابل ها، برای پاسخگویی به نیازهای خاص مشتری استفاده می شود.
استانداردها
بین المللی: IEC 60502, IEC 60227 IEC 60331, IEC 61034
چین: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
سایر استانداردها مانند BS،DIN و ICEA بر اساس درخواست
داده های فنی
ولتاژ نامی: 0.6KV
حداکثر دمای هادی: طبیعی (90°C) ، مدار کوتاه بیش از 5 ثانیه (بالاترین دمای هادی نباید بیش از 250°C باشد)
حداقل دمای محیط.:اگر دمای محیط کمتر از 0°C باشد، کابل باید از قبل گرم شود.
حداقل شعاع خم: کابل تک هسته 20 ((d+D) ± 5٪ ، کابل چند هسته 15 ((d+D) ± 5٪
| نوع | توضیحات | هسته ها | بخش متقاطع اسمی |
|
WDZA-YJY WDZB-YJY WDZC-YJY |
هدایت کننده مس/عایق XLPE کابل برق ضد شعله بدون هالوجن کم دود یا بدون هالوجن (LSHF یا LSZH) | 1، 2، 3، 4، 3+1، 5، 4+1، 3+2 |
1.5~800mm2 |
| WDZA-YJY23 WDZB-YJY23 WDZC-YJY23 | هدایت کننده مس / عایق XLPE / نوار فولادی زره دار بدون هالوژن کم دود یا بدون هالوژن (LSHF یا LSZH) کابل برق ضد شعله | 1، 2، 3، 4، 3+1، 5، 4+1، 3+2 |
1.5~800mm2 |
| WDZA-YJY33 WDZB-YJY33 WDZC-YJY33 | هدایت کننده مس/عایق XLPE/سیم فولادی زره دار کم دود بدون هالوجن یا بدون هالوجن (LSHF یا LSZH) کابل برق ضد شعله | 1، 2، 3، 4، 3+1، 5، 4+1، 3+2 |
1.5~800mm2 |
| WDZA-YJLY WDZB-YJLY WDZC-YJLY | رسانای آلومینیومی/عایق XLPE کابل برق ضد شعله بدون هالوجن کم دود یا بدون هالوجن (LSHF یا LSZH) | 1، 2، 3، 4، 3+1، 5، 4+1، 3+2 |
1.5~800mm2 |
| WDZA-YJLY23 WDZB-YJLY23 WDZC-YJLY23 | هدایت کننده آلومینیومی/عایق XLPE/پیست فولادی زرهی کم دود بدون هالوجن یا بدون هالوجن (LSHF یا LSZH) کابل برق ضد شعله | 1، 2، 3، 4، 3+1، 5، 4+1، 3+2 |
1.5~800mm2 |
| WDZA-YJLY33 WDZB-YJLY33 WDZC-YJY33 | هدایت کننده آلومینیومی/عایق XLPE/سیم فولادی زره دار کم دود بدون هالوجن یا بدون هالوجن (LSHF یا LSZH) کابل برق ضد شعله | 1، 2، 3، 4، 3+1، 5، 4+1، 3+2 |
1.5~800mm2 |
| نام: قطعه قطعی هادی | ضخامت عایق | پوشش | تقريباً | تقریبا | حداکثر مقاومت DC هادی (۲۰ درجه سانتیگراد) | ولتاژ آزمایش | رتبه بندی فعلی | |
| mm2 | mm | ضخامت | -ازماده مصرف | وزن | Ω/km | A.C | ||
| mm | mm | در کیلوگرم | kV/5 دقیقه | در هوا ((A) | در خاک ((A) | |||
| 1×15 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 1×2.5 | 0.7 | 1.8 | 8.1 | 95 | 7.41 | 3.5 | 31 | 43 |
| 1×4 | 0.7 | 1.8 | 8.5 | 114 | 4.61 | 3.5 | 41 | 56 |
| 1×6 | 0.7 | 1.8 | 9.1 | 137 | 3.08 | 3.5 | 52 | 70 |
| 1×10 | 0.7 | 1.8 | 10.3 | 189 | 1.83 | 3.5 | 71 | 94 |
| 1×16 | 0.7 | 1.8 | 11.4 | 254 | 1.15 | 3.5 | 92 | 120 |
| 1×25 | 0.9 | 1.8 | 12.9 | 359 | 0.727 | 3.5 | 120 | 155 |
| 1×35 | 0.9 | 1.8 | 13.9 | 460 | 0.524 | 3.5 | 150 | 185 |
| 1×50 | 1 | 1.8 | 15.5 | 606 | 0.387 | 3.5 | 180 | 220 |
| 1×70 | 1.1 | 1.8 | 17.5 | 808 | 0.268 | 3.5 | 230 | 270 |
| 1×95 | 1.1 | 1.8 | 19.3 | 1047 | 0.193 | 3.5 | 285 | 320 |
| 1×120 | 1.2 | 1.8 | 20.9 | 1289 | 0.153 | 3.5 | 335 | 365 |
| 1×150 | 1.4 | 1.8 | 22.9 | 1582 | 0.124 | 3.5 | 385 | 410 |
| 1×185 | 1.6 | 1.8 | 25.2 | 1927 | 0.0991 | 3.5 | 450 | 465 |
| 1×240 | 1.7 | 1.8 | 27.7 | 2458 | 0.0754 | 3.5 | 535 | 540 |
| 1×300 | 1.8 | 1.9 | 31.2 | 3096 | 0.0601 | 3.5 | 620 | 610 |
| 1×400 | 2 | 2 | 34.8 | 4064 | 0.047 | 3.5 | 720 | 695 |
| دو برابر یک5 | 0.7 | 1.8 | 12.7 | 172 | 12.1 | 3.5 | 20 | 27 |
| دو بر دو5 | 0.7 | 1.8 | 13.5 | 204 | 7.41 | 3.5 | 26 | 35 |
| 2×4 | 0.7 | 1.8 | 14.6 | 247 | 4.61 | 3.5 | 34 | 45 |
| 2×6 | 0.7 | 1.8 | 15.5 | 300 | 3.08 | 3.5 | 43 | 57 |
| 2×10 | 0.7 | 1.8 | 18.1 | 418 | 1.83 | 3.5 | 60 | 77 |
| 2×16 | 0.7 | 1.8 | 20.2 | 563 | 1.15 | 3.5 | 83 | 105 |
| 2×25 | 0.9 | 1.8 | 23.2 | 800 | 0.727 | 3.5 | 105 | 125 |
| 2×35 | 0.9 | 1.8 | 25.2 | 1026 | 0.524 | 3.5 | 125 | 155 |
| 2×50 | 1 | 1.8 | 28.4 | 1338 | 0.387 | 3.5 | 160 | 185 |
| 2×70 | 1.1 | 1.9 | 32.6 | 1804 | 0.268 | 3.5 | 200 | 225 |
| 2×95 | 1.1 | 2 | 36.4 | 2343 | 0.193 | 3.5 | 245 | 270 |
| 2×120 | 1.2 | 2.1 | 39.8 | 2891 | 0.153 | 3.5 | 285 | 310 |
| 2×150 | 1.4 | 2.3 | 44.2 | 3639 | 0.124 | 3.5 | 325 | 345 |
| 2×185 | 1.6 | 2.4 | 49 | 4458 | 0.0991 | 3.5 | 375 | 390 |
| 2×240 | 1.7 | 2.6 | 54.4 | 5696 | 0.0754 | 3.5 | 440 | 450 |
| سه برابر یک5 | 0.7 | 1.8 | 13.4 | 203 | 12.1 | 3.5 | 20 | 27 |
| سه بر دو5 | 0.7 | 1.8 | 14.2 | 246 | 7.41 | 3.5 | 26 | 35 |
| 3×4 | 0.7 | 1.8 | 15.2 | 304 | 4.61 | 3.5 | 34 | 45 |
| 3×6 | 0.7 | 1.8 | 16.4 | 376 | 3.08 | 3.5 | 43 | 57 |
| 3×10 | 0.7 | 1.8 | 19.1 | 534 | 1.83 | 3.5 | 60 | 77 |
| 3×16 | 0.7 | 1.8 | 21.4 | 737 | 1.15 | 3.5 | 83 | 105 |
| 3×25 | 0.9 | 1.8 | 24.7 | 1063 | 0.727 | 3.5 | 105 | 125 |
| 3×35 | 0.9 | 1.8 | 26.9 | 1380 | 0.524 | 3.5 | 125 | 155 |
| 3×50 | 1 | 1.9 | 30.5 | 1837 | 0.387 | 3.5 | 160 | 185 |
| 3×70 | 1.1 | 2 | 35 | 2490 | 0.268 | 3.5 | 200 | 225 |
| 3×95 | 1.1 | 2.1 | 39.1 | 3325 | 0.193 | 3.5 | 245 | 270 |
| 3×120 | 1.2 | 2.3 | 42.8 | 4120 | 0.153 | 3.5 | 285 | 310 |
| 3×150 | 1.4 | 2.4 | 47.5 | 5092 | 0.124 | 3.5 | 325 | 345 |
| 3×185 | 1.6 | 2.6 | 52.9 | 6245 | 0.0991 | 3.5 | 375 | 390 |
| 3×240 | 1.7 | 2.7 | 58.5 | 7996 | 0.0754 | 3.5 | 440 | 450 |
| چهار برابر یک5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| چهار بر دو5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 5×15 | 0.7 | 1.8 | 13.6 | 284 | 12.1 | 3.5 | 20 | 27 |
| 5×2.5 | 0.7 | 1.8 | 16.6 | 349 | 7.41 | 3.5 | 26 | 35 |
| 5×4 | 0.7 | 1.8 | 17.9 | 441 | 4.61 | 3.5 | 34 | 45 |
| 5×6 | 0.7 | 1.8 | 19.3 | 558 | 3.08 | 3.5 | 43 | 57 |
| 5×10 | 0.7 | 1.8 | 22.8 | 809 | 1.83 | 3.5 | 60 | 77 |
| 5×16 | 0.7 | 1.8 | 25.6 | 1135 | 1.15 | 3.5 | 83 | 105 |
| 5×25 | 0.9 | 1.8 | 29.7 | 1664 | 0.727 | 3.5 | 105 | 125 |
| 5×35 | 0.9 | 1.9 | 32.6 | 2194 | 0.524 | 3.5 | 125 | 155 |
| 5×50 | 1 | 2 | 37.3 | 3013 | 0.387 | 3.5 | 160 | 185 |
| 5×70 | 1.1 | 2.1 | 42.9 | 4101 | 0.268 | 3.5 | 200 | 225 |
| 5×95 | 1.1 | 2.2 | 48.2 | 5382 | 0.193 | 3.5 | 245 | 270 |
| 5×120 | 1.2 | 2.4 | 52.7 | 6685 | 0.153 | 3.5 | 285 | 310 |
| 5×150 | 1.4 | 2.5 | 58.5 | 8363 | 0.124 | 3.5 | 325 | 345 |
| 5×185 | 1.6 | 2.7 | 65.1 | 10268 | 0.0991 | 3.5 | 375 | 390 |
| 5×240 | 1.7 | 3.1 | 72.3 | 13167 | 0.0754 | 3.5 | 440 | 450 |
| 3×2.5+1×15 | 0.7 | 1.8 | 15.2 | 254 | 7.41 | 3.5 | 26 | 35 |
| 3×4+1×25 | 0.7 | 1.8 | 16.3 | 352 | 4.61 | 3.5 | 34 | 45 |
| 3×6+1×4 | 0.7 | 1.8 | 17.5 | 440 | 3.08 | 3.5 | 43 | 57 |
| 3×10+1×6 | 0.7 | 1.8 | 20.1 | 616 | 1.83 | 3.5 | 60 | 77 |
| 3×16+1×10 | 0.7 | 1.8 | 22.8 | 865 | 1.15 | 3.5 | 83 | 105 |
| 3×25+1×16 | 0.7 | 1.8 | 26.2 | 1248 | 0.727 | 3.5 | 105 | 125 |
| 3×35+1×16 | 0.9 | 1.8 | 28 | 1557 | 0.524 | 3.5 | 125 | 155 |
| 3×50+1×25 | 1 | 1.9 | 32 | 2120 | 0.387 | 3.5 | 160 | 185 |
| 3×70+1×35 | 1.1 | 2.1 | 36.7 | 2863 | 0.268 | 3.5 | 200 | 225 |
| 3×95+1×50 | 1.1 | 2.2 | 41.1 | 3854 | 0.193 | 3.5 | 245 | 270 |
| 3×120+1×70 | 1.2 | 2.4 | 45.6 | 4857 | 0.153 | 3.5 | 285 | 310 |
| 3×150+1×70 | 1.4 | 2.5 | 49.4 | 5808 | 0.124 | 3.5 | 325 | 345 |
| 3×185+1×95 | 1.6 | 2.7 | 55.1 | 7271 | 0.0991 | 3.5 | 375 | 390 |
| 3×240+1×120 | 1.7 | 2.9 | 60 | 9269 | 0.0754 | 3.5 | 440 | 450 |
| 3×2.5+2×15 | 0.7 | 1.8 | 18.8 | 299 | 7.41 | 3.5 | 26 | 35 |
| 3×4+2×25 | 0.7 | 1.8 | 20 | 405 | 4.61 | 3.5 | 34 | 45 |
| 3×6+2×4 | 0.7 | 1.8 | 21.5 | 513 | 3.08 | 3.5 | 43 | 57 |
| 3×10+2×6 | 0.7 | 1.8 | 24 | 708 | 1.83 | 3.5 | 60 | 77 |
| 3×16+2×10 | 0.7 | 1.8 | 27.1 | 1006 | 1.15 | 83 | 105 | |
| 3×25+2×16 | 0.7 | 1.8 | 30.8 | 1448 | 0.727 | 105 | 125 | |
| 3×35+2×16 | 0.9 | 1.9 | 32.6 | 1760 | 0.524 | 125 | 155 | |
| 3×50+2×35 | 1 | 2.1 | 37.3 | 2427 | 0.387 | 160 | 185 | |
| 3×70+2×35 | 1.1 | 2.2 | 42.1 | 3338 | 0.268 | 200 | 225 | |
| 3×95+2×50 | 1.1 | 2.4 | 47.8 | 4426 | 0.193 | 245 | 270 | |
| 3×120+2×70 | 1.2 | 2.5 | 52.6 | 5645 | 0.153 | 285 | 310 | |
| 3×150+2×70 | 1.4 | 2.7 | 56.5 | 6587 | 0.124 | 325 | 345 | |
| 3×185+2×95 | 1.6 | 2.9 | 62.9 | 8225 | 0.0991 | 375 | 390 | |
| 3×240+2×120 | 1.7 | 3.1 | 69.3 | 10453 | 0.0754 | 440 | 450 | |
| 4×2.5+1×15 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4×4+1×25 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4×6+1×4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4×10+1×6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4×16+1×10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4×25+1×16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4×35+1×16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
| 4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4×70+1×35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4×95+1×50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
