جزئیات محصول:
پرداخت:
|
| هسته: | 1،2،3،4،5 | عملکرد: | حفاظت از محیط زیست |
|---|---|---|---|
| اندازه: | 1.5-800mm2 | رنگ: | سفارشی |
| نمونه: | آزاد | ولتاژ نامی: | 600/1000 ولت |
| استاندارد: | IEC60502-1،IEC61034،IEC60754 | شرکت: | گروه شنگوا |
| برند: | کابل Sh | ||
| برجسته کردن: | کابل برق عایق LSZH,کابل برق کم هالوژن,Low Halogen power cable |
||

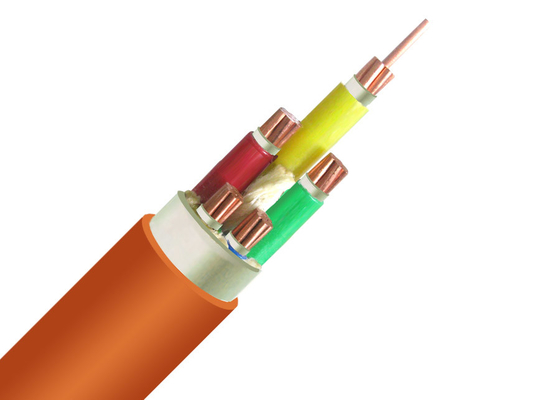

کابل برق عایق PVC LSZH خانگی ، کابل هالوژن کم برای روشنایی
کابل شانگهای Shenghua (گروه) شرکت ، آموزشی ویبولیتین-تولید کننده کابل شماره 2 China با 110،000 کیلومتر خروجی سالانه و 21 کارخانه دارای مجوز ISO-ایمنی آتش سوزی نسل بعدی با کابل های روشنایی LSZH. این راه حل های دارای مجوز IEC 60502 که برای سیستم های روشنایی مسکونی مهندسی شده اند ، نوآوری صفر هالوژن ، کدگذاری رنگ بصری و مقاومت شدید حرارتی را برای محافظت از خانواده ها و دارایی در برابر خطرات آتش الکتریکی ترکیب می کنند.
مشخصات کلیدی (1-5 کابل روشنایی هسته):
| هادی (mm²) | هسته | حداکثر جریان (هوا) | تراکم دود | شعاع خمش |
|---|---|---|---|---|
| 1.5 | 2 | 20a | <20 ds* | 15 × (D+D) |
| 2.5 | 3 | 26a | <15 ds* | 15 × (D+D) |
| 4 | 5 | 34a | <10 ds* | 15 × (D+D) |
| DS = تراکم دود (استاندارد IEC 61034) |
گواهینامه های جهانی:
هادی: کلاس 1/2 مس لخت مس جامد یا رشته. این سیم ها با نظارت دقیق با کیفیت ، در دستگاه های رشته ای به هادی نهایی تبدیل می شوند.
عایق: ترکیب پلی اتیلن مرتبط یا PVC با فرآیند اکستروژن بر روی هادی ها عایق بندی می شود. مواد اولیه و ضخامت عایق ها مطابق با استانداردها حفظ می شوند و مطابق با استانداردهای IEC60502/BS7870 هستند.
XLPE: کابل برق عایق یا با رنگ یا با اعداد به شرح زیر مشخص می شود:
تعداد شناسایی هسته ها
کدگذاری رنگ قدیمی کدگذاری رنگ جدید طبق BS
1 قهوه ای قرمز یا سیاه یا آبی
2 قهوه ای قرمز و سیاه ، آبی
3 قهوه ای قرمز ، زرد آبی ، سیاه ، خاکستری
4 رنگ قرمز ، زرد ، آبی و آبی ، قهوه ای ، سیاه ، خاکستری
5 قرمز ، زرد ، آبی ، سیاه ، Y/G آبی ، قهوه ای ، سیاه ، خاکستری و y/g
زره پوش: در صورت نیاز به زره پوش ، زره پوش از یک لایه از سیم های فولادی گالوانیزه/نوارهای فولادی گالوانیزه تشکیل شده است.
زره پوش مطابق با استانداردها اعمال می شود.
کابل های تک هسته ای بر اساس نیاز با سیم های آلومینیومی یا سیمهای مس زره پوش هستند.
غلاف بیرونی: کابل های استاندارد با PVC سیاه اکسترود ساخته شده اند. بیرونی با اطلاعات مورد نیاز استانداردهای مربوطه برجسته یا چاپ می شود.
از ترکیبات ویژه FR ، FRLS ، FRRT ، LSF ، MDPE برای استفاده از کابل ها ، متناسب با نیازهای خاص مشتری استفاده می شود.
معیارها
بین المللی: IEC 60502 ، IEC 60227 IEC 60331 ، IEC 61034
چین: GB/T 12706-91 GB306.1-2001 ، GB/T18380.3-2001
استانداردهای دیگر مانند BS ، DIN و ICEA در صورت درخواست
داده های فنی
ولتاژ دارای امتیاز: 0.6-kV
حداکثر هادی دما.: طبیعی (90 ℃) ، مدار کوتاه بیش از 5 ثانیه (بالاترین دمای هادی بیش از 250 درجه سانتیگراد نیست)
حداقل دمای محیط.: اگر دمای محیط زیر 0 درجه سانتیگراد باشد ، کابل باید از قبل گرم شود
حداقل شعاع خم: کابل تک هسته ای 20 (D+D) 5 ± 5 ٪ ، کابل چند هسته ای 15 (D+D) 5 ± 5 ٪
| نامزد مقطع هادی | ضخامت عایق | غلاف | تقریبا | تقریباً | حداکثر مقاومت DC از هادی (20 درجه سانتیگراد) | ولتاژ تست | رتبه فعلی | |
| mm2 | مگنی | ضخامت | اود | وزن | ω/کیلومتر | گی | ||
| مگنی | مگنی | کیلوگرم در کیلومتر | kV/5min | در هوا (الف) | در خاک (الف) | |||
| 1 × 1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 1 × 2.5 | 0.7 | 1.8 | 8.1 | 95 | 7.41 | 3.5 | 31 | 43 |
| 1 × 4 | 0.7 | 1.8 | 8.5 | 114 | 4.61 | 3.5 | 41 | 56 |
| 1 × 6 | 0.7 | 1.8 | 9.1 | 137 | 3.08 | 3.5 | 52 | 70 |
| 1 × 10 | 0.7 | 1.8 | 10.3 | 189 | 1.83 | 3.5 | 71 | 94 |
| 1 × 16 | 0.7 | 1.8 | 11.4 | 254 | 1.15 | 3.5 | 92 | 120 |
| 1 × 25 | 0.9 | 1.8 | 12.9 | 359 | 0.727 | 3.5 | 120 | 155 |
| 1 × 35 | 0.9 | 1.8 | 13.9 | 460 | 0.524 | 3.5 | 150 | 185 |
| 1 × 50 | 1 | 1.8 | 15.5 | 606 | 0.387 | 3.5 | 180 | 220 |
| 1 × 70 | 1.1 | 1.8 | 17.5 | 808 | 0.268 | 3.5 | 230 | 270 |
| 1 × 95 | 1.1 | 1.8 | 19.3 | 1047 | 0.193 | 3.5 | 285 | 320 |
| 1 × 120 | 1.2 | 1.8 | 20.9 | 1289 | 0.153 | 3.5 | 335 | 365 |
| 1 × 150 | 1.4 | 1.8 | 22.9 | 1582 | 0.124 | 3.5 | 385 | 410 |
| 1 × 185 | 1.6 | 1.8 | 25.2 | 1927 | 0.0991 | 3.5 | 450 | 465 |
| 1 × 240 | 1.7 | 1.8 | 27.7 | 2458 | 0.0754 | 3.5 | 535 | 540 |
| 1 × 300 | 1.8 | 1.9 | 31.2 | 3096 | 0.0601 | 3.5 | 620 | 610 |
| 1 × 400 | 2 | 2 | 34.8 | 4064 | 0.047 | 3.5 | 720 | 695 |
| 2 × 1.5 | 0.7 | 1.8 | 12.7 | 172 | 12.1 | 3.5 | 20 | 27 |
| 2 × 2.5 | 0.7 | 1.8 | 13.5 | 204 | 7.41 | 3.5 | 26 | 35 |
| 2 × 4 | 0.7 | 1.8 | 14.6 | 247 | 4.61 | 3.5 | 34 | 45 |
| 2 × 6 | 0.7 | 1.8 | 15.5 | 300 | 3.08 | 3.5 | 43 | 57 |
| 2 × 10 | 0.7 | 1.8 | 18.1 | 418 | 1.83 | 3.5 | 60 | 77 |
| 2 × 16 | 0.7 | 1.8 | 20.2 | 563 | 1.15 | 3.5 | 83 | 105 |
| 2 × 25 | 0.9 | 1.8 | 23.2 | 800 | 0.727 | 3.5 | 105 | 125 |
| 2 × 35 | 0.9 | 1.8 | 25.2 | 1026 | 0.524 | 3.5 | 125 | 155 |
| 2 × 50 | 1 | 1.8 | 28.4 | 1338 | 0.387 | 3.5 | 160 | 185 |
| 2 × 70 | 1.1 | 1.9 | 32.6 | 1804 | 0.268 | 3.5 | 200 | 225 |
| 2 × 95 | 1.1 | 2 | 36.4 | 2343 | 0.193 | 3.5 | 245 | 270 |
| 2 × 120 | 1.2 | 2.1 | 39.8 | 2891 | 0.153 | 3.5 | 285 | 310 |
| 2 × 150 | 1.4 | 2.3 | 44.2 | 3639 | 0.124 | 3.5 | 325 | 345 |
| 2 × 185 | 1.6 | 2.4 | 49 | 4458 | 0.0991 | 3.5 | 375 | 390 |
| 2 × 240 | 1.7 | 2.6 | 54.4 | 5696 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 1.5 | 0.7 | 1.8 | 13.4 | 203 | 12.1 | 3.5 | 20 | 27 |
| 3 × 2.5 | 0.7 | 1.8 | 14.2 | 246 | 7.41 | 3.5 | 26 | 35 |
| 3 × 4 | 0.7 | 1.8 | 15.2 | 304 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 | 0.7 | 1.8 | 16.4 | 376 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 | 0.7 | 1.8 | 19.1 | 534 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 | 0.7 | 1.8 | 21.4 | 737 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 0.9 | 1.8 | 24.7 | 1063 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35 | 0.9 | 1.8 | 26.9 | 1380 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 | 1 | 1.9 | 30.5 | 1837 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70 | 1.1 | 2 | 35 | 2490 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 | 1.1 | 2.1 | 39.1 | 3325 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120 | 1.2 | 2.3 | 42.8 | 4120 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150 | 1.4 | 2.4 | 47.5 | 5092 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185 | 1.6 | 2.6 | 52.9 | 6245 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240 | 1.7 | 2.7 | 58.5 | 7996 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4 × 2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4 × 4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 70 4 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 5 × 1.5 | 0.7 | 1.8 | 13.6 | 284 | 12.1 | 3.5 | 20 | 27 |
| 5 × 2.5 | 0.7 | 1.8 | 16.6 | 349 | 7.41 | 3.5 | 26 | 35 |
| 5 × 4 | 0.7 | 1.8 | 17.9 | 441 | 4.61 | 3.5 | 34 | 45 |
| 5 × 6 | 0.7 | 1.8 | 19.3 | 558 | 3.08 | 3.5 | 43 | 57 |
| 5 × 10 | 0.7 | 1.8 | 22.8 | 809 | 1.83 | 3.5 | 60 | 77 |
| 5 × 16 | 0.7 | 1.8 | 25.6 | 1135 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 0.9 | 1.8 | 29.7 | 1664 | 0.727 | 3.5 | 105 | 125 |
| 5 × 35 | 0.9 | 1.9 | 32.6 | 2194 | 0.524 | 3.5 | 125 | 155 |
| 5 × 50 | 1 | 2 | 37.3 | 3013 | 0.387 | 3.5 | 160 | 185 |
| 5 × 70 | 1.1 | 2.1 | 42.9 | 4101 | 0.268 | 3.5 | 200 | 225 |
| 5 × 95 | 1.1 | 2.2 | 48.2 | 5382 | 0.193 | 3.5 | 245 | 270 |
| 5 × 120 | 1.2 | 2.4 | 52.7 | 6685 | 0.153 | 3.5 | 285 | 310 |
| 5 × 150 | 1.4 | 2.5 | 58.5 | 8363 | 0.124 | 3.5 | 325 | 345 |
| 5 × 185 | 1.6 | 2.7 | 65.1 | 10268 | 0.0991 | 3.5 | 375 | 390 |
| 5 × 240 | 1.7 | 3.1 | 72.3 | 13167 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 2.5+1 × 1.5 | 0.7 | 1.8 | 15.2 | 254 | 7.41 | 3.5 | 26 | 35 |
| 3 × 4+1 × 2.5 | 0.7 | 1.8 | 16.3 | 352 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6+1 × 4 | 0.7 | 1.8 | 17.5 | 440 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10+1 × 6 | 0.7 | 1.8 | 20.1 | 616 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16+1 × 10 | 0.7 | 1.8 | 22.8 | 865 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25+1 × 16 | 0.7 | 1.8 | 26.2 | 1248 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35+1 × 16 | 0.9 | 1.8 | 28 | 1557 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50+1 × 25 | 1 | 1.9 | 32 | 2120 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70+1 × 35 | 1.1 | 2.1 | 36.7 | 2863 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95+1 × 50 | 1.1 | 2.2 | 41.1 | 3854 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120+1 × 70 | 1.2 | 2.4 | 45.6 | 4857 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150+1 × 70 | 1.4 | 2.5 | 49.4 | 5808 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185+1 × 95 | 1.6 | 2.7 | 55.1 | 7271 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240+1 × 120 | 1.7 | 2.9 | 60 | 9269 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 2.5+2 × 1.5 | 0.7 | 1.8 | 18.8 | 299 | 7.41 | 3.5 | 26 | 35 |
| 3 × 4+2 × 2.5 | 0.7 | 1.8 | 20 | 405 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6+2 × 4 | 0.7 | 1.8 | 21.5 | 513 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10+2 × 6 | 0.7 | 1.8 | 24 | 708 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16+2 × 10 | 0.7 | 1.8 | 27.1 | 1006 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25+2 × 16 | 0.7 | 1.8 | 30.8 | 1448 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35+2 × 16 | 0.9 | 1.9 | 32.6 | 1760 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50+2 × 35 | 1 | 2.1 | 37.3 | 2427 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70+2 × 35 | 1.1 | 2.2 | 42.1 | 3338 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95+2 × 50 | 1.1 | 2.4 | 47.8 | 4426 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120+2 × 70 | 1.2 | 2.5 | 52.6 | 5645 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150+2 × 70 | 1.4 | 2.7 | 56.5 | 6587 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185+2 × 95 | 1.6 | 2.9 | 62.9 | 8225 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240+2 × 120 | 1.7 | 3.1 | 69.3 | 10453 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 2.5+1 × 1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 3.5 | 26 | 35 |
| 4 × 4+1 × 2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6+1 × 4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10+1 × 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16+1 × 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25+1 × 16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35+1 × 16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50+1 × 25 | 1 | 2.1 | 36 | 2689 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70+1 × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95+1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120+1 × 70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150+1 × 70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185+1 × 95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240+1 × 120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 3.5 | 440 | 450 |
درباره Shenghua:
بزرگترین تولید کننده کابل در چین
ذکر شده به عنوان شماره 2 از 10 تولید کننده کابل برتر
3 کارخانه شعبه که به عنوان 10 کارخانه کابل برتر در چین ذکر شده اند
در سال 1950 سرچشمه گرفت و در سال 1997 یافت شد
21 کارخانه شعبه در سراسر چین
80-انواع کابل در دسترس
600-شاخه ها و دفاتر فروش در سراسر جهان
5000-کارمند
1332000 متر مربع-فضاهای توت
1100000 کیلومتر-خروجی سالانه کابل ها
100000000 RMB-مبلغ فروش سالانه
