Shenghua 21/35kV کابل برق XLPE ♪ مقاومت در برابر سایش و مواد شیمیایی (IEC 60502)
| ویژگی |
ارزش |
| نوع |
کابل برق عایق شده XLPE |
| ویژگی |
ولتاژ پایین |
| صفحه نمایش راننده |
نیمه هادی |
| نمونه |
آزاد |
| رنگ عایق |
زرد، آبی |
| مزیت |
مقاومت در برابر سایش |
| پوشش |
PVC یا FR-PVC نوع ST2 تا IEC 60502، سیاه |
| صفحه نمایش |
نوار مس |
| شرکت |
گروه شنگوا |
| برند |
کابل |
کابل برق عایق شده Shenghua XLPE 21/35kV: طراحی شده برای محیط های شدید که دیگران شکست می خورند
در مناطق صنعتی، عملیات معدن و شبکه های برق ساحلی، دوام کابل به طور مستقیم بر تداوم عملیات تاثیر می گذارد.کابل برق عایق شده 21/35kV XLPE Shenghua مقاومت بی نظیر در برابر فرسایش مکانیکی را ارائه می دهد، خوردگی شیمیایی و استرس حرارتی در بیش از ۶۰ کشور در پروژه هایی مانند شبکه هوشمند سورابایا اندونزی (بدون شکست از سال ۲۰۲۳) اثبات شده است.
چرا طرح مقاوم در برابر سایش شنگوا استانداردهای جدیدی را تعیین می کند؟
-
سه لایه دفاعی در برابر تخریب فیزیکی
- راننده:آلومینیوم فشرده (IEC 60228 کلاس 2) ، هزینه های نصب را 40٪ در مقایسه با مس کاهش می دهد در حالی که ظرفیت بارگیری مداوم 90 °C را حفظ می کند
- عایق بندی:XLPE نانویی مقاوم در برابر 250 درجه سانتی گراد (≤5 ثانیه) و مقاومت در برابر تخریب اوزون / UV است
- پوشش:FR-PVC تقویت شده (IEC 60502 ST2) با ضخامت 3.1mm (مدل 4 × 400mm2) ، برای زنده ماندن در خاکسپاری مستقیم ، پر کردن سنگ و اصطکاک کانال طراحی شده است
-
ایمنی حیاتی برای محیط های خطرناک
- مقاومت در برابر آتش:گزینه های بدون هالوجن (LSOH) در دسترس برای بیمارستان ها و تونل ها، کاهش سمیت دود بر اساس IEC 60332/60754
- مقاومت در برابر خوردگی:لایه XLPE آب نمکی، اسید ها و قلیات را خنثی می کند
-
بهره وری انرژی از طریق طراحی
- مقاومت بسیار کم:مدل 4×400mm2 به 0.0778Ω/km می رسد، کاهش تلفات انتقال 12-18٪ در مقایسه با میانگین صنعت
- جریان جریان بهینه شده:4×185mm2 پیکربندی حمل 305A زیر زمین (زمین) ، قدرت ماشین آلات سنگین بدون کاهش
برتری فنی در سناریوهای استرس بالا
| درخواست |
راه حل شنگوا |
داده های عملکرد |
| عملیات معدن |
انواع زره دار فولاد مقاوم در برابر خشکی سنگ + ضربه |
شعاع خم ≤15 × OD؛ تحمل مدار کوتاه 250 °C |
| ایستگاه های فرعی ساحلی |
XLPE مقاوم به اسپری نمک + مهر و موم هیرمیتیک |
0مقاومت.164Ω/کیلومتر (4×185mm2) ؛ بار مداوم 90°C |
| شبکه های زیرزمینی شهری |
پوشش FR-PVC از آسیب در هنگام حفاری جهت گیری جلوگیری می کند |
3آزمایش دی الکتریک 0.5kV/5 دقیقه؛ عمر طراحی 30 سال |
انطباق جهانی و سفارشی سازی
- گواهینامه ها:CE، KEMA، RoHS، با تست بر اساس تقاضا برای BS/DIN/ICEA
- راه حل های سفارشی:پوشش های مقاوم در برابر موریانه، LSOH درجه قطب شمال (-40 °C) و زره سفارشی (SWA / STA) برای مناطق لرزه ای
رهبري صنعتي شنگوا
- مقیاس:5،000+ کارمند، کارخانه های گواهینامه ایزو 9001/14001، ظرفیت 15،000 کیلومتر در ماه
- سازماني لجستيك هاي جهاني:بسته بندی طبل چوبی (MOQ 200m) ؛ پیش تولید 30٪ ، 70٪ قبل از حمل
کاربرد کابل های برق عایق شده XLPE
این محصول در خطوط انتقال و توزیع برق در ولتاژ بالا استفاده می شود.اما همچنین مقاومت قوی در برابر خوردگی شیمیایی دارد، پیری گرمایی و استرس های زیست محیطی.

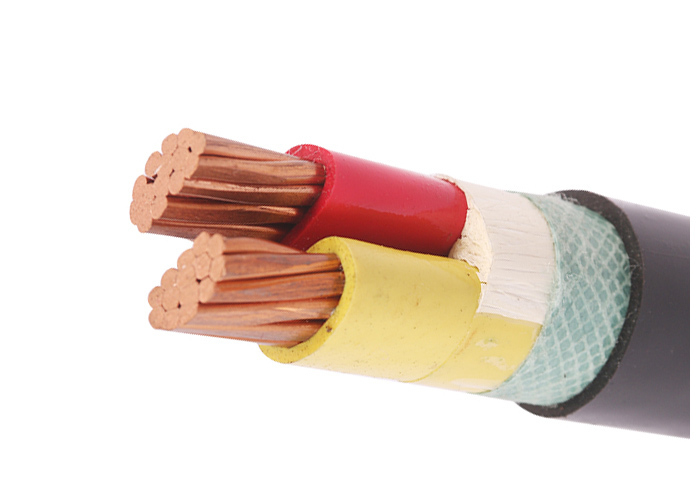

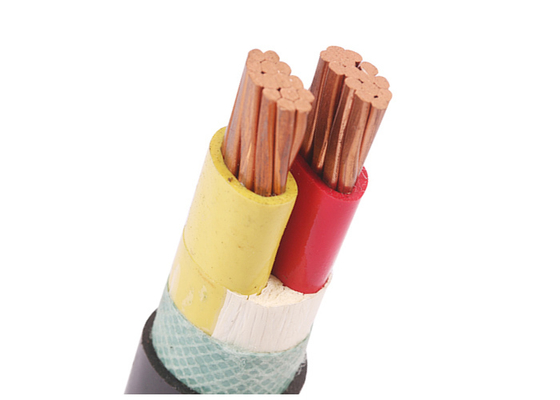

ساخت کابل برق عایق شده XLPE
- راننده:هدایت کننده آلومینیومی فشرده، Cl.2 مطابق IEC 60228
- عایق بندی:XLPE (پلی اتیلن متقاطع) در درجه 90 درجه سانتیگراد
- پوشش:PVC یا FR-PVC نوع ST2 تا IEC 60502، سیاه
استانداردهای کابل برق عایق شده XLPE
- بین المللی:IEC 60502-1، IEC 60228
- چین:GB/T 12706 (GB/T 18380-3 فقط برای ZR-YJLV)
- سایر استانداردها:مانند BS، DIN و ICEA در صورت درخواست
داده های فنی کابل برق عایق شده XLPE
- ولتاژ نامی:۲۱/۳۵ ((۳۶) کیلوویت
- حداکثر دمای هادی:در شرایط عادی (90 درجه سانتیگراد) ، اضطراری (130 درجه سانتیگراد) یا شارژ کوتاه بیش از 5 ثانیه (250 درجه سانتیگراد)
- حداقل دمای محیط:0°C، پس از نصب و تنها زمانی که کابل در موقعیت ثابت باشد
- حداقل شعاع خم:20 x کابل O.D برای تک هسته، 15 x کابل O.D برای چند هسته
مشخصات کابل برق عایق شده XLPE
| اسم: برش متقابل هادی (mm2) |
تعداد رشته ها/قطر از لوله (پی سی/میلی متر) |
ضخامت عایق (ملی متر) |
ضخامت پوشش (ملی متر) |
تقريباً. |
وزن (کیلوگرم در کیلومتر) |
حداکثر مقاومت DC هادی (20°C) (Ω/km) |
ولتاژ آزمایش AC (kV/5min) |
نرخ جریان در هوا (A) |
نرخ فعلی در خاک (A) |
| 4 × 4 |
نصف25 |
0.7 |
1.8 |
13.0 |
155 |
7.41 |
3.5 |
27 |
36 |
| 4 × 6 |
نصف76 |
0.7 |
1.8 |
14.0 |
184 |
4.61 |
3.5 |
35 |
46 |
| 4 × 10 |
7/138 |
0.7 |
1.8 |
17.0 |
258 |
3.08 |
3.5 |
47 |
59 |
| 4 × 16 |
7/178 |
0.7 |
1.8 |
20.0 |
366 |
1.91 |
3.5 |
64 |
80 |
| 4 × 25 |
7/214 |
0.9 |
1.8 |
23.0 |
540 |
1.200 |
3.5 |
82 |
100 |
| 4 × 35 |
7/252 |
0.9 |
1.8 |
25 |
686 |
0.868 |
3.5 |
100 |
120 |
| 4 × 50 |
10/252 |
1.0 |
1.8 |
23 |
907 |
0.641 |
3.5 |
125 |
145 |
| 4 × 70 |
14/252 |
1.1 |
1.8 |
27 |
1192 |
0.443 |
3.5 |
155 |
175 |
| 4 × 95 |
19/2.52 |
1.1 |
1.9 |
31 |
1598 |
0.320 |
3.5 |
200 |
210 |
| 4 × 120 |
24 ساعته52 |
1.2 |
2.0 |
33 |
1949 |
0.253 |
3.5 |
220 |
240 |
| 4 × 150 |
30/252 |
1.4 |
2.2 |
38 |
2517 |
0.206 |
3.5 |
250 |
270 |
| 4 × 185 |
37/252 |
1.6 |
2.3 |
42 |
3091 |
0.1640 |
3.5 |
295 |
305 |
| 4 × 240 |
48/252 |
1.7 |
2.5 |
47 |
3825 |
0.1250 |
3.5 |
345 |
355 |
| 4 × 300 |
۶۱/۲52 |
1.8 |
2.6 |
52 |
4830 |
0.1000 |
3.5 |
395 |
400 |
| 4 × 400 |
۶۱/۲97 |
2.0 |
3.1 |
66 |
5840 |
0.0778 |
3.5 |
445 |
445 |
