Shenghua XLPE کابل برق عایق شده 1kV ♪ هادی آلومینیوم و گواهینامه جهانی
مشخصات محصول
| ویژگی |
ارزش |
| راننده |
هدایت کننده آلومینیومی فشرده، Cl.2 مطابق IEC 60228 |
| عایق بندی |
XLPE (پلی اتیلن متقاطع) در درجه 90 درجه سانتیگراد |
| صفحه نمایش راننده |
نیمه هادی |
| نمونه |
آزاد |
| رنگ عایق |
قرمز، زرد، آبی |
| دمای عملیاتی |
۹۰ درجه سانتیگراد |
| پوشش |
PVC یا FR-PVC نوع ST2 تا IEC 60502، سیاه |
| صفحه نمایش |
نوار مس |
| شرکت |
گروه شنگوا |
| برند |
کابل |

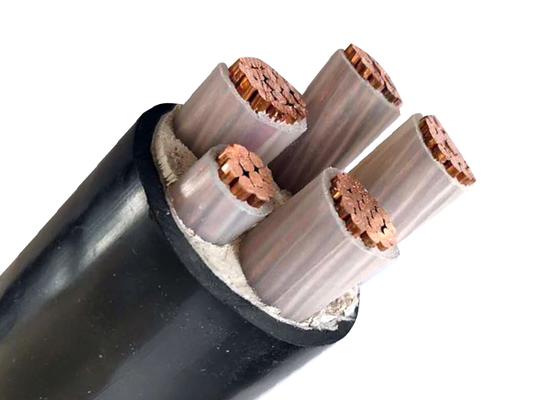

کابل برق عایق شده چند هسته ای آلومینیومی XLPE ولتاژ پایین 1kV
گروه شنگوا اعتبار انتقال برق ولتاژ پایین (۱ کیلوولت) را با کابل های عایق آلومینیومی XLPE تعریف می کند که ترکیبی از کارایی سبک وزن، مقاومت در برابر دما،و گواهینامه های جهانیاین کابل ها در بیش از ۶۰ کشور مورد اعتماد هستند و زیرساخت های حیاتی از شبکه های شهری تا مزارع انرژی تجدید پذیر را تامین می کنند.
مهندسی سه لایه برای عملکرد بی نظیر
- معماری پیشرفته مواد
- راننده: آلومینیوم فشرده (IEC 60228 کلاس 2) ، کاهش وزن 60٪ در مقایسه با مس و کاهش هزینه های نصب
- عایق بندی: XLPE (پولی اتیلن متقاطع) برای کار مستمر در درجه حرارت 90 درجه سانتیگراد، شرایط اضطراری 130 درجه سانتیگراد و تحمل مدار کوتاه 250 درجه سانتیگراد (≤5 ثانیه) - PVC با مقاومت در برابر پیری حرارتی
- پوشش: گزینه های FR-PVC (IEC 60502 ST2) یا LSOH (low smoke Zero Halogen) ، که مقاومت در برابر شعله و مقاومت UV / شیمیایی را برای استفاده در داخل / بیرون فراهم می کند
- ایمنی و انطباق حیاتی
- گواهینامه: CE، KEMA، RoHS و تاییدات سفارشی برای استانداردهای IEC، GB/T 12706، BS، DIN و ICEA
- ایمنی آتش: پوشش LSOH دود های سمی را در حین آتش سوزی به حداقل می رساند (مطابق IEC 60754/61034) ، ایده آل برای بیمارستان ها و تونل ها
- انعطاف پذیری نصب
- شعاع خم: 15× کابل OD (بیشتر هسته ای) برای فضاهای تنگ
- تحمل محیط زیست: پیش گرم کردن مورد نیاز کمتر از 0°C؛ مناسب برای دفن مستقیم یا لوله ها (به استثنای لوله های مغناطیسی برای کابل های تک هسته ای)
برتری فنی: کارایی مبتنی بر داده
| هادی (mm2) |
حداکثر مقاومت DC (Ω/km) |
رتبه بندی فعلی (زمین، A) |
وزن (کیلوگرم/ کیلومتر) |
کاربرد اصلی |
| 4 × 185 |
0.164 |
305 |
3,091 |
کارخانه های صنعتی |
| 4 × 400 |
0.0778 |
445 |
5,840 |
ایستگاه های فرعی با بار بالا |
| 3 × 300 |
0.100 |
390 |
6,577 |
تونل های مترو و شبکه های شهری |
صرفه جویی در انرژی: مقاومت بسیار کم (به عنوان مثال، 0.0778Ω / km برای 4 × 400mm2) باعث کاهش تلفات انتقال با 10-15% می شود
برنامه های کاربردی جهانی: قدرت بخش های حیاتی
- مزارع انرژی تجدید پذیر: هادی های آلومینیومی در برابر خوردگی خاک مقاومت می کنند؛ عایق XLPE در برابر -40 °C تا 130 °C مقاومت می کند
- زیرساخت های شهر هوشمند: پوشش LSOH امنیت را در مناطق پرجمعیت (بیمارستان ها، فرودگاه ها) تضمین می کند
- مناطق صنعتی: پوشش FR-PVC در برابر روغن و استرس مکانیکی در کارخانه ها محافظت می کند
چرا شنگوا برجسته است؟
- مقیاس تولید: 5000+ کارمند، گواهینامه های ISO 9001/14001 و ظرفیت تولید 15000 کیلومتر در ماه
- تأثیر جهانی: صادرات به اروپا، آسیا، آفریقا و آمریکا با بسته بندی درام چوبی برای حمل و نقل بدون آسیب
- سفارشی سازی: MOQ 200 متر، پیش تولید 30٪ و پشتیبانی از استانداردهای سفارشی (به عنوان مثال، مقاومت در برابر موریانه ها / جوندگان)
ساخت و ساز
- راننده: هادی آلومینیومی فشرده، CL.2 مطابق IEC 60228
- عایق بندی: XLPE (پلی اتیلن متقاطع) در درجه حرارت 90 درجه سانتیگراد
- پوشش: PVC یا FR-PVC نوع ST2 به IEC 60502 ، سیاه
درخواست ها
برای قرار دادن در داخل و خارج از خانه. قادر به تحمل کشش خاصی در طول نصب، اما نه نیروهای مکانیکی خارجی. قرار دادن کابل تک هسته در کانال های مغناطیسی مجاز نیست.
استانداردها
- بین المللی: IEC 60502-1، IEC 60228
- چین: GB/T 12706 (GB/T 18380-3 فقط برای ZR-YJLV)
- سایر استانداردها مانند BS، DIN و ICEA در صورت درخواست
داده های فنی
- ولتاژ نامی: 21/35 ((36) kV
- حداکثر دمای هادی: در شرایط عادی (90 درجه سانتیگراد) ، اضطراری (130 درجه سانتیگراد) یا مدار کوتاه بیش از 5 ثانیه (250 درجه سانتیگراد)
- حداقل دمای محیط 0°C، پس از نصب و تنها زمانی که کابل در موقعیت ثابت باشد
- کمترین شعاع خم: 20 x کابل O.D برای یک هسته، 15 x کابل O.D برای چند هسته
گواهینامه ها
CE، RoHS، KEMA و بسیاری دیگر در صورت درخواست
اقلام تجاری
- MOQ: 200 متر
- شرایط پرداخت: ۳۰% T/T قبل از تولید، ۷۰% T/T قبل از تحویل
- بسته بندی: طبل چوبی آهن
مشخصات
| نام: قطعه قطعی هادی |
رشته شماره/ دیه از مدور |
ضخامت عایق |
ضخامت پوشش |
تقريباً. |
تقريبا وزن |
حداکثر مقاومت DC هادی (20°C) |
ولتاژ آزمون AC |
نرخ جریان در هوا (A) |
نرخ فعلی در خاک ((A)) |
| 4 × 4 |
نصف25 |
0.7 |
1.8 |
13.0 |
155 |
7.41 |
3.5 |
27 |
36 |
| 4 × 6 |
نصف76 |
0.7 |
1.8 |
14.0 |
184 |
4.61 |
3.5 |
35 |
46 |
| 4 × 10 |
7/138 |
0.7 |
1.8 |
17.0 |
258 |
3.08 |
3.5 |
47 |
59 |
| 4 × 16 |
7/178 |
0.7 |
1.8 |
20.0 |
366 |
1.91 |
3.5 |
64 |
80 |
| 4 × 25 |
7/214 |
0.9 |
1.8 |
23.0 |
540 |
1.200 |
3.5 |
82 |
100 |
| 4 × 35 |
7/252 |
0.9 |
1.8 |
25 |
686 |
0.868 |
3.5 |
100 |
120 |
| 4 × 50 |
10/252 |
1.0 |
1.8 |
23 |
907 |
0.641 |
3.5 |
125 |
145 |
| 4 × 70 |
14/252 |
1.1 |
1.8 |
27 |
1192 |
0.443 |
3.5 |
155 |
175 |
| 4 × 95 |
19/2.52 |
1.1 |
1.9 |
31 |
1598 |
0.320 |
3.5 |
200 |
210 |
| 4 × 120 |
24 ساعته52 |
1.2 |
2.0 |
33 |
1949 |
0.253 |
3.5 |
220 |
240 |
| 4 × 150 |
30/252 |
1.4 |
2.2 |
38 |
2517 |
0.206 |
3.5 |
250 |
270 |
| 4 × 185 |
37/252 |
1.6 |
2.3 |
42 |
3091 |
0.1640 |
3.5 |
295 |
305 |
| 4 × 240 |
48/252 |
1.7 |
2.5 |
47 |
3825 |
0.1250 |
3.5 |
345 |
355 |
| 4 × 300 |
۶۱/۲52 |
1.8 |
2.6 |
52 |
4830 |
0.1000 |
3.5 |
395 |
400 |
| 4 × 400 |
۶۱/۲97 |
2.0 |
3.1 |
66 |
5840 |
0.0778 |
3.5 |
445 |
445 |
