جزئیات محصول:
پرداخت:
|
| رهبر ارکستر: | هادی آلومینیوم ، Cl.2 طبق IEC 60228 | عایق بندی: | XLPE (پلی اتیلن متقاطع) در 90 درجه سانتیگراد رتبه بندی شده است |
|---|---|---|---|
| مزیت: | مقاومت در برابر مصادره | ولتاژ: | ولتاژ متوسط |
| دمای عملیاتی: | 90 درجه | پوشش: | PVC یا FR-PVC نوع ST2 به IEC 60502 ، سیاه |
| شرکت: | گروه شنگوا | برند: | کابل Sh |
| برجسته کردن: | کابل XLPE مقاوم در برابر خوردگی,کابل عایق شده XLPE کابل شنگوا,کابل عایق شده XLPE 15 کیلو ولت,Shenghua Cable XLPE Insulated Cable,15kV XLPE Insulated Cable |
||

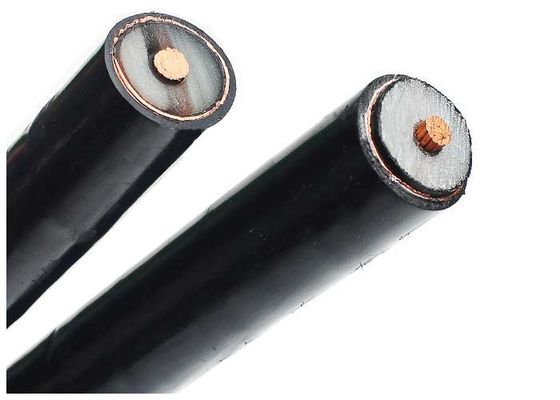

کابل برق عایق شده ولتاژ متوسط XLPE 8.7/15kV مقاومت در برابر خوردگی
در صنایع که قابلیت اطمینان از انرژی و طول عمر زیرساخت ها مهم هستند،گروه کابل شانگهای شنگوا در میان تولیدکنندگان کابل برتر چین قرار دارد و به بیش از 30 کشور صادرات می کند..7/15kV کابل های برق عایق XLPE. برای کاربردهای ولتاژ متوسط طراحی شده، این کابل ها مقاومت پیشرفته در برابر خوردگی، ثبات حرارتی بی نظیر و انطباق با استانداردهای جهانی را ترکیب می کنند،که باعث می شود آنها ستون فقرات شبکه های توزیع برق قوی باشند..
کابل های شنگوا از مهندسی دقیق برای غلبه بر محیط های خشن استفاده می کنند:
این طراحی طول عمر خدمات را بیش از 50 سال در کارخانه های پتروشیمی، سایت های ساحلی و عملیات معدن افزایش می دهد.
شينگهوا به معيار هاي سخت بين المللي پيروي مي کند:
کابل هاي شنگوا در محیط هاي خطرناکي برتري دارند:
نکته مهم: پیکربندی های چند هسته ای از جریان های گرد و غبار در کانال های مغناطیسی اجتناب می کنند (به عنوان مثال، YJV22) که برای مناطق با فشار بالا توصیه می شود.
داده های کلیدی برای کابل های مس سه هسته ای Shenghua (8.7/15kV):
| هادی (mm2) | ضخامت عایق (ملی متر) | حداکثر مقاومت DC (Ω/km) | رتبه بندی فعلی (A) |
|---|---|---|---|
| 3 × 120 | 4.5 | 0.253 | 235 (هوا/زمین) |
| 3 × 240 | 4.5 | 0.125 | ۳۷۰ (هوا) / ۳۴۵ (زمین) |
| 3 × 400 | 4.5 | 0.078 | 485 (هوا) / 440 (زمین) |
قطعات متقاطع بالاتر (به عنوان مثال، 400mm2) پشتیبانی از زیر ایستگاه ها یا صنایع سنگین که نیاز به بار 485A دارند.
کاربرد کابل های برق عایق شده XLPE
این کابل برای تاسیسات ثابت مانند شبکه های توزیع یا تاسیسات صنعتی استفاده می شود.
ساخت کابل برق عایق شده XLPE
صفحه نمایش هادی: نیمه هادی
عایق بندی: XLPE (پلی اتیلن متقاطع) با درجه حرارت 90 OC
پرده عایق: نیمه هادی
صفحه نمایش: نوار مس
پوشش: PVC یا FR-PVC نوع ST2 تا IEC 60502، سیاه
استانداردهای کابل برق عایق شده XLPE
بین المللی: IEC 60502-2، IEC 60228،
چین: GB/T 12706 (GB/T 18380-3 فقط برای ZR-YJV)
سایر استانداردها مانند BS،DIN و ICEA بر اساس درخواست
داده های فنی
ولتاژ نامی: 8.7/15kV
حداکثر دمای هادی: در شرایط عادی (90 oC) ، اضطراری (130 oC) یا شارژ کوتاه بیش از 5 ثانیه (250°C) نیست.
حداقل دمای محیط 0 oC، پس از نصب و تنها زمانی که کابل در موقعیت ثابت باشد
حداقل شعاع خم: 20x کابل O.D برای تک هسته
15 x کابل O.D برای چند هسته
گواهینامه ها
CE، RoHS، ، KEMA و تعداد بیشتری در صورت درخواست
اقلام تجاری: MOQ: 200m
شرایط پرداخت: ۳۰% T/T قبل از تولید، ۷۰% T/T قبل از تحویل
بسته بندی: طبل چوبی
مشخصات کابل برق عایق شده XLPE
| نام: قطعه قطعی هادی | رشته شماره/ دیه از مدور | ضخامت عایق | ضخامت پوشش | تقريباً. |
تقريباً وزن |
حداکثر مقاومت DC هدایت کننده (20 °C) | ولتاژ آزمون AC | رتبه بندی فعلی | |
| mm2 | pc/mm | mm | mm | (ملی متر) | در کیلوگرم | Ω /km | kV/5 دقیقه | در هوا (A) | در خاک ((A) |
| 3 × 25 | 7/214 | 4.5 | 2.4 | 46.0 | 2072 | 1.2 | 30.5 | 95 | 100 |
| 3 × 35 | 7/252 | 4.5 | 2.6 | 48.0 | 2334 | 0.868 | 30.5 | 115 | 120 |
| 3 × 50 | 10/252 | 4.5 | 2.7 | 51.0 | 2598 | 0.641 | 30.5 | 135 | 140 |
| 3 × 70 | 14/252 | 4.5 | 2.8 | 55.0 | 2895 | 0.443 | 30.5 | 170 | 170 |
| 3 × 95 | 19/2.52 | 4.5 | 2.9 | 58.0 | 3462 | 0.32 | 30.5 | 205 | 210 |
| 3 × 120 | 24 ساعته52 | 4.5 | 3.0 | 61.0 | 3888 | 0.253 | 30.5 | 235 | 235 |
| 3 × 150 | 30/252 | 4.5 | 3.1 | 64.0 | 4416 | 0.206 | 30.5 | 270 | 260 |
| 3 × 185 | 37/252 | 4.5 | 3.2 | 68.0 | 4935 | 0.164 | 30.5 | 310 | 300 |
| 3 × 240 | 48/252 | 4.5 | 3.4 | 73.0 | 5712 | 0.125 | 30.5 | 370 | 345 |
| 3 × 300 | ۶۱/۲52 | 4.5 | 3.5 | 77.0 | 6577 | 0. 1 | 30.5 | 420 | 390 |
| 3 × 400 | ۶۱/۲97 | 4.5 | 3.8 | 86.0 | 8081 | 0.0778 | 30.5 | 485 | 440 |
