جزئیات محصول:
پرداخت:
|
| رهبر ارکستر: | هادی مس ، کلاس 2 طبق IEC 60228 | عایق بندی: | XLPE |
|---|---|---|---|
| پوشش: | پی وی سی یا مقاوم در برابر شعله | ولتاژ تست: | 3.5KV/5 دقیقه |
| هسته ها: | 5 هسته | برنامه: | زیرزمینی ، صنعتی ، ساختمانی |
| شرکت: | گروه شنگوا | برند: | کابل Sh |
| برجسته کردن: | کابل برق عایق شده XLPE گیر افتاده,کابل برق عایق شده XLPE 3.5 کیلو ولت,3.5kV XLPE Insulated Power Cable |
||

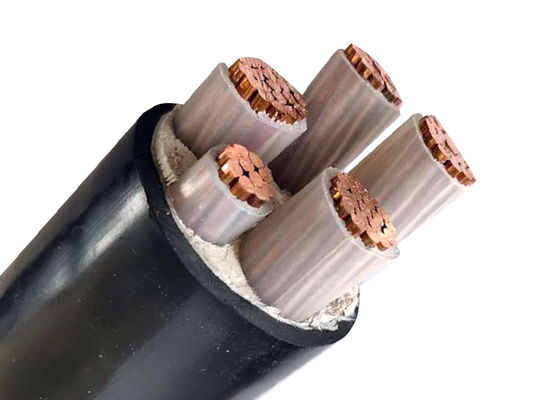

کابل برق عایق‌شده با XLPE با هادی مسی رشته‌ای پنج هسته‌ای 5Cx185 SQMM
در سیستم‌های الکتریکی حیاتی - از کارخانه‌های خودکار گرفته تا توزیع برق در ساختمان‌های بلند - انتقال انرژی پایدار و ایمن غیرقابل مذاکره است. گروه کابل شانگهای شنگ‌هوا با کابل برق عایق‌شده با XLPE 5Cx185 SQMM خود، که دارای هادی‌های مسی رشته‌ای، حفاظت چند لایه و عملکرد حرارتی پیشرو در صنعت برای کاربردهای 0.6/1 کیلوولت است، که در آن پایداری ولتاژ و ایمنی از اهمیت بالایی برخوردار است، انعطاف‌پذیری را مهندسی می‌کند.
طراحی 5 هسته‌ای شنگ‌هوا تعادل بی‌نظیری را برای شبکه‌های برق پیچیده ارائه می‌دهد:
| پارامتر | مشخصات 5Cx185 | مزیت رقابتی |
|---|---|---|
| رتبه‌بندی جریان | 375A (هوا) / 390A (خاک) | از ماشین‌آلات سنگین (به عنوان مثال، سیستم‌های CNC، کمپرسورها) پشتیبانی می‌کند 4
|
| ولتاژ تست | 3.5 کیلوولت/5 دقیقه (IEC 60502-1) | از آستانه‌های ایمنی 40٪ فراتر می‌رود 4
|
| وزن | 8,101 کیلوگرم/کیلومتر | مستحکم اما 25٪ سبک‌تر از معادل‌های زرهی فولادی 3
|
| محدوده عملیاتی | -20 درجه سانتی‌گراد تا +90 درجه سانتی‌گراد | عملکرد بدون وقفه از سایت‌های قطب شمال تا مزارع خورشیدی صحرا 2
|
کاربردها
برای قرار دادن در داخل و خارج از منزل. قادر به تحمل کشش خاصی در هنگام نصب است، اما نه نیروهای مکانیکی خارجی. قرار دادن کابل تک هسته‌ای در مجراهای مغناطیسی مجاز نیست.
استانداردها
بین‌المللی: IEC 60502-1، IEC 60228، VDE، ASTM، JS، BS
چین: GB/T 12706، (GB/T 18380-3 فقط برای ZR-YJV)
سایر استانداردها مانند BS، DIN و ICEA در صورت درخواست
داده‌های فنی
ولتاژ نامی: 0.6/1 کیلوولت
حداکثر دمای هادی: تحت شرایط عادی (90 درجه سانتی‌گراد)، اضطراری (130 درجه سانتی‌گراد) یا اتصال کوتاه حداکثر 5 ثانیه (250 درجه سانتی‌گراد).
حداقل دمای محیط 0 درجه سانتی‌گراد، پس از نصب و فقط زمانی که کابل در موقعیت ثابت قرار دارد
حداقل شعاع خمش: 20 x قطر خارجی کابل برای تک هسته‌ای
15 x قطر خارجی کابل برای چند هسته‌ای
گواهینامه‌ها
CE، RoHS، KEMA و موارد دیگر در صورت درخواست
اقلام تجاری: MOQ: 200 متر
شرایط پرداخت: 30٪ T/T قبل از تولید، 70٪ T/T قبل از تحویل
بسته‌بندی: درام آهنی چوبی
مشخصات
| مقطع اسمی هادی | تعداد رشته‌ها/قطر هادی | ضخامت عایق | ضخامت غلاف | تقریبی قطر خارجی |
تقریبی وزن |
حداکثر مقاومت DC هادی (20 درجه سانتی‌گراد) | ولتاژ تست AC | رتبه‌بندی جریان | |
| mm2 | pc/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | در هوا (A) | در خاک (A) |
| 5 × 4 | 1/2.25 | 0.7 | 1.8 | 14.5 | 349 | 4.61 | 3.5 | 34 | 45 |
| 5 × 6 | 1/2.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 5× 10 | 7/1.38 | 0.7 | 1.8 | 19.0 | 699 | 1.83 | 3.5 | 60 | 77 |
| 5 × 16 | 7/1.78 | 0.7 | 1.8 | 22.0 | 1013 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 7/2.14 | 0.9 | 1.8 | 25.0 | 1566 | 0.727 | 3.5 | 105 | 125 |
| 5 × 35 | 7/2.52 | 0.9 | 1.9 | 28.0 | 2083 | 0.524 | 3.5 | 125 | 155 |
| 5× 50 | 10/2.52 | 1.0 | 2.0 | 31.0 | 2921 | 0.387 | 3.5 | 160 | 185 |
| 5× 70 | 14/2.52 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 3 × 4+ 2 × 2.5 | 1/2.25+1/1.38 | 0.7 | 1.8 | 13.9 | 309 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6+ 2 × 4 | 1/2.76+1/2.25 | 0.7 | 1.8 | 15.3 | 413 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10+ 2 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 17.7 | 603 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16+ 2 × 10 | 7/1.78+7/1.38 | 0.7 | 1.8 | 20.7 | 888 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25+ 2 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24.0 | 1342 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35+ 2 × 16 | 7/2.52+7/1.78 | 0.9 | 1.8 | 25.7 | 1647 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50+ 2 × 25 | 10/2.52+7/2.14 | 1.0 | 1.9 | 28.8 | 2386 | 0.387 | 3.5 | 160 | 185 |
| 5 × 6 | 1/2.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 3 × 70+ 2 × 35 | 14/2.52+7/2.52 | 1.1 | 2.0 | 32.4 | 3201 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95+ 2 × 50 | 19/2.52+10/2.52 | 1.1 | 2.1 | 35.6 | 4269 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120+ 2 × 70 | 24/2.52+14/2.52 | 1.2 | 2.3 | 41.1 | 5437 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150+ 2 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 6519 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185+ 2 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 8101 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240+ 2 × 120 | 48/2.52+24/2.52 | 1.7 | 2.7 | 54.2 | 10340 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300+ 2 × 150 | 61/2.52+30/2.52 | 1.8 | 2.8 | 55.6 | 12810 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 10+ 1 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 18.3 | 649 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16+ 1 × 10 | 7/1.78+7/1.38 | 0.7 | 1.8 | 21.1 | 965 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25+ 1 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24..5 | 1456 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35+ 1 × 16 | 7/2.52+7/1.78 | 0.9 | 1.8 | 26.9 | 1863 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50+ 1 × 25 | 10/2.52+7/2.14 | 1.0 | 1.9 | 28.8 | 2633 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70+ 1 × 35 | 14/2.52+7/2.52 | 1.1 | 2.0 | 32.4 | 3565 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95+ 1 × 50 | 19/2.52+10/2.52 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120+ 1 × 70 | 24/2.52+14/2.52 | 1.2 | 2.3 | 41.1 | 5977 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150+ 1 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 7276 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185+ 1 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 9055 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240+ 1 × 120 | 48/2.52+24/2.52 | 1.7 | 2.7 | 54.2 | 11567 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300+ 1 × 150 | 61/2.52+30/2.52 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
