| رهبر ارکستر: | هادی مس رشته | عایق بندی: | XLPE |
|---|---|---|---|
| پوشش: | LSZH | ولتاژ تست: | 3.5KV/5 دقیقه |
| نام محصول: | کابل برق PVC عایق بندی شده XLPE | اصلی: | چند هسته ای |
| شرکت: | گروه شنگوا | برند: | کابل Sh |
| برجسته کردن: | کابل هادی مس پوشه PVC,کابل شانگهای شنگوا,کابل هادی مس,Shanghai Shenghua Cable,Copper Conductor Cable |
||

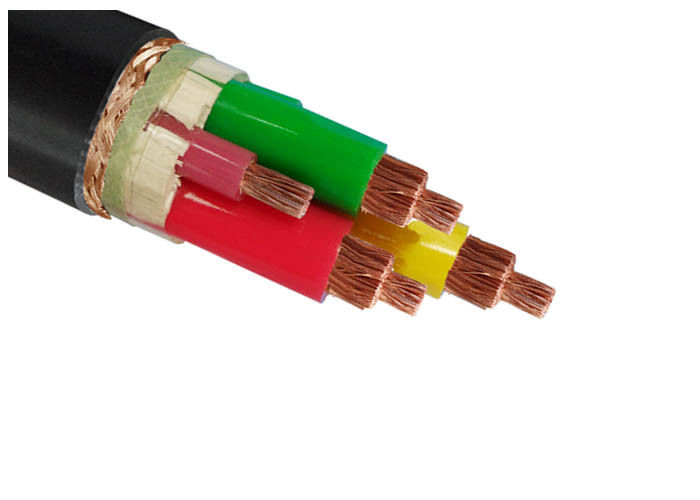

کابل برق N2XY مس
N2XY Conductor مس XLPE عایق پی وی سی کابلهای برق
در ستون فقرات شبکه های برق صنعتی ٬ از شبکه های هوشمند تا مزارع انرژی تجدید پذیر ٬ انعطاف پذیری الکتریکی موفقیت عملیاتی را تعریف می کند.گروه کابل شانگهای شنگوا با کابل های برق عایق شده N2XY Conductor XLPE خود قابلیت اطمینان بدون تعادل را ارائه می دهد.، برای انتقال 0.6 / 1kV در محیط های سخت طراحی شده است که در آن گرما، رطوبت و استرس مکانیکی راه حل های متعارف را تهدید می کند.
| پارامتر | N2XY 3×150+2×70 | N2XY 4×185+1×95 | برتری عملکرد |
|---|---|---|---|
| رتبه بندی فعلی | 325A (هوا) / 345A (زمین) | 375A (هوا) / 390A (زمین) | قدرت ماشین آلات سنگین در کارخانه های فولاد و مراکز داده |
| مقاومت راننده | 0.124 Ω/km (20°C) | 0.0991 Ω/km (20°C) | ۱۸ درصد کاهش در مصرف انرژی در مقایسه با هسته های آلومینیومی |
| ولتاژ تست | 3.5kV/5 دقیقه | 3.5kV/5 دقیقه | از آستانه های ایمنی IEC 60502 فراتر می رود 3
|
| وزن | 6۵۱۹ کیلوگرم/ کیلومتر | 9،055 kg/km | سبک وزن اما قوی برای تاسیسات طولانی مدت |
کابل هاي شنگوا با:
ساختمانی
هادی: هادی مس پیچیده، کلاس 2 طبق IEC 60228
عایق بندی: XLPE
پوشش: LSZH
ولتاژ تست:3.5KV/5 دقیقه
درخواست ها
کابل مناسب برای قرار دادن ثابت در AC 50Hz برای انتقال برق است.
استانداردها
بین المللی: VDE0276,IECASTM,JS,BS
چین: GB/T 12706، GB/T 19666
سایر استانداردها مانند BS،DIN و ICEA بر اساس درخواست
گواهینامه ها
ولتاژ نامی:0.6/1kV
حداکثر دمای هادی: در شرایط عادی (90 oC) ، اضطراری (130 oC) یا شارژ کوتاه بیش از 5 ثانیه (250°C) نیست.
حداقل دمای محیط 0 oC، پس از نصب و تنها زمانی که کابل در موقعیت ثابت باشد
حداقل شعاع خم: 20x کابل O.D برای تک هسته
15 x کابل O.D برای چند هسته
CE، RoHS، ، KEMA و تعداد بیشتری در صورت درخواست
اقلام تجاری: MOQ: 200m
شرایط پرداخت: ۳۰% T/T قبل از تولید، ۷۰% T/T قبل از تحویل
بسته بندی: طبل چوبی
مشخصات
| نام: قطعه قطعی هادی | رشته شماره/ دیه از مدور | ضخامت عایق | ضخامت پوشش | تقريباً. |
تقريباً وزن |
حداکثر مقاومت DC هدایت کننده (20 °C) | ولتاژ آزمون AC | رتبه بندی فعلی | |
| mm2 | pc/mm | mm | mm | (ملی متر) | در کیلوگرم | Ω /km | kV/5 دقیقه | در هوا (A) | در خاک ((A) |
| 5 × 4 | نصف25 | 0.7 | 1.8 | 14.5 | 349 | 4.61 | 3.5 | 34 | 45 |
| 5 × 6 | نصف76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 5×10 | 7/138 | 0.7 | 1.8 | 19.0 | 699 | 1.83 | 3.5 | 60 | 77 |
| 5 × 16 | 7/178 | 0.7 | 1.8 | 22.0 | 1013 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 7/214 | 0.9 | 1.8 | 25.0 | 1566 | 0.727 | 3.5 | 105 | 125 |
| 5 × 35 | 7/252 | 0.9 | 1.9 | 28.0 | 2083 | 0.524 | 3.5 | 125 | 155 |
| 5×50 | 10/252 | 1.0 | 2.0 | 31.0 | 2921 | 0.387 | 3.5 | 160 | 185 |
| 5×70 | 14/252 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 3 × 4 + 2 × 25 | 1/2.25+1/1.38 | 0.7 | 1.8 | 13.9 | 309 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6+ 2 × 4 | 1/2.76+1/2.25 | 0.7 | 1.8 | 15.3 | 413 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10+ 2 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 17.7 | 603 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16+ 2 × 10 | 7/1.78+7/1.38 | 0.7 | 1.8 | 20.7 | 888 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25+ 2 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24.0 | 1342 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35+ 2 × 16 | 7/2.52+7/178 | 0.9 | 1.8 | 25.7 | 1647 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50+ 2 × 25 | 10/2.52+7/2.14 | 1.0 | 1.9 | 28.8 | 2386 | 0.387 | 3.5 | 160 | 185 |
| 5 × 6 | نصف76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 3 × 70+ 2 × 35 | 14/2.52+7/2.52 | 1.1 | 2.0 | 32.4 | 3201 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95+ 2 × 50 | 19/2.52+10/2.52 | 1.1 | 2.1 | 35.6 | 4269 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120+ 2 × 70 | ۲۴/۲/۵۲ + ۱۴/۲52 | 1.2 | 2.3 | 41.1 | 5437 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150+ 2 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 6519 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185+ 2 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 8101 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240+ 2 × 120 | 48/2.52+24/2.52 | 1.7 | 2.7 | 54.2 | 10340 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300+ 2 × 150 | 61/2.52+30/2.52 | 1.8 | 2.8 | 55.6 | 12810 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 10+ 1 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 18.3 | 649 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16+ 1 × 10 | 7/1.78+7/1.38 | 0.7 | 1.8 | 21.1 | 965 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25+ 1 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24..5 | 1456 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35+ 1 × 16 | 7/2.52+7/178 | 0.9 | 1.8 | 26.9 | 1863 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50+ 1 × 25 | 10/2.52+7/2.14 | 1.0 | 1.9 | 28.8 | 2633 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70+ 1 × 35 | 14/2.52+7/2.52 | 1.1 | 2.0 | 32.4 | 3565 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95+ 1 × 50 | 19/2.52+10/2.52 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120+ 1 × 70 | ۲۴/۲/۵۲ + ۱۴/۲52 | 1.2 | 2.3 | 41.1 | 5977 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150+ 1 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 7276 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185+ 1 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 9055 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240+ 1 × 120 | 48/2.52+24/2.52 | 1.7 | 2.7 | 54.2 | 11567 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 + 1 × 150 | 61/2.52+30/2.52 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
