جزئیات محصول:
پرداخت:
|
| نام محصول: | کابل زرهی MV | عایق بندی: | XLPE |
|---|---|---|---|
| زره: | نوار فولادی ، سیم فولادی | رهبر ارکستر: | آلومینیوم مس |
| هسته ها: | سه هسته | استاندارد: | IEC، BS، IS، VDE |
| تضمین: | دو سال | نمونه رایگان: | آره |
| شرکت: | گروه شنگوا | برند: | کابل Sh |
| برجسته کردن: | کابل برق زرهی فولادی 6.6 کیلو ولت,کابل الکتریکی زره ای با سیم فولادی,Steel Wire Armoured Electrical Cable |
||
در اکوسیستم های صنعتی با ولتاژ بالا - از کارخانه های فولاد گرفته تا مزارع بادی فراساحلی - انعطاف پذیری الکتریکی فقط حیاتی نیست؛ بلکه غیرقابل مذاکره است. گروه کابل شانگهای شنگ هوا با کابل های الکتریکی زره دار (SWA) خود، امنیت برق حیاتی را ارائه می دهد که برای انتقال 6.6 کیلو ولت تا 35 کیلو ولت در فضای باز، زیرزمینی و کاربردهای صنعتی که در آن تنش مکانیکی، تداخل الکترومغناطیسی و دمای شدید، تداوم عملیاتی را تهدید می کند، طراحی شده است.
کابل های SWA شنگ هوا یک معماری لایه ای دقیق را برای غلبه بر خطرات صنعتی به کار می گیرند:
شاخص های کلیدی عملکرد
| پارامتر | کابل 6/10 کیلو ولت | کابل 18/30 کیلو ولت |
|---|---|---|
| ولتاژ تست | 21 کیلو ولت/5 دقیقه | 63 کیلو ولت/5 دقیقه |
| شعاع خمش | 15 × قطر | 15 × قطر |
| محدوده دما | -20 درجه سانتیگراد تا +90 درجه سانتیگراد | -20 درجه سانتیگراد تا +90 درجه سانتیگراد |
| اتصال کوتاه | 250 درجه سانتیگراد (حداکثر 5 ثانیه) | 250 درجه سانتیگراد (حداکثر 5 ثانیه) |
| مطابق با IEC 60502-2، GB/T 12706.2-2008، BS، DIN |
ستون های فقرات قدرت صنعتی
شبکه های انرژی تجدیدپذیر
زیرساخت های شهری
کابل های شنگ هوا از گواهینامه ها فراتر می روند:

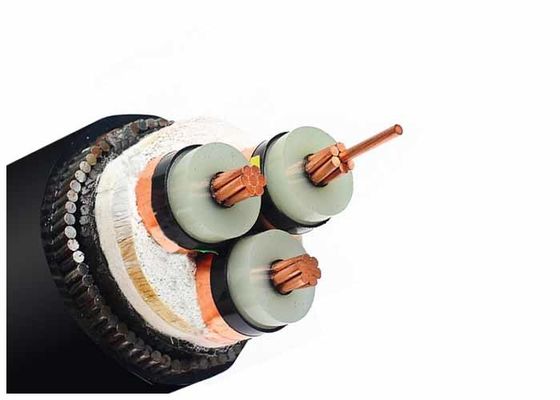

ساخت و ساز
1 ..... مس رشته ای بدون روکش
2 ..... لایه داخلی از مواد نیمه هادی
3 ..... عایق هسته ای از پلی اتیلن متقاطع
4 ..... لایه بیرونی از مواد نیمه هادی
5 ..... نوار نیمه هادی
6 ..... صفحه سیم های مسی
7 ..... نوار پرکننده، نخ یا کاغذ
8 ..... نوار بسته بندی نبافته یا مقاوم در برابر شعله
9 ..... روکش داخلی PVC اکسترود شده
10 .... زره نوار فولادی ضد زنگ
11 .... غلاف کلی: پلی وینیل کلرید (PVC) یا FR-PVC، PE، LSOH
کاربرد
در ایستگاه های ترانسفورماتور، بلوک های سوئیچینگ، در نیروگاه ها و کارخانه های صنعتی استفاده می شود. کابل برق ولتاژ متوسط برای کاربرد استاتیک در زمین، داخل و خارج از تاسیسات، فضای باز، در کانال های کابل، در آب، در شرایطی که کابل ها در معرض تنش مکانیکی و کششی سنگین تر قرار ندارند.
استانداردها
بین المللی: IEC 60502-2، IEC 60228
چین: GB/T 12706.2-2008
سایر استانداردها مانند BS، DIN و ICEA در صورت درخواست
| ولتاژ تست | 6 / 10 کیلو ولت | [کیلو ولت] | 21 / 5 دقیقه. |
| 12 / 20 کیلو ولت | [کیلو ولت] | 42 / 5 دقیقه. | |
| 18 / 30 کیلو ولت | [کیلو ولت] | 63 / 5 دقیقه. | |
| محدوده دما | در حال حرکت | -20 درجه سانتیگراد تا +90 درجه سانتیگراد | |
| ثابت | -20 درجه سانتیگراد تا +90 درجه سانتیگراد | ||
| دمای عملیاتی | اتصال کوتاه | درجه سانتیگراد | 250 |
| زمان اتصال کوتاه | حداکثر | [ثانیه] | 5 |
| شعاع خمش | حداقل | x قطر | 15 |
| قابلیت اشتعال | استاندارد | EN 50265-2-1 |
*) بسته بندی: CUT = کابل در طول های مختلف روی درام یا قرقره، برش احتمالی در طول مورد نیاز
جزئیات کابل برق MV (6 تا 35 کیلو ولت)
YJ: عایق XLPE
V: غلاف PVC
32: زره سیم فولادی - 3 هسته
22: زره نوار فولادی - 3 هسته
72: زره سیم آلومینیومی - 1 هسته
62: زره نوار فولادی ضد زنگ - 1 هسته
ZR: مقاوم در برابر شعله
| کابل برق MV (11 کیلو ولت 15 کیلو ولت 33 کیلو ولت) | ||
| مدل و شرح Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | شماره هسته | مساحت سطح مقطع هادی (mm2) |
| عایق xlpe | 1 هسته 3 هسته | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 میلی متر مربع |
| هسته مسی | ||
| YJV, N2XSY; کابل برق با غلاف PVC | ||
| YJV22; زره نوار فولادی، کابل برق با غلاف PVC | ||
| YJV32,YJV42; زره سیم فولادی، کابل برق با غلاف PVC | ||
| هسته آلومینیومی | ||
| YJLV, NA2XSY; کابل برق با غلاف PVC | ||
| YJLV22; زره نوار فولادی، کابل برق با غلاف PVC | ||
| YJLV32,YJLV42; زره سیم فولادی، کابل برق با غلاف PVC | ||
گواهی
ISO,CE, KEMA ,IEC, RoHS, CCC, P3C و موارد دیگر در صورت درخواست
بسته بندی و حمل و نقل
همه کابل ها برای صادرات به خوبی بسته بندی شده و توسط درام چوبی یا درام چوبی و فولادی محافظت می شوند. مواد بسته بندی به وزن و اندازه کابل بستگی دارد. پس از ارسال درام های کابل بسته بندی شده به بندر دریایی، آنها در کانتینر 20 FT یا کانتینر 40 FT بارگیری می شوند. تمام درام های کابل با کمربند ایمنی محکم ثابت می شوند تا از عدم حرکت در هنگام حمل و نقل دریایی اطمینان حاصل شود. اندازه کانتینر با توجه به وزن کل کالاهای بارگیری شده یا طبق نیاز مشتری انتخاب می شود.
خدمات
* ما یکی از بزرگترین تولید کنندگان سیم برق و کابل برق در چین هستیم و بیش از 20 سال تجربه تولید و بازاریابی داریم.
* ما OEM را می پذیریم. اندازه و مواد کابل سفارشی شده است. از آرم و طرح خودتان استقبال می شود. ما با توجه به نیاز و توضیحات شما تولید خواهیم کرد;
* لطفا برای اطلاعات بیشتر در مورد محصولات برای ما درخواست ارسال کنید و ما ظرف 12 ساعت به شما بازخورد خواهیم داد.
