جزئیات محصول:
پرداخت:
|
| نام محصول: | کابل مس زرهی تنش بالا | عایق بندی: | XLPE |
|---|---|---|---|
| زره: | عیاش | رهبر ارکستر: | مس |
| پوشش: | PVC، PE، LSOH | هسته ها: | یک هسته |
| استاندارد: | IEC، BS، IS، VDE | تضمین: | دو سال |
| شرکت: | گروه شنگوا | برند: | کابل Sh |
| برجسته کردن: | کابل برق زرهی عایق شده با XLPE,کابل برق زرهی با شیلد مسی,کابل برق زرهی فشار قوی,Copper Screen Armoured Electrical Cable,High Tension Armoured Electrical Cable |
||
در شریان‌های زیربنای مدرن—از ایستگاه‌های ترانسفورماتور تا شبکه‌های برق زیرزمینی—اعتمادپذیری یک گزینه نیست؛ بلکه یک ضرورت است. گروه کابل شانگهای شنگهوا با کابل برق زرهی آلومینیومی پیشرفته خود با روکش مسی و عایق XLPE به این نیاز پاسخ می‌دهد که برای انتقال برق فشار قوی (11 کیلوولت-33 کیلوولت) در چالش‌برانگیزترین محیط‌ها طراحی شده است.
ساخت و ساز مستحکم برای شرایط سخت:
معیارهای عملکرد بی‌نظیر:
طول عمر مقرون به صرفه:
شبکه‌های برق زیرزمینی: انواع زرهی نوار فولادی (YJV22/YJLV22) برای پست‌های شهری
کابلهای شنگهوا با موارد زیر مطابقت دارند:

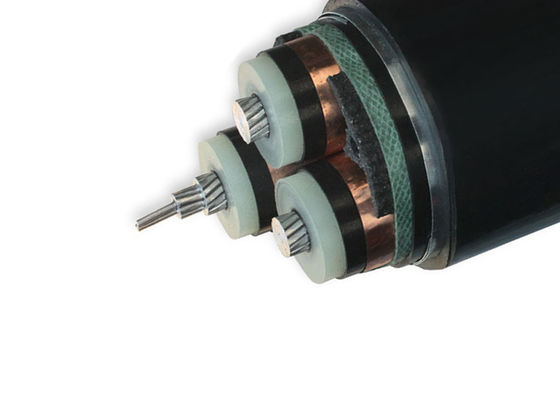

جزئیات کابل برق زرهی فشار قوی
YJ: عایق XLPE
V: غلاف PVC
32: زره سیم فولادی—3 هسته
22: زره نوار فولادی—3 هسته
72: زره سیم آلومینیومی—1 هسته
62: زره نوار فولادی ضد زنگ—1 هسته
ZR: مقاوم در برابر شعله
استانداردها
بین‌المللی: IEC 60502-2, IEC 60228
چین: GB/T 12706.2-2008
سایر استانداردها مانند BS,DIN و ICEA در صورت درخواست
| کابل برق MV (11 کیلوولت 15 کیلوولت 33 کیلوولت) | ||
| مدل و شرح Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | تعداد هسته | مساحت مقطع هادی (mm2) |
| عایق XLPE | 1 هسته 3 هسته | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 میلی‌متر مربع |
| هسته Cu | ||
| YJV, N2XSY; کابل برق با غلاف PVC | ||
| YJV22; کابل برق با غلاف PVC و زره نوار فولادی | ||
| YJV32,YJV42; کابل برق با غلاف PVC و زره سیم فولادی | ||
| هسته Al | ||
| YJLV, NA2XSY; کابل برق با غلاف PVC | ||
| YJLV22; کابل برق با غلاف PVC و زره نوار فولادی | ||
| YJLV32,YJLV42; کابل برق با غلاف PVC و زره سیم فولادی |
||
کاربرد:
الف. در ایستگاه‌های ترانسفورماتور، بلوک‌های سوئیچینگ، در نیروگاه‌ها و کارخانه‌های صنعتی استفاده می‌شود. کابل برق ولتاژ متوسط برای کاربرد استاتیک در زمین، داخل و خارج از تأسیسات، در فضای باز، در کانال‌های کابل، در آب، در شرایطی که کابل‌ها در معرض تنش مکانیکی و کششی سنگین‌تری قرار ندارند.
ب. برای جلوگیری از اثرات ضربه خارجی، لایه نیمه‌رسانای چسبنده اکسترود شده بین هادی و عایق، همراه با هادی مسی متحدالمرکز، محدودیت میدان الکتریکی و مقاومت در برابر تخلیه‌های جزئی را تضمین می‌کند.
ج. با توجه به ضریب بسیار کم تلفات دی‌الکتریک آن، که در طول عمر عملیاتی آن ثابت می‌ماند، و با توجه به خاصیت عایق‌بندی عالی مواد XLPE، که به طور محکم طولی با صفحه داخلی و خارجی مواد نیمه‌رسانا (اکسترود شده در یک فرآیند) متصل شده است، کابل از قابلیت اطمینان عملیاتی بالایی برخوردار است.
ساخت و ساز
| هادی: | مس گرد آلومینیومی، چند سیم رشته‌ای فشرده (RM)، کلاس 2 مطابق با HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| صفحه داخلی: | پوست نیمه‌رسانای اکسترود شده روی هادی |
| عایق: | XLPE (پلی اتیلن متقاطع، علامت اخیر: PE-X) ترکیب DIX 8 مطابق با HRN HD 620 S1 ili 2XI1 مطابق با DIN VDE 0207 dio 22 |
| صفحه خارجی: | پوست نیمه‌رسانای اکسترود شده روی عایق، به صورت طولی با عایق متصل شده است (+ نوار مواد نیمه‌رسانا) |
| صفحه هادی: | نوار مسی پیچیده شده در ضد مارپیچ |
| پرکننده: | نوارهای پرکننده، نخ یا کاغذ |
| پیچیدن: | نوار پیچشی نبافته یا مقاوم در برابر شعله یا ضد آب |
| پوشش داخلی: | PVC اکسترود شده |
| زره: | سیم آلومینیومی |
| غلاف کلی | پلی وینیل کلرید (PVC) یا FR-PVC, PE, LSOH |
| رنگ غلاف | مشکی، قرمز یا سفارشی |
پارامتر فنی
| مقطع اسمی هادی | تعداد رشته‌ها/قطر هادی | ضخامت عایق | ضخامت غلاف داخلی | قطر سیم زره | ضخامت غلاف | تقریبی O.D. |
تقریبی وزن |
حداکثر مقاومت DC هادی (20 درجه سانتی‌گراد) | ولتاژ تست AC | رتبه جریان | |
| mm2 | pc/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | در هوا (A) | در خاک (A) |
| 1 × 50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | 14/2.52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24/2.52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 30/2.52 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/2.52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/2.97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
بسته‌بندی و حمل و نقل
تمام کابلهای صادراتی به خوبی بسته‌بندی و توسط درام چوبی یا درام چوبی و فولادی محافظت می‌شوند. مواد بسته‌بندی به وزن و اندازه کابل بستگی دارد. پس از ارسال درام‌های کابل بسته‌بندی شده به بندر دریایی، آنها در کانتینر 20 فوتی یا کانتینر 40 فوتی بارگیری می‌شوند. تمام درام‌های کابل با کمربند ایمنی محکم ثابت می‌شوند تا از عدم حرکت در طول حمل و نقل دریایی اطمینان حاصل شود. اندازه کانتینر با توجه به وزن کل کالاهای بارگیری شده یا طبق نیاز مشتری انتخاب می‌شود.
