جزئیات محصول:
پرداخت:
|

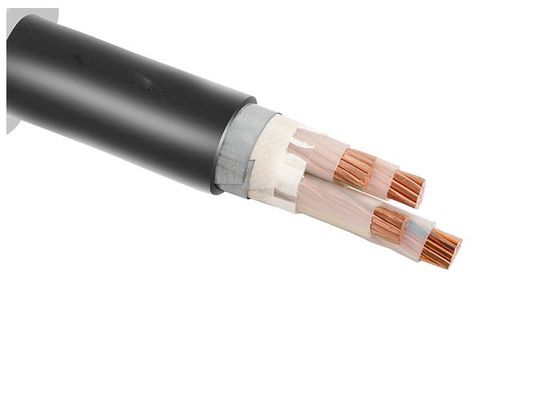

| نوع مدل: | کابل زرهی سیم فلزی 4 هسته | ولتاژ نامی: | 0.6/1 کیلو ولت |
|---|---|---|---|
| عایق بندی: | XLPE | رهبر ارکستر: | مس |
| زره: | سیم فولادی | اندازه ها: | 1~ 630mm2 |
| هسته ها: | 4 هسته | مواد غلاف: | PVC، PE، LSOH |
| استانداردها: | IEC / BS / IS / VDE | تضمین: | دو سال |
| نمونه رایگان: | قابل ارزیابی | شرکت: | گروه شنگوا |
| برند: | کابل Sh | ||
| برجسته کردن: | کابل الکتریکی زره ای XLPE,4 هسته کابل الکتریکی زرهی,کابل الکتریکی زره ای با سیم فولادی,4 Cores Armoured Electrical Cable,Steel Wire Armoured Electrical Cable |
||
در زیرساخت های بحرانی-از شبکه های مترو گرفته تا گیاهان صنعتی-انعطاف پذیری برقی غیر قابل مذاکره است. گروه کابل شانگهای Shenghua 35+ سال تخصص مهندسی را برای تهیه کابل های زرهی سیم فولادی 4 هسته ای (SWA) که در برابر بارهای خرد کننده ، قرار گرفتن در معرض شیمیایی و دمای شدید در عین حال از انتقال قدرت بی عیب و نقص تا 35 کیلوولت استفاده می کنند ، استفاده می کند.
حفاظت از درجه نظامی
برای شرایط شدید مهندسی شده است
رعایت و ایمنی اول
با 10+ پایگاه تولید در سراسر چین و صادرات به 30+ کشور ، Shenghua مقیاس را با دقت ترکیب می کند:
برنامه های کاربردی: برای خط انتقال و توزیع برق با ولتاژ با ارزش 35kV و در زیر استفاده می شود.
مقاوم در برابر گرما و پیری ، محیط زیست مقاوم در برابر استرس و مقاومت در برابر خوردگی شیمیایی ، اما همچنین ساده
ساختار ، وزن سبک ، بدون محدودیت با افت قطره و کمک هزینه درجه حرارت بالا برای کار طولانی مدت.
استانداردها: بین المللی: IEC 60502-2 ، IEC 60228
چین: GB/T 12706.2-2008
استانداردهای دیگر مانند BS ، DIN و ICEA در صورت درخواست
ساخت و ساز:
| هادی | هادی مس فشرده ، کلاس 2 طبق IEC 60228 |
| هادی مس جامد دایره ای ، کلاس 1 طبق IEC 60228 | |
| عایق | XLPE (پلی اتیلن متقاطع) |
| پرکننده | پر کننده PP |
| نوار بسته بندی | غیر بافته شده |
| پوشش داخلی | PVC اکسترود |
| زره | سیم فلزی |
| غلاف کلی |
پی وی سی مقاوم در برابر موریانه |
داده های فنی:
ولتاژ دارای امتیاز: 0.6/1kV
حداکثر دمای هادی: تحت شرایط طبیعی (90 درجه سانتیگراد) ، اضطراری (130 درجه سانتیگراد) یا مدار کوتاه بیش از 5 ثانیه (250 درجه سانتیگراد) شرایط نیست.
حداقل دمای محیط 0 درجه سانتیگراد ، پس از نصب و فقط هنگامی که کابل در حالت ثابت قرار دارد
حداقل شعاع خمش: کابل 20 X برای کابلهای غیر زرهی تک هسته ای
15 کابل OD برای کابل های زرهی تک هسته ای
15 کابل OD برای کابل های غیر زرهی چند هسته ای
12 کابل OD برای کابل های زرهی چند هسته ای
مشخصات:
| نامزد مقطع هادی |
رشته شماره/دیا. هادی |
ضخامت عایق | ضخامت پوشش داخلی | دیا. سیم زره | ضخامت غلاف | تقریبا اود |
تقریبا وزن |
حداکثر مقاومت DC از هادی (20 ℃) | آزمایش ولتاژ AC | رتبه فعلی | |
| mm2 | رایانه شخصی/میلی متر | مگنی | مگنی | (میلی متر) | کیلوگرم در کیلومتر | ω /کیلومتر | kV/5min | در هوا (الف) | در خاک (الف) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 70 4 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24/2.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
ما قادر به اجرای دقیق ترین برنامه های تحویل با توجه به سفارش خرید هستیم.
تحقق مهلت همیشه اولویت اصلی است زیرا هرگونه تأخیر در تحویل کابل می تواند به تأخیر کلی پروژه و بیش از حد هزینه کمک کند.
کابل در قرقره های چوبی ، جعبه های راه راه و سیم پیچ تهیه می شود. انتهای کابل با BOPP مهر و موم شده است
نوار چسب خود و کلاه های آب بندی غیر هیروسروسکوپی برای محافظت از خاتمه کابل از رطوبت.
مارک مورد نیاز باید با یک ماده ضد آب و هوا در قسمتهای خارجی طبل چاپ شود
با توجه به نیاز مشتری.
