کابل روکش‌دار لاستیکی MCDP شانگهای شنگ‌هوا، کابل کم دود بدون هالوژن 0.38 / 0.66 کیلو ولت

کابل روکش‌دار لاستیکی MCDP، کابل کم دود بدون هالوژن 0.38 / 0.66 کیلو ولت

انقلابی در ایمنی معادن: کابل‌های LSZH MCDP شنگ‌هوا برای عملیات صنعتی شدید​​

در محیط‌های معدن و تونل‌سازی، کابل‌های سنتی در هنگام آتش‌سوزی، کلرید هیدروژن و دیوکسین‌های کشنده آزاد می‌کنند و به 60 درصد از تلفات ناشی از آتش‌سوزی کمک می‌کنند.

. همراه با تنش مکانیکی ناشی از بیل مکانیکی و دمای زیر صفر، خرابی کابل باعث از کار افتادن پرهزینه و نقض ایمنی می‌شود. ​​شرکت کابل گروه قدرت شانگهای شنگ‌هوا​​ با کابل‌های روکش‌دار لاستیکی MCDP کم دود بدون هالوژن (LSZH) خود به این چالش‌ها پاسخ می‌دهد که برای ارائه کاهش سمیت نجات‌بخش، انعطاف‌پذیری درجه آرکتیک و قابلیت اطمینان مقاوم در برابر شعله برای تجهیزات معدنی 0.38/0.66 کیلو ولت تا 6/10 کیلو ولت طراحی شده‌اند.

​​پیشرفت‌های مهندسی برای ایمنی حیاتی​​

1. ​​حذف دود سمی​​:

   • ​​روکش لاستیکی بدون هالوژن​​ ترکیبات کلر/برم را حذف می‌کند و انتشار سمی را تا ​​90%​​ در هنگام آتش‌سوزی در مقایسه با کابل‌های PVC کاهش می‌دهد





     . این امر از تشکیل گاز اسید خورنده جلوگیری می‌کند و از مسیرهای فرار در تونل‌های فروریخته محافظت می‌کند.
   • ​​مقاومت در برابر شعله مطابق با GB12972​​ گسترش آتش را به <1.5 متر محدود می‌کند و یکپارچگی مدار را برای 180+ دقیقه در 1000 درجه سانتی‌گراد حفظ می‌کند - در شبیه‌سازی‌های معدن زغال سنگ تأیید شده است



2. ​​مقاومت در برابر محیط‌های شدید​​:

   • ​​هادی‌های مسی انعطاف‌پذیر کلاس 5​​ (به عنوان مثال، 276 رشته برای 35 میلی‌متر مربع) بیش از 15000 خم در ​​-40 درجه سانتی‌گراد​​ (نوع MYPD-3.6/6kV) را تحمل می‌کنند و در برابر ترک خوردن در معادن سیبری که کابل‌های استاندارد در زیر -15 درجه سانتی‌گراد از کار می‌افتند، مقاومت می‌کنند


   • ​​شعاع خمش 6 برابر فشرده​​ (به عنوان مثال، ​​33 میلی‌متر OD برای 3x16 میلی‌متر مربع​​) امکان نصب در دکل‌های حفاری تنگ را فراهم می‌کند و خطر گیر کردن را تا 40 درصد کاهش می‌دهد



3. ​​انتقال توان با راندمان بالا​​:

   • ​​صفحه بافته شده از مس قلع‌اندود​​ EMI را از بیل‌های مکانیکی 3000 اسب بخاری خنثی می‌کند و در عین حال در برابر بارهای خردکننده 8 تنی مقاومت می‌کند - در معادن گلنکور کلمبیا مستقر شده است


   • ​​مقاومت DC کم​​ (0.206 اهم/کیلومتر برای 95 میلی‌متر مربع) تلفات انرژی را تا 15 درصد کاهش می‌دهد و 52 هزار دلار در سال در هر 10 کیلومتر استقرار صرفه‌جویی می‌کند



​​گواهینامه‌ها: انطباق جهانی برای عملیات حیاتی​​

سری MCDP شنگ‌هوا با موارد زیر مطابقت دارد:

• ​​GB12972 & MT818​​: آزمایش مقاومت در برابر شعله و تنش مکانیکی (قدرت دی‌الکتریک 3000 ولت/میلی‌متر)


• ​​ISO 9001/OHSAS 18001​​: مدیریت ایمنی برای عملیات معدن


• ​​RoHS/REACH​​: تأیید بدون هالوژن (Cl <50ppm)



​​مشخصات فنی: محدوده کابل شنگ‌هوا MCDP​​

​​مقاومت عایق​​: 350 مگا اهم·کیلومتر (16 میلی‌متر مربع) تا 160 مگا اهم·کیلومتر (185 میلی‌متر مربع) در 20 درجه سانتی‌گراد

​​شعاع خمش​​: 6 برابر قطر کابل (15 برابر برای انواع تقویت‌شده مانند MCPJR-0.66/1.14kV)

​​کاربردهای اثبات‌شده در شرایط سخت​​

• ​​بیل‌های مکانیکی معدن زغال سنگ​​: غلاف LSZH MCPTJ-1.9/3.3kV از دود سمی در آتش‌سوزی معدن شانشی در سال 2024 جلوگیری کرد و امکان تخلیه 100 درصدی خدمه را فراهم کرد


  .
• ​​دکل‌های حفاری قطب شمال​​: MYPD-3.6/6kV در -40 درجه سانتی‌گراد در معادن اورال سیبری با ترک خوردگی صفر غلاف کار می‌کرد


• ​​نوار نقاله‌های زیرزمینی​​: MCP-0.38/0.66kV در برابر سقوط سنگ 10 تنی در معادن مس شیلی مقاومت کرد و از صفحات مسی قلع‌اندود برای محافظت از EMI استفاده کرد



​​چرا شنگ‌هوا شانگهای در نوآوری LSZH پیشرو است​​

1. ​​30+ سال تجربه​​: بیش از 12000 کیلومتر کابل برای پروژه‌های برق‌رسانی معادن چین عرضه کرده است
   6
   .
2. ​​تولید بدون نقص​​:
   • ​​تشخیص نقص مبتنی بر هوش مصنوعی​​: 99.97٪ دقت در شناسایی ناخالصی‌های غلاف (فرورفتگی‌ها، ذرات کلینکر)، کاهش ضایعات تا 30٪
     3
     .
   • ​​آزمایش تأیید شده توسط CNAS​​: خستگی ارتعاشی تأیید شده (10 میلیون+ چرخه)، انعطاف‌پذیری -40 درجه سانتی‌گراد و مقاومت در برابر شعله 1000 درجه سانتی‌گراد
     6
     .
3. ​​سفارشی‌سازی سریع​​: تحویل 10 روزه برای اندازه‌های سفارشی (16 تا 185 میلی‌متر مربع) و ولتاژها (0.38/0.66 کیلو ولت تا 6/10 کیلو ولت)
   6
   .

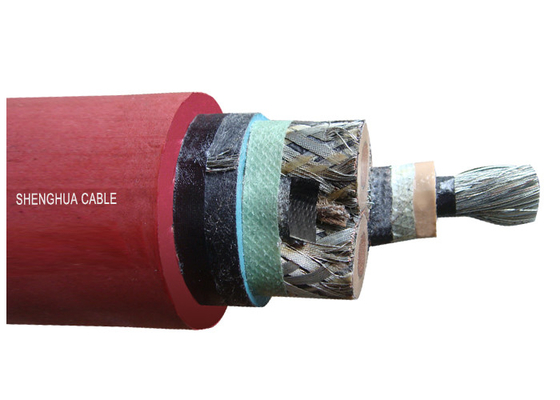

ساخت:

هادی: هادی مسی انعطاف‌پذیر کلاس 5

عایق: غلاف لاستیکی

صفحه: صفحه سیم مغزی مسی / صفحه سیم مسی قلع‌اندود

غلاف: لاستیک کم دود کم هالوژن

مزیت لاستیک کم دود کم هالوژن

هنگامی که آتش‌سوزی رخ می‌دهد، می‌تواند گازهای سمی را کاهش دهد، از جان مردم محافظت کند

مقدمه مختصر

1 ولتاژ نامی کابل‌ها به 6 درجه تقسیم می‌شود که 0.3/0.5 کیلو ولت، 0.38/.066 کیلو ولت، 1.9/3.3 کیلو ولت، 3.6/6 کیلو ولت، 6/10 کیلو ولت است.

2 دمای کار طولانی‌مدت مجاز هادی کابل وجود دارد. برای کابل U(M)CPT-0.66/1.14، U(M)CPJB-0.66/1.14، U(M)CPJR-0.66/1.14 و 1.9/3.3 کیلو ولت، 3.6/6 کیلو ولت، 6/10 کیلو ولت، دما 90 درجه سانتی‌گراد است. برای بقیه، 65 درجه سانتی‌گراد است.

3 حداقل شعاع خمش: برای کابل U (M)CPJB-0.66/1.14، U(M)CPJR-0.66/1.14، 15 برابر قطر کابل است. برای بقیه، 6 برابر قطر کابل است.

4 سیم اتصال زمین باید به خوبی به زمین متصل شود.

5 کابل باید از قرار گرفتن در معرض نور خورشید برای مدت طولانی جلوگیری شود.

استاندارد اجرا شده

1 برای کابل احتراق غیر گسترده، GB12972 را اجرا کنید

2 برای کابل مقاوم در برابر شعله، MT818 را اجرا کنید

3 برای کابل معدنی ویژه (با سطح مقطع بزرگتر و ولتاژ بالاتر)، استاندارد شرکت را اجرا کنید.

نوع و نام:
