کابل روکش لاستیکی با روکش فلزی گروه شانگهای شنگ‌هوا 0.66 / 1.14 کیلو ولت، گواهی CE KEMA

کابل روکش‌دار لاستیکی با صفحه‌بندی فلزی 0.66 / 1.14 کیلوولت دارای گواهینامه CE KEMA

تامین برق معادن زغال سنگ: کابل‌های صفحه‌بندی شده فلزی شنگ‌هوا، انقلابی در ایمنی زیرزمینی​​

در عملیات استخراج زغال سنگ که انفجارهای متان، ریزش سنگ و دمای -40 درجه سانتی‌گراد سیستم‌های الکتریکی را تهدید می‌کند، ​​خرابی کابل‌ها 30 درصد از حوادث و زمان از کار افتادگی پرهزینه را ایجاد می‌کند​​. طرح‌های سنتی تحت تنش مکانیکی ترک می‌خورند یا در هنگام بروز خطا، دودهای سمی منتشر می‌کنند. ​​شرکت کابل گروه شنگ‌هوا شانگهای​​ این چالش‌ها را با ​​کابل‌های معدنی MCP دارای گواهی CE/KEMA​​ خود حل می‌کند—که با صفحه‌های مسی قلع‌اندود، عایق EPR درجه‌بندی شده برای مناطق قطبی و غلاف CPE مقاوم در برابر شعله طراحی شده‌اند تا برق ضد انفجار را برای برش‌دهنده‌های زغال سنگ، مته‌ها و نوار نقاله‌هایی که با ولتاژ 0.66/1.14 کیلوولت کار می‌کنند، تامین کنند.

​​مهندسی سه‌لایه برای استخراج در شرایط سخت​​

1. ​​فناوری صفحه‌بندی ضد انفجار​​:

   • ​​صفحه‌بندی بافته شده از مس قلع‌اندود​​ (سری MCPTJ) تداخل الکترومغناطیسی از برش‌دهنده‌های ولتاژ بالا را مسدود می‌کند و جرقه قوس را مهار می‌کند—که در محیط‌های غنی از متان مانند معادن زغال سنگ شانشی حیاتی است​


   • ​​غلاف CPE بدون هالوژن​​ (مطابق با GB12972) انتشار دود سمی را تا ​​90%​​ در هنگام اتصال کوتاه کاهش می‌دهد و یکپارچگی مدار را به مدت 180 دقیقه در دمای 1000 درجه سانتی‌گراد حفظ می‌کند​



2. ​​انعطاف‌پذیری و دوام زیر صفر​​:

   • ​​هادی‌های مسی کلاس 5​​ (به عنوان مثال، 276 رشته برای 35 میلی‌متر مربع) بیش از 15000 خمیدگی را در دمای -40 درجه سانتی‌گراد تحمل می‌کنند—ایده‌آل برای جابجایی برش‌دهنده‌های زغال سنگ در معادن سیبری که در آن لاستیک استاندارد زیر -15 درجه سانتی‌گراد ترک می‌خورد​


   • ​​شعاع خمش 6 برابر تقویت شده​​ (در مقابل 8 برابر استاندارد صنعت) از آسیب عایق در تونل‌های تنگ جلوگیری می‌کند​



3. ​​مقاومت در برابر خرد شدن و راندمان​​:

   • ​​هسته‌های 185 میلی‌متر مربع​​ (MCPT-0.66/1.14KV) بارهای خردکننده 8 تنی را تحمل می‌کنند، با غلاف CPE که در برابر سایش از سیستم‌های نوار نقاله مقاومت می‌کند​


   • ​​مقاومت DC کم​​ (0.206 اهم/کیلومتر برای 95 میلی‌متر مربع) تلفات انرژی را تا ​​15%​​ کاهش می‌دهد و سالانه 38 هزار دلار در هر 10 کیلومتر کابل صرفه‌جویی می‌کند​



​​دارای گواهی برای استانداردهای جهانی استخراج​​

سری MCP شنگ‌هوا مطابق با:

• ​​گواهینامه‌های CE/KEMA​​: برای تحمل ولتاژ 1.14 کیلوولت و محافظ EMI تایید شده است​





  .
• ​​GB12972 و MT818​​: انطباق با مقاومت در برابر شعله (مقاومت دی‌الکتریک 3000 ولت/میلی‌متر)​


• ​​ISO 9001/OHSAS 18001​​: مدیریت ایمنی برای معادن زغال سنگ​



​​مشخصات فنی: محدوده کابل معدنی MCP شنگ‌هوا​​

عایق: EPR | غلاف: CPE | حداقل شعاع خمش: 6 برابر قطر کابل​

​​کاربردهای حیاتی استخراج​​

• ​​برش‌دهنده‌های زغال سنگ​​: صفحه MCPTJ-0.66/1.44kV جرقه قوس را در معادن مغولستان داخلی خنثی می‌کند و از اشتعال متان جلوگیری می‌کند​


• ​​مته‌های زیرزمینی​​: MZ-0.3/0.5kV مته‌های زغال سنگ سیبری را در دمای -40 درجه سانتی‌گراد بدون ترک خوردن غلاف تغذیه می‌کند​


• ​​حمل و نقل ولتاژ بالا​​: MYPT-6/10KV (3×185 میلی‌متر مربع) بارهای 8 تنی را در تونل‌های کلمبیا تحمل می‌کند​



​​چرا مهندسان به شانگهای شنگ‌هوا اعتماد دارند​​

• ​​آزمایشگاه‌های دارای گواهی CNAS​​: آزمایش‌های دقیق برای:
  • ​​خستگی ارتعاشی​​: بیش از 10 میلیون چرخه (ISO 6945)​


  • ​​مقاومت در برابر روغن​​: 72 ساعت غوطه‌وری در روغن ASTM #3​


• ​​سفارشی‌سازی سریع​​: تحویل 10 تا 15 روز برای صفحه‌ها/ولتاژهای سفارشی (به عنوان مثال، 95 میلی‌متر مربع تا 185 میلی‌متر مربع)​


• ​​پروژه‌های جهانی​​: بیش از 1200 کیلومتر کابل برای معادن قزاقستان گلنکور تامین شده است که زمان از کار افتادگی را تا ​​65%​​ کاهش داده است​

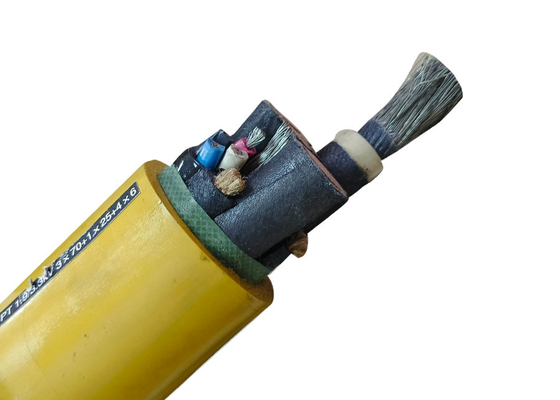

ساخت و ساز:

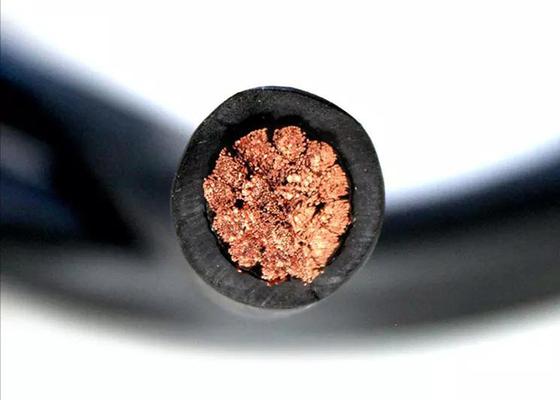

هادی: هادی مسی انعطاف‌پذیر کلاس 5
عایق: EPR
صفحه: صفحه بافته شده از سیم مسی / صفحه سیم مسی قلع‌اندود
غلاف: CPE


کابل معدنی صفحه‌بندی شده فلزی انعطاف‌پذیر 0.66/1.14 کیلوولت (برای برش‌دهنده زغال سنگ)
1. کاربرد
این کابل انعطاف‌پذیر با روکش لاستیکی در استخراج زغال سنگ استفاده می‌شود. اتصال منبع تغذیه دستگاه استخراج زغال سنگ و تجهیزات مشابه.

2. دمای کار
دمای کار مجاز هسته 65 درجه سانتی‌گراد است
حداقل شعاع خمش آن شش برابر اندازه قطر کابل است. کابل با غلاف زرد نباید برای مدت طولانی در معرض آفتاب قرار گیرد.

3. مدل و کاربرد

MY-0.38/0.66
انعطاف‌پذیر متحرک با روکش لاستیکی
کابل معدنی
ولتاژ نامی 0.38/0.66 کیلوولت، اتصال منبع تغذیه
دستگاه استخراج زغال سنگ

MYP-0.66/1.14
صفحه‌بندی شده فلزی، روکش لاستیکی
کابل معدنی انعطاف‌پذیر متحرک
ولتاژ نامی 0.66/1.14 کیلوولت، اتصال منبع تغذیه
دستگاه استخراج زغال سنگ

MC-0.38/0.66
کابل انعطاف‌پذیر با روکش لاستیکی
برای دستگاه استخراج زغال سنگ
ولتاژ نامی 0.38/0.66 کیلوولت، اتصال منبع تغذیه
دستگاه استخراج زغال سنگ و تجهیزات مشابه

MCP-0.66/1.14
انعطاف‌پذیر با روکش لاستیکی صفحه‌بندی شده
کابل برای دستگاه استخراج زغال سنگ
ولتاژ نامی 0.66/1.14 کیلوولت، اتصال منبع تغذیه
دستگاه استخراج زغال سنگ و تجهیزات مشابه

MCPTJ-0.66/1.44
کابل انعطاف‌پذیر با روکش لاستیکی نظارت صفحه‌بندی شده فلزی برای استخراج زغال سنگ
ولتاژ نامی 0.66/1.14 کیلوولت، اتصال منبع تغذیه
دستگاه استخراج زغال سنگ و تجهیزات مشابه

MZ-0.3/0.5
کابل انعطاف‌پذیر با روکش لاستیکی
برای مته برقی زغال سنگ
ولتاژ نامی 0.3/0.5 کیلوولت، اتصال منبع تغذیه
مته برقی زغال سنگ

مشخصات فنی


1 برای کابل غیر قابل اشتعال، GB12972 را اجرا کنید
2 برای کابل مقاوم در برابر شعله، MT818 را اجرا کنید
3 برای کابل معدنی ویژه (با سطح مقطع بزرگتر و ولتاژ بالاتر)، استاندارد شرکت را اجرا کنید.
اندازه هسته
ضخامت اسمی
