جزئیات محصول:
پرداخت:
|
| کاندومکستور فاز: | آلومینیوم | هادی: | آلیاژ آلومینیوم |
|---|---|---|---|
| عایق بندی: | XLPE | ولتاژ نامی: | 0.6/1 کیلو ولت |
| هسته ها: | 4 | برنامه: | خط برق بالای سر |
| شرکت: | گروه شنگوا | برند: | کابل Sh |
| برجسته کردن: | کابل برق هوایی,کابل برق شنگوا,کابل هوایی بسته بندی شده با سیم حامل,Shenghua Power Cable,1 Messenger Aerial Bundled Cable |
||

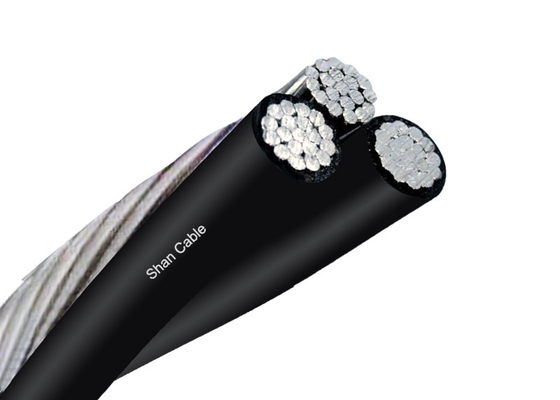

کابل عایق‌بندی شده هوایی XLPE، کابل برق هوایی با 1 هادی نگهدارنده
توضیحات
3 هادی فاز + 1 هادی نگهدارنده
کابلهای بسته‌بندی شده هوایی که برای خطوط توزیع هوایی طراحی شده‌اند، دارای یک نگهدارنده خنثی عایق‌بندی شده از جنس AAAC هستند که هادی فاز آلومینیومی عایق‌بندی شده به صورت مارپیچی روی آن پیچیده شده است. کابل‌ها با ولتاژ 0.6/1(1.2) کیلوولت رتبه‌بندی شده‌اند و با IEC60502 مطابقت دارند.
ساختمان
الف) فاز - هادی فاز باید از هادی آلومینیومی با شرایط H68 و رشته‌ای دایره‌ای فشرده باشد.
ب) خنثی یا نگهدارنده - هادی خنثی یا نگهدارنده باید از هادی آلیاژ آلومینیوم و رشته‌ای دایره‌ای فشرده باشد.
2. عایق:
فاز، هادی‌های خنثی باید با پلی اتیلن (PE) به عنوان عایق اکسترود شوند.
برنامه مشخصات فنی
| هادی فاز | |||||||||||
| مساحت مقطع اسمی | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| تعداد هسته | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| حداقل تعداد سیم | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| ضخامت عایق اسمی | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| قطر هسته عایق‌بندی شده | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| حداکثر مقاومت DC در 20℃ | ohm/km | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| رتبه جریان در باد ساکن، محیط | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| دما=30℃ | |||||||||||
| دمای هادی=75℃ | |||||||||||
| هادی نگهدارنده | |||||||||||
| مساحت مقطع اسمی | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| حداقل تعداد سیم | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| ضخامت عایق اسمی | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| قطر هسته عایق‌بندی شده | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| حداکثر مقاومت DC در 20℃ | ohm/km | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| بار شکست محاسبه شده | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| کابل تکمیل شده | |||||||||||
| قطر کلی تقریبی | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| وزن تقریبی کابل | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| طول بسته‌بندی | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
ما قادر به برآورده کردن دقیق‌ترین برنامه‌های تحویل مطابق با هر سفارش خرید هستیم. رعایت مهلت مقرر همیشه در اولویت است، زیرا هرگونه تاخیر در تحویل کابل می‌تواند به تاخیر کلی پروژه و افزایش هزینه کمک کند.
کابل در قرقره‌های چوبی، جعبه‌های مقوایی و کویل‌ها عرضه می‌شود. انتهای کابل با نوار چسب خودچسب BOPP و درپوش‌های آب‌بندی غیر جاذب رطوبت مهر و موم می‌شوند تا از انتهای کابل در برابر رطوبت محافظت شود. علامت‌گذاری مورد نیاز باید با یک ماده مقاوم در برابر آب و هوا بر روی بیرون درام مطابق با نیاز مشتری چاپ شود.
