جزئیات محصول:
پرداخت:
|
| رهبر ارکستر: | هادی های آلومینیومی فولاد تقویت شده | عایق بندی: | XLPE یا PVC ، HDPE |
|---|---|---|---|
| هسته ها: | 3 | برنامه: | خطوط انتقال برق هوایی |
| پوشش: | نه | ولتاژ نامی: | 0.6/1 کیلو ولت یا 10 کیلو ولت |
| شرکت: | گروه شنگوا | برند: | کابل Sh |
| برجسته کردن: | کابل های سه گانه خدمات هوایی,کابل بالايي شنگوا شانگهاي,کابل های بسته بندی شده هوایی عایق شده XLPE,Shanghai Shenghua Aerial Bundled Cable,XLPE Insulated Aerial Bundled Cable |
||

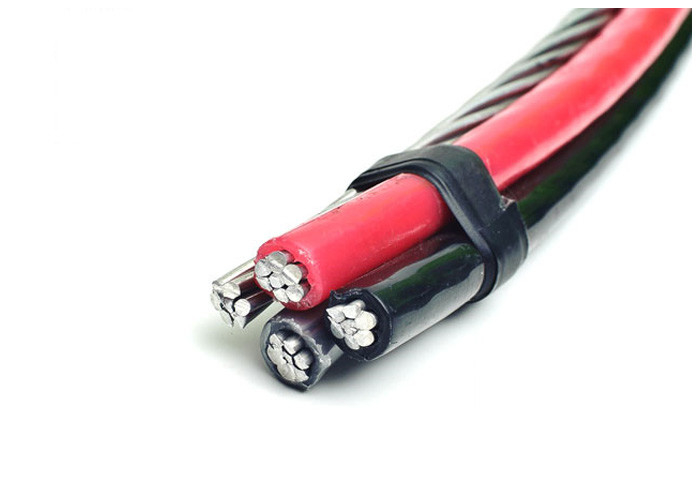

کابل های هوایی بسته عایق شده XLPE / PVC، کابل افت سرویس سه گانه
در مناطقی که هزینه های کابل کشی زیرزمینی به دلیل محدودیت های زمین یا زیرساخت ها سر به فلک می کشد، شبکه های برق هوایی با چالش های قابلیت اطمینان و ایمنی مواجه هستند. راه حل های سنتی با خطرات آتش سوزی، افتادگی هادی ها و هزینه های نگهداری بالا دست و پنجه نرم می کنند. مهندسان شرکت کابل گروه برق شانگهای شنگ هوا کابل های افت سرویس سه گانه را طراحی کرده اند - که عایق XLPE/PVC، دوام تایید شده توسط ASTM و طراحی صرفه جویی در فضا را با هم ترکیب می کند - تا برق را با خیال راحت به جوامع دورافتاده، معادن و حومه شهرها تحویل دهند و در عین حال هزینه های نصب را تا 40٪ کاهش دهند
طراحی ایمن و صرفه جویی در فضا:
مقاومت در برابر خوردگی و مکانیکی:
نصب آسان:
ABC سه گانه Shenghua با بیش از 12 استاندارد بین المللی مطابقت دارد، از جمله:
آزمایش های شخص ثالث KEMA/CE انتشار صفر هالوژن (IEC 60754) و مقاومت در برابر شعله (IEC 60332) را تایید می کند
| نام رمز | هادی فاز | هادی خنثی | ضخامت عایق XLPE | وزن (کیلوگرم در کیلومتر) | آمپراژ (A) |
|---|---|---|---|---|---|
| Cerapus | 4/0-19 | 2/0-6/1 | 1.52 میلی متر | 1,069 | 372 |
| Callista | 266.8-19 | 3/0-6/1 | 2.03 میلی متر | 1,384 | 410 |
| Cowry | 336.4-19 | 4/0-6/1 | 2.03 میلی متر | 1,713 | 506 |
| Limpet | 336.4-19 | 336.4-18/1 | 2.03 میلی متر | 1,823 | 506 |
همه مدل ها دارای فازهای کدگذاری شده با رنگ (مشکی/قرمز/آبی) + هادی خنثی بدون روکش برای نصب بدون خطا هستند
1. کاربردها
کابل های بسته هوایی اساساً یک ساختار مصالحه بین کابل های برق و هادی های هوایی هستند. کابل های ABC به ویژه در مناطقی که هزینه شبکه های زیرزمینی گران است استفاده می شوند. بسته ها می توانند شامل یک یا دو هادی اضافی برای روشنایی عمومی و جفت کنترل باشند.
2. استانداردها
TRIPLEX SERVICE DROP-ALUMINUM CONDUCTOR
ASTM B-231,B-232 و B-399، ICEA S -76-474
| نام رمز | هادی های فاز | هادی خنثی بدون روکش | وزن | آمپراژ | ||||||
| اندازه و شماره | عایق | قطر اسمی | اندازه و شماره | استحکام نامی | XLPE | آلومینیوم | مجموع | |||
| سیم ها | ضخامت | بدون روکش | OD | |||||||
| میلی متر | میلی متر | میلی متر | سیم ها | کیلوگرم | کیلوگرم در کیلومتر | کیلوگرم در کیلومتر | کیلوگرم در کیلومتر | A | ||
| Cerapus | 4/0-19 | 1.52 | 13.4 | 16.459 | 2/0-6/1 | 2404 | 192 | 787 | 1069 | 372 |
| Nepatus | 4/0-19 | 2.03 | 13.4 | 17.475 | 2/0-6/1 | 2404 | 246 | 787 | 1121 | 372 |
| Razor | 4/0-7 | 1.52 | 13.3 | 16.307 | 4/0-6/1 | 3788 | 191 | 897 | 1226 | 372 |
| Zuzara | 4/0-19 | 1.52 | 13.4 | 16.459 | 4/0-6/1 | 3788 | 192 | 897 | 1229 | 372 |
| Alima | 4/0-19 | 2.03 | 13.4 | 17.475 | 4/0-6/1 | 3788 | 246 | 897 | 1281 | 372 |
| Callista | 266.8-19 | 2.03 | 15.1 | 19.126 | 3/0-6/1 | 3003 | 280 | 994 | 1384 | 410 |
| Dosinia | 266.8-19 | 2.03 | 15.1 | 19.126 | 268.8-18/1 | 3121 | 280 | 1133 | 1472 | 410 |
| Cowry | 336.4-19 | 2.03 | 16.9 | 20.980 | 4/0-6/1 | 3788 | 320 | 1253 | 1713 | 506 |
| Limpet | 336.4-19 | 2.03 | 16.9 | 20.980 | 336.4-18/1 | 3937 | 320 | 1429 | 1823 | 506 |
