جزئیات محصول:
پرداخت:
|
| نوع کابل: | H05V-k | دمای کار: | 70 درجه سانتیگراد |
|---|---|---|---|
| رنگ عایق: | هر رنگی | تضمین: | دو سال |
| ولتاژ: | 450/750 ولت | مواد هادی: | کلاس 5 |
| شرکت: | گروه شنگوا | برند: | کابل Sh |
| برجسته کردن: | کابل و سیم برق با گواهی KEMA,کابل و سیم برق تک رشته,Single Core Electrical Cable Wire |
||

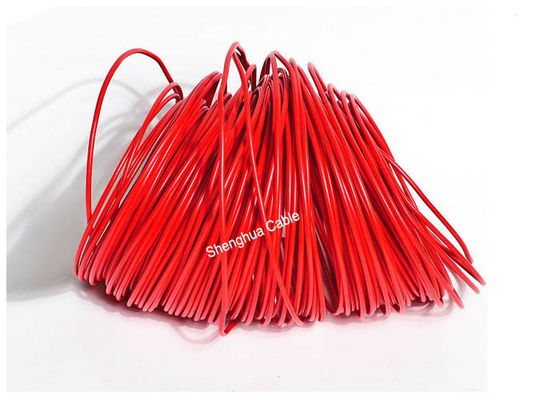

کابل سیم برق تک هسته 70 درجه سانتیگراد دمای عملیاتی CE KEMA Certification
شرکت کابل شانگهای شنگهوا (گروه) با مسئولیت محدود—در رتبه دوم تولیدکنندگان کابل چین با تولید سالانه 110000 کیلومتر و 21 کارخانه دارای گواهی ISO—قابلیت اطمینان بی‌نظیری را با کابل‌های PVC تک هسته‌ای مطابق با IEC 60227 (سری H05V-K/H07V-K) ارائه می‌دهد. این کابل‌ها که برای نصب‌های ثابت در ساختمان‌های مسکونی، تجاری و صنعتی طراحی شده‌اند، مقاومت فوق‌العاده کم، مقاومت حرارتی و انطباق ایمنی جهانی را برای تامین برق زیرساخت‌های حیاتی در سراسر جهان ترکیب می‌کنند.
مشخصات کلیدی (سری H07V-K 450/750V):
| هادی (میلی‌متر مربع) | حداکثر مقاومت DC (اهم بر کیلومتر) | قطر (میلی‌متر) | وزن (کیلوگرم بر کیلومتر) |
|---|---|---|---|
| 1.5 | 12.1 (مس) | 3.3 | 21.6 |
| 10 | 1.83 (مس) | 6.4 | 119 |
| 185 | 0.0991 (مس) | 23.3 | 1810 |
| محدوده کامل: 0.5 میلی‌متر مربع تا 400 میلی‌متر مربع |
گواهینامه‌ها و ایمنی:
1. شرح:

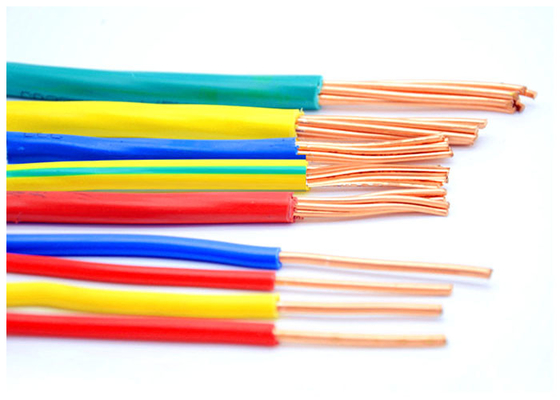

کابل‌های تک هسته‌ای با هادی مسی، (جامد، رشته‌ای یا انعطاف‌پذیر) و عایق‌بندی شده با ترکیب PVC. کابل‌ها مطابق با مشخصات IEC 60227 و BS 6004 تولید می‌شوند.
2. ساخت و ساز:
- هادی: مس دایره‌ای آنیل شده ساده مطابق با IEC 60228 کلاس 1، 2، 5 و 6.
- عایق: ترکیب PVC با درجه 70 درجه سانتیگراد یا 85 درجه سانتیگراد برای عملکرد مداوم.
3. کاربردها: سیم‌های ساختمانی نصب ثابت و در لوله‌ها برای کاربردهای عمومی قرار می‌گیرند
H05V-K
| مساحت اسمی هادی | شماره/قطر هادی | حداکثر OD | وزن تقریبی | حداکثر مقاومت DC هادی (20 درجه سانتیگراد) اهم بر کیلومتر |
| میلی‌متر مربع | میلی‌متر | میلی‌متر مربع | کیلوگرم بر کیلومتر | اهم بر کیلومتر |
| 0.5 | 1/0.80 | 2.3 | 8.5 | 36.0 |
| 0.75(A) | 1/0.97 | 2.5 | 11.1 | 24.5 |
| 0.75(B) | 7/0.37 | 2.6 | 12.0 | 24.5 |
| 1.0(A) | 1/1.13 | 2.7 | 13.9 | 18.1 |
| 1.0(B) | 7/0.43 | 2.8 | 15.0 | 18.1 |
H07V-K
| مساحت اسمی هادی | شماره/قطر هادی | حداکثر OD | وزن تقریبی | حداکثر مقاومت DC هادی (20 درجه سانتیگراد) اهم بر کیلومتر | ||
| میلی‌متر مربع | میلی‌متر | میلی‌متر مربع | کیلوگرم بر کیلومتر | اهم بر کیلومتر | ||
| مس | آلومینیوم | آلومینیوم | مس | |||
| 1.5(A) | 1/1.38 | 3.2 | 20.3 | 12.1 | ||
| 1.5(B) | 7/0.52 | 3.3 | 21.6 | 12.1 | ||
| 2.5(A) | 1/1.78 | 3.9 | 31.6 | 17 | 11.8 | 7.41 |
| 2.5(B) | 7/0.68 | 4.0 | 34.8 | 7.41 | ||
| 4(A) | 1/2.55 | 4.4 | 47.1 | 22 | 7.39 | 4.61 |
| 4(B) | 7/0.85 | 4.6 | 50.3 | |||
H07V-K
| مساحت اسمی هادی | شماره/قطر هادی | حداکثر OD | وزن تقریبی | حداکثر مقاومت DC هادی (20 درجه سانتیگراد) اهم بر کیلومتر | ||
| میلی‌متر مربع | میلی‌متر | میلی‌متر مربع | کیلوگرم بر کیلومتر | اهم بر کیلومتر | ||
| مس | آلومینیوم | آلومینیوم | مس | |||
| 6(A) | 7/0.85 | 5.0 | 50.3 | 29 | 4.91 | 3.08 |
| 6(B) | 7/1.04 | 5.2 | 71.2 | 29 | 4.91 | 3.08 |
| 10 | 7/1.35 | 6.4 | 119 | 62 | 3.08 | 1.83 |
| 16 | 7/1.70 | 7.8 | 179 | 78 | 1.91 | 1.15 |
| 25 | 27/2.04 | 9.7 | 281 | 118 | 1.20 | 0.727 |
| 35 | 27/2.52 | 10.9 | 381 | 156 | 0.868 | 0.524 |
| 50 | 19/1.78 | 12.8 | 521 | 215 | 0.641 | 0.387 |
| 70 | 19/2.14 | 14.4 | 734 | 282 | 0.443 | 0.268 |
| 95 | 19/2.52 | 17.1 | 962 | 385 | 0.320 | 0.193 |
| 120 | 37/2.03 | 18.8 | 1180 | 431 | 0.253 | 0.153 |
| 150 | 37/2.25 | 20.9 | 1470 | 539 | 0.206 | 0.124 |
| 185 | 37/2.52 | 23.3 | 1810 | 666 | 0.164 | 0.0991 |
| 240 | 61/2.25 | 26.6 | 2350 | 857 | 0.125 | 0.0754 |
| 300 | 61/2.52 | 29.6 | 2930 | 1070 | 0.100 | 0.0601 |
| 400 | 61/2.85 | 33.2 | 3870 | 1390 | 0.0778 | 0.0470 |
