| رنگ عایق: | قرمز ، زرد ، سبز ، سفید ، سیاه ، خاکستری ، بروون ، زرد/سبز | نمونه: | در دسترس |
|---|---|---|---|
| منطقه اسمی هادی: | 0.50 mm2 تا 400mm2 | ولتاگ تست: | 2500 ولت/5 دقیقه |
| نوع هادی: | هادی مس جامد (کلاس 1) هادی مس رشته (Class2) | استاندارد: | IEC60227*3 |
| شرکت: | گروه شنگوا | برند: | کابل Sh |
| برجسته کردن: | کابل سیم عایق PVC,کابل سیم عایق PVC,کابل سیم تک رنگ,Cable PVC Insulation Wire,Colored Single Wire Cable |
||

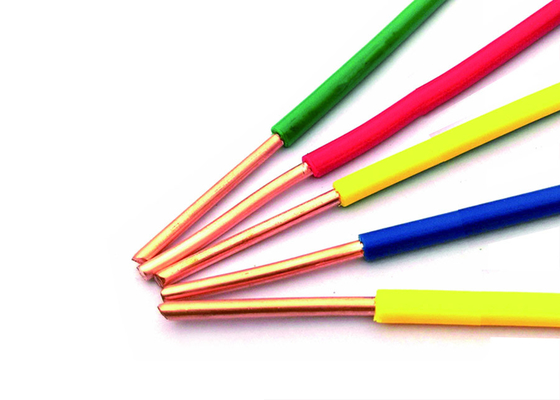

کابل تک سیم رنگی کابل عایق پی وی سی سیم 70°C حداکثر دمای هادی
شانگهای شنگوا کابل (گروه) شرکت، لمیتد (شنگوا کابل) شرکت، لمیتد (شانگهای شنگوا) شرکت، لمیتد (شنگوا کابل) شرکت، لمیتد (شنگوا گروه) شرکت، لمیتد (شنگوا گروه) شرکت، لمیتد (شنگوا گروه) شرکت، لمیتد (شنگوا گروه) شرکت، لمیتد (شنگوا گروه) شرکت، لمیتد (شنگوا گروه) شرکت، لمیتد (شنگوا گروه) شرکت، لمیتد (شنگوا گروه) شرکت، لمیتد (شنگوا گروه) شرکت، لمیتد (شنگوا گروه) شرکت، لمیتد (شنگوا گروه) شرکت، لمیتد (شنگوا گروه) شرکت، لمیتد (شنگوا گروه) شرکت، لمیتد (شنگوا گروه) شرکت، لمیتد (شنگوا گروه) شرکت، لمیتد (شنگوا گروه) شرکت، لمیتد (شنگوا گروه) شرکت، لمیتد (شنگوا گروه) شرکت، لمیتد 500 تولید کننده برتر 500و KEMA® با کابل PVC تک هسته ای گواهینامه IEC 60227 قابلیت اطمینان بی نظیر را ارائه می دهدطراحی شده برای نصب ثابت در محیط های خشک، این کابل ترکیبی از مهندسی دقیق، رعایت ایمنی و انعطاف پذیری برای قدرت مسکونی، تجاری،و کاربردهای صنعتی در سراسر جهان.
اطلاعات کلیدی عملکرد (سری BV 450/750V):
| هادی (mm2) | حداکثر مقاومت DC (Ω/km) | قطر (ملی متر) | وزن (کیلوگرم/ کیلومتر) |
|---|---|---|---|
| 1.5 | 12.1 (Cu) | 3.3 | 21.6 |
| 10 | 1.83 (Cu) | 6.4 | 119 |
| 185 | 0.0991 (Cu) | 23.3 | 1810 |
| دامنه کامل: 0.5mm2 تا 400mm2 |
ویژگی های مهم:
توضیحات
کابل های یک هسته ای بدون پوشش با هادی سفت برای اهداف عمومی
نام کد: 60227 IEC 01 (بین المللی) ، BV (چین) ، H07V-U ((VDE)
ساختمانی
1 هادی: هادی مس جامد دایره ای ساده، مطابق با IEC 60228 کلاس 1
3 هادی: هادی مس ساده دایره ای با رشته، مطابق با IEC 60228 کلاس 2
2 عایق بندی: PVC/C
درخواست ها
در اتاق های خشک، سوئیچ های دستگاه و تخته های توزیع، برای نصب ثابت در لوله ها، بالای و زیر گچ و بر روی پشتیبان های عایق شده بر روی گچ.
استانداردها
بین المللی: IEC 60227
چین: GB/T 5023-2008
سایر استانداردها مانند BS،DIN و ICEA بر اساس درخواست
داده های فنی
ولتاژ نامی: 450/750 ولت
حداکثر دمای هدایت کننده در حالت استفاده عادی: 70 درجه سانتیگراد
حداقل شعاع خم: 4x کابل O.D.
گواهینامه ها
CE، RoHS، CCC، KEMA و بسیاری دیگر در صورت درخواست
مشخصات
BV300/500V
| مساحت اسمی هادی | نه، نه، نه، نه | مکس. او.دي | تقریبا.وزن | حداکثر مقاومت DC هادی (20 °C)Ω /km |
| mm2 | mm | mm2 | در کیلوگرم | Ω /km |
| 0.5 | یک صفر80 | 2.3 | 8.5 | 36.0 |
| 0.75 ((A) | یک صفر97 | 2.5 | 11.1 | 24.5 |
| 0.75 ((ب) | 7/0.37 | 2.6 | 12.0 | 24.5 |
| 1.0 ((A) | يک و يک13 | 2.7 | 13.9 | 18.1 |
| 1.0 ((ب) | 7/0.43 | 2.8 | 15.0 | 18.1 |
BV / BLV (BV-105) 450/750 ولت
| مساحت اسمی هادی | نه، نه، نه، نه | مکس. او.دي | تقریبا.وزن | حداکثر مقاومت DC هادی (20 °C)Ω /km | ||
| mm2 | mm | mm2 | در کیلوگرم | Ω /km | ||
| مس | آلومینیوم | آلومینیوم | مس | |||
| 1.5 ((A) | يک و يک38 | 3.2 | 20.3 | 12.1 | ||
| 1.5 ((ب) | 7/0.52 | 3.3 | 21.6 | 12.1 | ||
| 2.5 ((A) | يک و يک78 | 3.9 | 31.6 | 17 | 11.8 | 7.41 |
| 2.5 ((ب) | 7/0.68 | 4.0 | 34.8 | 7.41 | ||
| 4 ((A) | نصف55 | 4.4 | 47.1 | 22 | 7.39 | 4.61 |
| 4 ((ب) | 7/0.85 | 4.6 | 50.3 | |||
BV/BLV ((BV-105) 450/750 ولت
| مساحت اسمی هادی | نه، نه، نه، نه | مکس. او.دي | تقریبا.وزن | حداکثر مقاومت DC هادی (20 °C)Ω /km | ||
| mm2 | mm | mm2 | در کیلوگرم | Ω /km | ||
| مس | آلومینیوم | آلومینیوم | مس | |||
| 6 ((A) | 7/0.85 | 5.0 | 50.3 | 29 | 4.91 | 3.08 |
| 6 ((ب) | 7/104 | 5.2 | 71.2 | 29 | 4.91 | 3.08 |
| 10 | 7/135 | 6.4 | 119 | 62 | 3.08 | 1.83 |
| 16 | 7/170 | 7.8 | 179 | 78 | 1.91 | 1.15 |
| 25 | 27/204 | 9.7 | 281 | 118 | 1.20 | 0.727 |
| 35 | 27/252 | 10.9 | 381 | 156 | 0.868 | 0.524 |
| 50 | 19/178 | 12.8 | 521 | 215 | 0.641 | 0.387 |
| 70 | 19/2.14 | 14.4 | 734 | 282 | 0.443 | 0.268 |
| 95 | 19/2.52 | 17.1 | 962 | 385 | 0.320 | 0.193 |
| 120 | 37/203 | 18.8 | 1180 | 431 | 0.253 | 0.153 |
| 150 | 37/225 | 20.9 | 1470 | 539 | 0.206 | 0.124 |
| 185 | 37/252 | 23.3 | 1810 | 666 | 0.164 | 0.0991 |
| 240 | ۶۱/۲25 | 26.6 | 2350 | 857 | 0.125 | 0.0754 |
| 300 | ۶۱/۲52 | 29.6 | 2930 | 1070 | 0.100 | 0.0601 |
| 400 | ۶۱/۲85 | 33.2 | 3870 | 1390 | 0.0778 | 0.0470 |
