جزئیات محصول:
پرداخت:
|
| نام محصول: | کابل برق زرهی /زرهی | منطقه اسمی هادی: | 1.5mm2 تا 1000 mm2 |
|---|---|---|---|
| ولتاژ تست: | 12.5 kV/ 5min. | استاندارد: | IEC 60502-2 IEC 60228 |
| برنامه: | خطوط توزیع برق ، تخمگذار در شافت ، آب زیرزمینی | ولتاژ نامی: | 3.6/6kV ، |
| شرکت: | گروه شنگوا | برند: | کابل Sh |
| برجسته کردن: | کابل الکتریکی زرهی سیم آلومینیومی,کابل الکتریکی زرهی شانگهای شنگوا,کابل الکتریکی زرهی ولتاژ متوسط,Shanghai Shenghua Armoured Electrical Cable,Medium Voltage Armoured Electrical Cable |
||

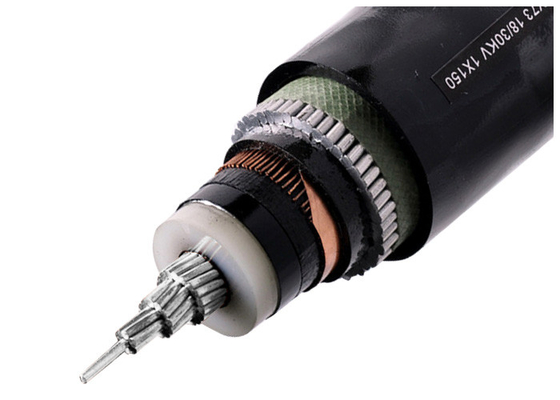

کابل برق زره دار ولتاژ متوسط، کابل زره دار سیم آلومینیوم
گروه کابل شنگوا شانگهای: انقلابی در توزیع برق با کابل های آلومینیومی (AWA) برای مناطق شدید
با افزایش بازار جهانی کابل های ولتاژ متوسط به سمت 89.3 میلیارد دلار تا سال 2032 (CAGR 4.9٪)
شرکت های زیرساخت های شانگهای به این درخواست با 3 شرکت خود پاسخ می دهند.کابل 6/6kV آلومینیومی (AWA) برای چاه های زیرزمینی، سقوط عمودی و تنظیمات خوردنی که کابل های معمولی شکست می خورند.
استاد عالی
اختراع زره
پوشش ایمن زیست محیطی
| هادی (mm2) | سیم زره (ملی متر) | وزن (کیلوگرم در کیلومتر) | بیش از حد (ملم) |
|---|---|---|---|
| 1 × 185 | 2.0 | 3,756 | 35.0 |
| 1 × 400 | 2.5 | 6,804 | 45.0 |
| 1 × 500 | 2.5 | 8,094 | 50.0 |
| مشخصات کامل: 1×25mm2 تا 1×500mm2 6
|
هادی: هادی مس فشرده، CL.2 مطابق IEC 60228
عایق بندی: XLPE ((پولی اتیلن متقاطع) با درجه 90 OC
پوشش داخلی: PVC
زره: سيم آلومينيومي
پوشش: PVC نوع ST2 به IEC 60502، سیاه
نام کد:
YJ: عایق XLPE
V: پوشش PVC
72: زره دار از سیم آلومینیوم
کاربردها:
مناسب برای استفاده در خطوط توزیع برق با ولتاژ نامی 3.6/6KV. برای قرار دادن در شاخه، آب زیرزمینی و تفاوت سطح بزرگ، قادر به تحمل فشار مکانیکی خارجی و
نیروی کششی متوسط
استانداردها:
بین المللی: IEC 60502، IEC 60228
چین: GB/T 12706.1-2008
سایر استانداردها مانند BS،DIN و ICEA بر اساس درخواست
داده های فنی:
ولتاژ نامی: 0.6 / 1 kV
حداکثر دمای هادی: کمتر از حد طبیعی (90 oC) ، اضطراری (130 oC) یا شارژ کوتاه
بیش از 5 ثانیه (250 درجه سانتیگراد)
حداقل دمای محیط 0 oC، پس از نصب و تنها زمانی که کابل در موقعیت ثابت باشد
حداقل شعاع خم: 15x کابل O.D.
گواهینامه:
CE، RoHS، CCC، KEMA و بسیاری دیگر در صورت درخواست
مشخصات فنی کوتاه:
| نام: قطعه قطعی هادی | رشته شماره/ دیه از مدور | ضخامت عایق | ضخامت پوشش داخلی | از سيم زره اي | ضخامت پوشش | تقريباً. | تقريبا وزن |
| mm2 | pc/mm | mm | mm | mm | mm | (ملی متر) | در کیلوگرم |
| 1 × 25 | 7/214 | 2.5 | 1.2 | 1.6 | 1.8 | 24.0 | 1396 |
| 1 × 35 | 7/252 | 2.5 | 1.2 | 1.6 | 1.8 | 25.0 | 1550 |
| 1 × 50 | 10/252 | 2.5 | 1.2 | 1.6 | 1.8 | 26.0 | 1754 |
| 1 × 70 | 14/252 | 2.5 | 1.2 | 1.6 | 1.9 | 28.0 | 2054 |
| 1 × 95 | 19/2.52 | 2.5 | 1.2 | 1.6 | 1.9 | 29.0 | 2367 |
| 1 × 120 | 24 ساعته52 | 2.5 | 1.2 | 1.6 | 2.0 | 31.0 | 2701 |
| 1 × 150 | 30/252 | 2.5 | 1.2 | 2.0 | 2.0 | 33.0 | 3301 |
| 1 × 185 | 37/252 | 2.5 | 1.2 | 2.0 | 2.1 | 35.0 | 3756 |
| 1 × 240 | 48/252 | 2.6 | 1.2 | 2.0 | 2.2 | 38.0 | 4458 |
| 1 × 300 | ۶۱/۲52 | 2.8 | 1.2 | 2.0 | 2.3 | 40.0 | 5223 |
| 1 × 400 | ۶۱/۲97 | 3.0 | 1.3 | 2.5 | 2.4 | 45.0 | 6804 |
| 1 × 500 | ۶۱/۳23 | 3.2 | 1.3 | 2.5 | 2.5 | 50.0 | 8094 |
