جزئیات محصول:
پرداخت:
|
| نام مدل: | کابل برق زره دار | نوع هادی: | مس |
|---|---|---|---|
| اندازه: | 6 ~ 1000 متر مربع | شماره هسته: | 1 |
| عایق بندی: | پی وی سی | رنگ غلاف: | سیاه یا سفارشی |
| استانداردها: | IEC / BS / IS / VDE | تضمین: | دو سال |
| شرکت: | گروه شنگوا | برند: | کابل Sh |
| برجسته کردن: | کابل برق زرهی تک رشته,کابل برق زرهی 1 کیلو ولت,کابل زرهی نوار استیل ضد زنگ,1kV Armoured Electrical Cable,Stainless Steel Tape Armored Cable |
||
پروژه های خود را با راه حل زرهی 4 هسته ای 1 کیلو ولت کابل شنگ هوا توانمند کنید: جایی که دوام با پایداری ملاقات می کند
در عصری که زیرساخت های انعطاف پذیر و سازگار با محیط زیست تقاضا می شود، شرکت کابل شانگهای شنگ هوا (گروه) با مسئولیت محدود به عنوان یک رهبر جهانی در راه حل های پیشرفته برق ظاهر می شود. کابل زرهی سیم فولادی 4 هسته ای 1 کیلو ولت (SWA) ما حفاظت درجه نظامی را با نوآوری زیست محیطی ترکیب می کند - مهندسی شده برای شبکه های انتقال و توزیع برق حیاتی در سراسر جهان.
سیستم دفاعی سه لایه
انطباق جهانی تایید شده
پایبندی به:
در محیط های پرمخاطره مستقر شده است:

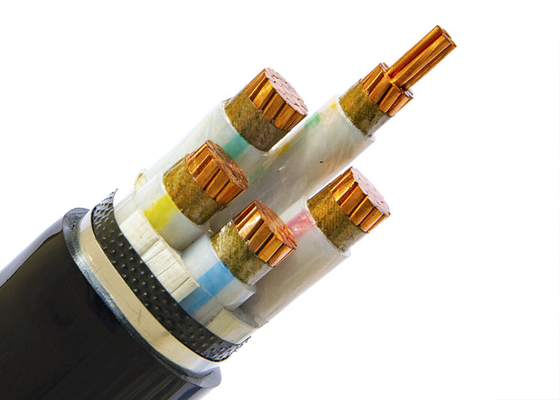

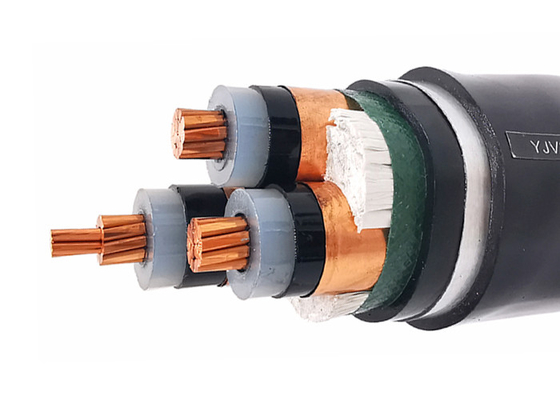

ساخت و ساز
هادی: هادی مسی آنیل شده مطابق با IEC 60228
≤6mm2 جامد (کلاس 1) یا رشته ای (کلاس 2)
＞6mm2 رشته ای (کلاس 2)
هادی انعطاف پذیر (کلاس 5) اختیاری.
عایق: XLPE (پلی اتیلن متقاطع) با درجه بندی 75 درجه سانتیگراد
صفحه فلزی اختیاری: نوار مسی یا بافت سیم مسی اختیاری
زرهی اختیاری: سیم آلومینیومی یا نوار استیل ضد زنگ برای کابل تک هسته ای، سیم فولادی یا نوار فولادی برای کابل چند هسته ای
غلاف: PVC یا FR-PVC نوع ST2 به IEC 60502، سیاه یا قرمز یا سفارشی سازی
برنامه های کاربردی
این محصول برای مسیریابی ثابت در شبکه توزیع برق یا تجهیزات صنعتی با ولتاژ نامی فرکانس برق 1 کیلو ولت و کمتر قابل استفاده است.
برای قرار دادن در داخل و خارج از منزل. قادر به تحمل کشش خاصی در هنگام نصب، اما نه نیروهای مکانیکی خارجی.
استاندارد کاربردی: استانداردهای IEC/BS/UL/GB
استانداردها
بین المللی: IEC 60502، IEC 60228، (IEC 60332-3 فقط برای نوع FR)
چین: GB/T 12706، (GB/T 18380-3 فقط برای نوع FR)
سایر استانداردها مانند BS، DIN و ICEA در صورت درخواست
داده های فنی
ولتاژ نامی: 0.6/1kV ولتاژ پایین
حداکثر دمای هادی: تحت شرایط عادی (75 درجه سانتیگراد)، اضطراری (130 درجه سانتیگراد) یا اتصال کوتاه حداکثر 5 ثانیه (160 درجه سانتیگراد).
حداقل دمای محیط 0 درجه سانتیگراد، پس از نصب و فقط زمانی که کابل در موقعیت ثابت قرار دارد
حداقل شعاع خمش: 20 x قطر کابل O.D برای تک هسته بدون زره
15 x قطر کابل O.D برای چند هسته بدون زره
15 x قطر کابل O.D برای تک هسته با زره
12 x قطر کابل O.D برای چند هسته با زره
گواهینامه ها
ISO، CE، KEMA، IEC، RoHS، CCC، P3C و موارد دیگر در صورت درخواست
پارامتر فنی
| مقاطع اسمی هادی | تعداد رشته ها/قطر هادی | ضخامت عایق | ضخامت پوشش داخلی | ضخامت نوار فولادی | ضخامت غلاف | تقریبا O.D. | وزن تقریبی | حداکثر مقاومت DC هادی (20 درجه سانتیگراد) | ولتاژ تست A.C | رتبه بندی جریان | ||
| mm2 | pc/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | در هوا (A) | در خاک (A) | |
| 1 × 25 | 7/2.14 | 0.9 | 1.0 | 2 × 0.2 | 1.8 | 14.0 | 442 | 0.727 | 3.5 | 120 | 155 | |
| 1 × 35 | 7/2.52 | 0.9 | 1.0 | 2 × 0.2 | 1.8 | 15.0 | 547 | 0.524 | 3.5 | 150 | 185 | |
| 1 × 50 | 10/2.52 | 1.0 | 1.0 | 2 × 0.2 | 1.8 | 17.0 | 688 | 0.387 | 3.5 | 180 | 220 | |
| 1 × 70 | 14/2.52 | 1.1 | 1.0 | 2 × 0.2 | 1.8 | 18.0 | 895 | 0.268 | 3.5 | 230 | 270 | |
| 1 × 95 | 19/2.52 | 1.1 | 1.0 | 2 × 0.2 | 1.8 | 20.0 | 1125 | 0.193 | 3.5 | 285 | 320 | |
| 1 × 120 | 24/2.52 | 1.2 | 1.0 | 2 × 0.2 | 1.8 | 22.0 | 1358 | 0.153 | 3.5 | 335 | 365 | |
| 1 × 150 | 30/2.52 | 1.4 | 1.0 | 2 × 0.2 | 1.8 | 23.0 | 1649 | 0.124 | 3.5 | 385 | 410 | |
| 1 × 185 | 37/2.52 | 1.6 | 1.0 | 2 × 0.5 | 1.8 | 25.0 | 1984 | 0.0991 | 3.5 | 450 | 465 | |
| 1 × 240 | 48/2.52 | 1.7 | 1.0 | 2 × 0.5 | 1.8 | 28.0 | 2489 | 0.0754 | 3.5 | 535 | 540 | |
| 1 × 300 | 61/2.52 | 1.8 | 1.0 | 2 × 0.5 | 1.9 | 30.0 | 3036 | 0.0601 | 3.5 | 620 | 610 | |
| 1 × 400 | 61/2.97 | 2.0 | 1.2 | 2 × 0.2 | 2.1 | 35.0 | 4230 | 0.0470 | 3.5 | 720 | 695 | |
| 1 × 500 | 61/3.23 | 2.2 | 1.2 | 2 × 0.2 | 2.2 | 39.0 | 5194 | 0.0366 | 3.5 | 835 | 780 | |
| 1 × 630 | 61/3.50 | 2.4 | 1.2 | 2 × 0.2 | 2.4 | 45.0 | 6504 | 0.0283 | 3.5 | 960 | 880 | |
بسته بندی و حمل و نقل
ما قادر به برآورده کردن سختگیرانه ترین برنامه های تحویل با توجه به هر سفارش خرید هستیم. رعایت مهلت همیشه در اولویت است زیرا هرگونه تاخیر در تحویل کابل می تواند به تاخیر کلی پروژه و افزایش هزینه ها کمک کند.
کابل در قرقره های چوبی، جعبه های مقوایی و کویل ها عرضه می شود. انتهای کابل با نوار چسب BOPP و درپوش های آب بندی غیر رطوبت گیر مهر و موم می شود تا از انتهای کابل در برابر رطوبت محافظت شود. علامت گذاری مورد نیاز باید با یک ماده مقاوم در برابر آب و هوا بر روی بیرونی درام مطابق با نیاز مشتری چاپ شود.
