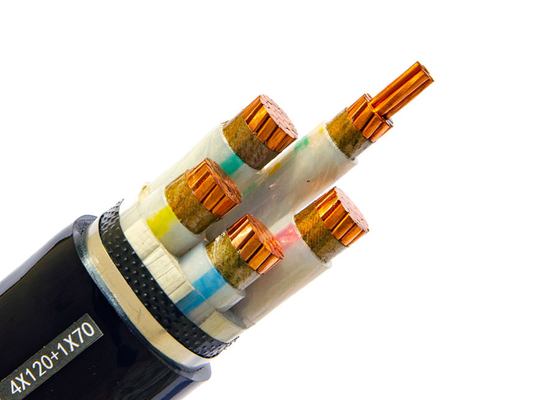

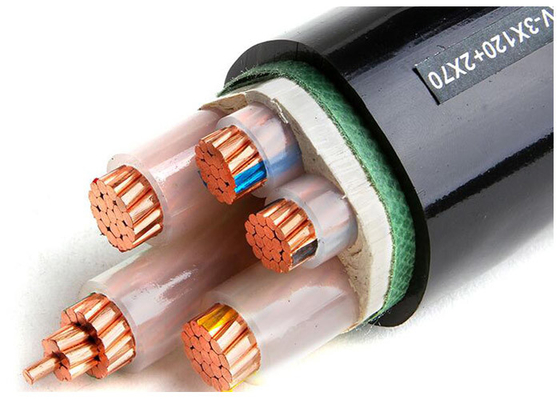

کابل برق شنگوا ولتاژ پایین چند هسته ای مس Xlpe کابل برق IEC 60228 کلاس 2

کابل برق قدرت مسی چند هسته‌ای با عایق XLPE با ولتاژ پایین و دارای گواهینامه


زیرساخت شارژ خودروهای برقی آینده‌نگر، نیازمند کابل‌های هوشمندتر است: راه‌حل XLPE شرکت Shenghua​​

​​90 درجه سانتی‌گراد درجه‌بندی مداوم + 160 درجه سانتی‌گراد اضافه بار اضطراری برای شارژرهای سریع و نصب‌های زیرزمینی​​

با پیش‌بینی فروش جهانی خودروهای برقی که تا سال 2030 از 40 میلیون دستگاه در سال فراتر می‌رود (IEA)، مشکلات گرم شدن بیش از حد و دوام در کابل‌های شارژ، گلوگاه‌های حیاتی هستند. ​​شرکت Shenghua Power Cable​​ با کابل‌های عایق‌بندی شده با XLPE با ولتاژ پایین​​ به این موضوع رسیدگی می‌کند که برای تحمل حرارت مداوم 90 درجه سانتی‌گراد​​ و اضافه بارهای کوتاه‌مدت 160 درجه سانتی‌گراد​​ طراحی شده‌اند و در شارژرهای سریع DC 150 کیلووات+ و ایستگاه‌های شارژ زیرزمینی تأیید شده‌اند. طرح‌های دارای گواهی CE + KEMA​​ ما، عایق XLPE​​ و غلاف FR-PVC​​ را برای از بین بردن خطرات تخریب حرارتی و در عین حال اطمینان از محافظ EMI برای تحویل پایدار برق ترکیب می‌کنند.

 ​​چرا XLPE در کاربردهای شارژ خودروهای برقی عملکرد بهتری دارد​​

1. ​​مقاومت حرارتی​​:

   • ​​عملکرد مداوم 90 درجه سانتی‌گراد​​: عایق XLPE در برابر نرم شدن یا ذوب شدن تحت بارهای جریان بالا مقاومت می‌کند، برخلاف کابل‌های PVC استاندارد (حداکثر 70 درجه سانتی‌گراد)


   • ​​تحمل اضطراری 160 درجه سانتی‌گراد​​: از جریان‌های هجومی در طول چرخه‌های شارژ اوج (به عنوان مثال، شارژرهای فوق‌العاده Tesla V3) پشتیبانی می‌کند



2. ​​محافظ EMI​​:

   • ​​صفحات نوار مسی​​: تداخل الکترومغناطیسی از خطوط برق مجاور را مسدود می‌کند و از انطباق با دستورالعمل CE EMC 2014/30/EU​​ اطمینان حاصل می‌کند



3. ​​دوام مکانیکی​​:

   • ​​هادی‌های انعطاف‌پذیر کلاس 5​​: در برابر 10000+ چرخه خمشی در سیستم‌های شارژ جمع‌شونده مقاومت می‌کنند


   • ​​غلاف FR-PVC​​: مقاوم در برابر شعله (IEC 60332-3 Cat. A) و مقاوم در برابر اشعه ماوراء بنفش برای استفاده در فضای باز/زیرزمینی



 ​​اثبات شده در سناریوهای شارژ با تقاضای بالا​​

• ​​شارژرهای سریع DC 150 کیلووات+​​: پیکربندی‌های 3×150 میلی‌متر مربع + 1×95 میلی‌متر مربع​​ جریان 500 آمپر را بدون محدودیت حرارتی ارائه می‌دهند


• ​​مجراهای زیرزمینی​​: انواع LSZH (کم دود، بدون هالوژن) با استانداردهای چگالی دود DIN 4102 برای پارکینگ‌های سرپوشیده مطابقت دارند


• ​​نوسازی پمپ بنزین​​: مواد غلاف مقاوم در برابر روغن از تخریب ناشی از نشت سوخت جلوگیری می‌کنند (آزمایش شده مطابق با ISO 6722​​)



 ​​مشخصات فنی​​

 ​​چرا Shenghua را برای پروژه‌های شارژ خودروهای برقی انتخاب کنیم؟​​

• ​​سفارشی‌سازی سریع​​: اندازه‌های هادی (1.5 تا 400 میلی‌متر مربع)، زره (سیم فولادی/swa) و رنگ‌های غلاف (مشکی/زرد-سبز) را در 7 روز​​ تنظیم کنید


  .
• ​​انطباق جهانی​​: با IEC 60228​​، GB/T 33594​​ (استانداردهای شارژ خودروهای برقی) و EN 50620​​ (زیرساخت شارژ اتحادیه اروپا) مطابقت دارد


  .
• ​​ایمنی بدون هالوژن​​: گزینه‌های LSZH خطرات دود سمی را در تونل‌ها/ساختمان‌های مرتفع کاهش می‌دهند



کاربردها: کابل عایق‌بندی شده XLPE به عنوان خط توزیع و انتقال برق با ولتاژ نامی 0.6/1 کیلو ولت استفاده می‌شود.

ساخت و ساز:


مشاوره سفارش

ولتاژ نامی
استاندارد کاربرد: IEC/BS/UL/GB
تعداد هسته‌ها و شناسایی برای هسته‌های کابل
اندازه و ساخت هادی
نوع عایق
زره‌دار یا بدون زره. اگر زره‌دار باشد، نوع و جنس زره
الزامات غلاف
طول کابل و الزامات بسته‌بندی
سایر الزامات


داده‌های فنی: ولتاژ نامی: 0.6/1 کیلو ولت ولتاژ پایین
حداکثر دمای هادی: در شرایط عادی (90 درجه سانتی‌گراد)، اضطراری (130 درجه سانتی‌گراد) یا اتصال کوتاه حداکثر 5 ثانیه (250 درجه سانتی‌گراد).
حداقل دمای محیط 0 درجه سانتی‌گراد، پس از نصب و فقط زمانی که کابل در موقعیت ثابت قرار دارد
حداقل شعاع خمش: 20 برابر قطر خارجی کابل برای تک هسته‌ای بدون زره
15 برابر قطر خارجی کابل برای چند هسته‌ای بدون زره
15 برابر قطر خارجی کابل برای تک هسته‌ای با زره
12 برابر قطر خارجی کابل برای چند هسته‌ای با زره

استانداردها: بین‌المللی: IEC 60502، IEC 60228، (IEC 60332-3 فقط برای نوع FR)
چین: GB/T 12706، (GB/T 18380-3 فقط برای نوع FR)
سایر استانداردها مانند BS، DIN، VDE و ICEA در صورت درخواست

نصب

1. دمای نصب نباید از 20 درجه سانتی‌گراد تجاوز کند، اگر دمای محیط کمتر از 0 درجه سانتی‌گراد باشد، کابل باید از قبل گرم شود.
2. شعاع خمش کابل نباید کمتر از 8 برابر باشد.
3. پس از نصب، کابل باید تست ولتاژ را به مدت 15 دقیقه 3.5 کیلو ولت DC تحمل کند.

پارامتر فنی:

بسته‌بندی و حمل و نقل: ما قادر به رعایت سخت‌گیرانه‌ترین برنامه‌های تحویل مطابق با هر سفارش خرید هستیم. رعایت مهلت همیشه در اولویت است، زیرا هرگونه تاخیر در تحویل کابل می‌تواند به تاخیر کلی پروژه و افزایش هزینه کمک کند.
کابل در قرقره‌های چوبی، جعبه‌های مقوایی و کویل‌ها عرضه می‌شود. انتهای کابل با نوار چسب خودچسب BOPP و درپوش‌های آب‌بندی غیر جاذب رطوبت مهر و موم می‌شوند تا از انتهای کابل در برابر رطوبت محافظت شود. علامت‌گذاری مورد نیاز باید با یک ماده مقاوم در برابر آب و هوا بر روی قسمت بیرونی درام مطابق با نیاز مشتری چاپ شود.





                                                                          خدمات پس از فروش


      ما، گروه کابل شانگهای شنگ‌هوا، در تحقیق و توسعه و تولید کابل‌ها و سیم‌ها تخصص داریم. ما گواهینامه سیستم کیفیت بین‌المللی ISO9001:2008 (ZDHY) را گذرانده‌ایم که کل فرآیند مدیریت شرکت را پوشش می‌دهد. یک سیستم کنترل کیفیت جامع برای اطمینان از مطابقت محصولات با استانداردهای بین‌المللی در نظر گرفته شده است. اصل ما این است: ایجاد یک شرکت درجه یک، محصول درجه بالا، خدمات عالی و برند معروف. "پایبندی به تضمین کیفیت، اختصاص داده شده برای ارائه محصولات قابل اعتماد به کاربران همیشه" تعهد ما به کیفیت است. محصولات شرکت ما توسط PICC (شرکت بیمه مردم چین) بیمه می‌شوند. علاوه بر این، ما ضمانت‌های خاصی را به شرح زیر ارائه می‌دهیم:

1． ما تضمین می‌کنیم که از الزامات دوره گارانتی مشخص شده در قرارداد پیروی خواهیم کرد.

2. ما تحت این مشخصات تولید خواهیم شد و کالاها جدید، استفاده نشده، از جدیدترین یا فعلی‌ترین مدل‌ها خواهند بود. پس از انتخاب، ما کالاها را دقیقاً مطابق با الزامات قرارداد عرضه خواهیم کرد.

3. گارانتی به مدت دوازده (12) ماه پس از تحویل کالا یا هر بخشی از آن، همانطور که در مورد آن صدق می‌کند، به مقصد نهایی نشان داده شده در SCC، یا به مدت هجده (18) ماه پس از تاریخ حمل و نقل از بندر یا محل بارگیری در کشور مبدا، هر کدام که زودتر به پایان برسد، معتبر خواهد بود.
4. در طول دوره گارانتی، خریدار می‌تواند مستقیماً به سازنده به صورت کتبی یا توسط نماینده اعلام کند، اگر مشکلی در کیفیت کالا وجود دارد. سازنده تعمیر یا تعویض را در زمان معقول انجام خواهد داد و تمام هزینه‌های مربوط به این امر را متحمل خواهد شد.
