جزئیات محصول:
پرداخت:
|
| ولتاژ نامی: | 26/35KV | رنگ عایق: | طبیعت یا سفارشی |
|---|---|---|---|
| نامشخص اصلی: | نوار رنگی برای سه هسته یا با شماره علامت گذاری کنید | علامت کابل: | نقش برجسته |
| رنگ غلاف بیرونی: | سیاه یا سفارشی | طول درام: | 300 متر در هر طبل |
| سبک بسته بندی: | طبل چوبی استیل/ طبل چوبی کامل/ طبل فلزی کامل | بندر: | بندر شانگهای |
| اندازه درام: | 2240 میلی متر (ارتفاع) * 2240mm (طول) * 1400 میلی متر (عرض) | شرکت: | گروه شنگوا |
| برند: | کابل Sh | ||
| برجسته کردن: | کابل برق آلومینیومی XLPE,کابل برق XLPE,Embossing Marking XLPE Power Cable |
||
برچسب گرافیک کابل عایق کننده مس یا آلومینیوم ولتاژ متوسط XLPE
زیرساخت یک توقف برای خدمات عمومی، انرژی های تجدید پذیر و شبکه های صنعتی
همانطور که شبکه های انرژی جهانی به سمت ولتاژ های بالاتر و شبکه های هوشمندتر گسترش می یابند، شنگهای شنگوا کابل سیستم های کابل XLPE جامع را ارائه می دهد.۶/۱kV تا ۳۵kV ٫ برای اتصال توزیع ولتاژ پایین طراحی شده استبا گواهینامه های دوگانه CE + CCC و انطباق با استانداردهای IEC 60502-2 ، GB / T 12706 و KEMA
، کابل های ما خطرات سازگاری را برای EPC ها که پروژه های برق مرزی را اجرا می کنند از بین می برند.
در پروژه های بزرگ در سراسر جهان تایید شده است:
برنامه های کاربردی: کابل عایق XLPE به عنوان خط توزیع و انتقال برق در ولتاژ 26/35kV استفاده می شود.

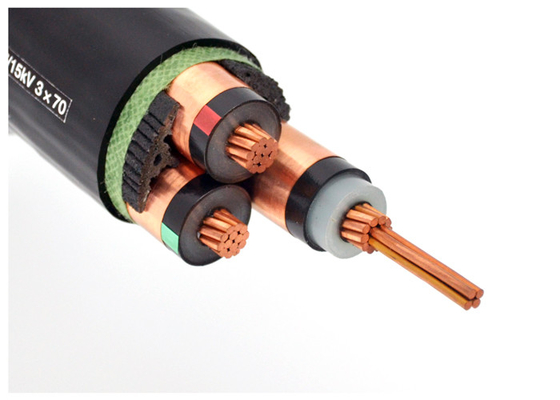

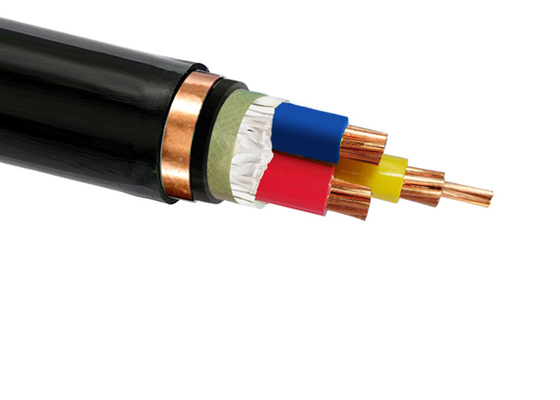

ساخت و ساز:
| راننده | هادی مس مطابق IEC 60228، کلاس 2 |
| هادی دایره ای یا شکل دار | |
| هادی انعطاف پذیر ((طبقه 5) اختیاری است. | |
| عایق بندی | XLPE (پولی اتیلن متقاطع) در درجه حرارت 90 درجه سانتیگراد، بسیاری از رنگ های اختیاری |
| صفحه نمایش فلزی اختیاری است | نوار مس یا سیم های مس در حال پیچیدن اختیاری |
| پوشش | PVC یا FR-PVC نوع ST2 به IEC 60502، سیاه یا قرمز یا سفارشی سازی |
توصیه های سفارش
ولتاژ نامی
استاندارد کاربرد: IEC/BS/UL/GB
تعداد هسته ها
اندازه و ساخت هادی
نوع عایق بندی
زره دار یا بدون زره اگر زره دار، نوع زره و ماده
نیاز به پوشش
طول کابل و بسته بندی مورد نیاز
سایر الزامات
داده های فنی: ولتاژ نامی:26/35kV ولتاژ متوسط
حداکثر دمای هادی: در شرایط عادی (90 درجه سانتیگراد) ، اضطراری (130 درجه سانتیگراد) یا مدار کوتاه بیش از 5 ثانیه (250 درجه سانتیگراد)
حداقل دمای محیط 0 oC، پس از نصب و تنها زمانی که کابل در موقعیت ثابت باشد
کمترین شعاع خم: 20x کابل O.D برای یک هسته بدون زره
15 x کابل O.D برای چند هسته بدون زره
15 x کابل O.D برای تک هسته با زره
12 x کابل O.D برای چند هسته با زره
استاندارد: بین المللی: IEC 60502-2، IEC 60228 (IEC 60332-3 فقط برای FR-type)
چین: GB/T 12706 (GB/T 18380-3 فقط برای نوع FR)
سایر استانداردها مانند BS، DIN، VDE و ICEA در صورت درخواست
پارامتر فنی:
| نام: قطعه قطعی هادی | رشته شماره/ دیه از مدور | ضخامت عایق | ضخامت پوشش | تقريباً. |
تقريباً وزن |
حداکثر مقاومت DC هدایت کننده (20 °C) | ولتاژ آزمون AC | رتبه بندی فعلی | |
| mm2 | pc/mm | mm | mm | mm | در کیلوگرم | Ω /km | kV/5 دقیقه | در هوا (A) | در خاک ((A) |
| 1 × 50 | 10/252 | 10.5 | 2.2 | 39.0 | 1758 | 0.387 | 91 | 220 | 215 |
| 1 × 70 | 14/252 | 10.5 | 2.4 | 41.0 | 2038 | 0.268 | 91 | 270 | 265 |
| 1 × 95 | 19/2.52 | 10.5 | 2.4 | 42.0 | 2355 | 0.193 | 91 | 330 | 315 |
| 1 × 120 | 24 ساعته52 | 10.5 | 2.4 | 44.0 | 2666 | 0.153 | 91 | 375 | 360 |
| 1 × 150 | 30/252 | 10.5 | 2.5 | 45.0 | 3031 | 0.124 | 91 | 425 | 400 |
| 1 × 185 | 37/252 | 10.5 | 2.5 | 47.0 | 3427 | 0.0991 | 91 | 485 | 455 |
| 1 × 240 | 48/252 | 10.5 | 2.6 | 49.0 | 4070 | 0.0754 | 91 | 560 | 525 |
| 1 × 300 | ۶۱/۲52 | 10.5 | 2.7 | 51.0 | 4748 | 0.0601 | 91 | 650 | 595 |
| 1 × 400 | ۶۱/۲97 | 10.5 | 2.8 | 55.0 | 5801 | 0.0470 | 91 | 760 | 680 |
| 1 × 500 | ۶۱/۳23 | 10.5 | 2.9 | 58.0 | 6623 | 0.0366 | 91 | 875 | 775 |
| 1 × 630 | ۶۱/۳50 | 10.5 | 3 | 62.0 | 5211 | 0.0283 | 91 | 1000 | 875 |
| 1 × 800 | ۹۱/۳20 | 10.5 | 3.1 | 68.0 | 10014 | 0.0221 | 91 | 1130 | 970 |
| 1 × 1000 | ۹۱/۳75 | 10.5 | 3.3 | 72.0 | 12078 | 0.0176 | 91 | 1250 | 1060 |
| 3 × 50 | 10/252 | 10.5 | 3.7 | 81.0 | 6728 | 0.387 | 91 | 185 | 200 |
| 3 × 70 | 14/252 | 10.5 | 3.8 | 84.0 | 7581 | 0.268 | 91 | 230 | 250 |
| 3 × 95 | 19/2.52 | 10.5 | 3.9 | 88.0 | 8630 | 0.193 | 91 | 280 | 300 |
| 3 × 120 | 24 ساعته52 | 10.5 | 4.0 | 91.0 | 9688 | 0.153 | 91 | 310 | 330 |
| 3 × 150 | 30/252 | 10.5 | 4.1 | 95.0 | 11017 | 0.124 | 91 | 360 | 380 |
| 3 × 185 | 37/252 | 10.5 | 4.2 | 98.0 | 12390 | 0.0991 | 91 | 400 | 425 |
| 3 × 240 | 48/252 | 10.5 | 4.4 | 103.0 | 14427 | 0.0754 | 91 | 470 | 490 |
| 3 × 300 | ۶۱/۲52 | 10.5 | 4.5 | 108.0 | 15940 | 0.0601 | 91 | 540 | 555 |
| 3 × 400 | ۶۱/۲97 | 10.5 | 4.8 | 116.0 | 19346 | 0.0470 | 91 | 610 | 625 |
بسته بندی و حمل و نقل: ما قادر به دیدار با سخت ترین برنامه های تحویل بر اساس هر سفارش خرید هستیم.رعایت مهلت همیشه اولویت اصلی است زیرا هر گونه تاخیر در تحویل کابل می تواند به تاخیر کلی پروژه و افزایش هزینه کمک کند.
کابل در رول های چوبی، جعبه های موج دار و کویل ها عرضه می شود. پایان کابل با نوار خود چسب BOPP و کلاه های مهر و موم غیر هیگروسکوپی برای محافظت از پایان کابل از رطوبت مهر و موم می شود.علامت مورد نیاز باید با یک ماده مقاوم در برابر آب و هوا بر روی خارج از طبل با توجه به نیاز مشتری چاپ شود..
تعهد پس از خدمات: گروه کابل شانگهای شنگوا دارای اصل شنگوا است که "برای بهترین شرکت تلاش کنید، بهترین محصول را تولید کنید، بهترین خدمات را ارائه دهید، بهترین برند را ایجاد کنید".اصرار دارد که سیاست کیفیت اول باشد.، تلاش می کند تا کیفیت بالا و صفر نقص کالاها را به دست آورد. بنابراین هر مشتری می تواند به طور کامل از کیفیت برتر و خدمات بی نقص Shenghua Cable بهره مند شود. در همین حال،ما روحيه شنگوا رو دنبال ميکنيم "بهترين کار رو انجام بده""به نفع همديگه" ميخوايم با هر مشتري رابطه ي درازمدت و پايدار برقرار کنيم.
1. مشتری خداست. ما هر مشتری و هر همکاری رو با قلب حفظ میکنیم
2خدمات پيش فروش رایگان ما بهترين پيشنهاد را براي هر مشتري ارائه ميديم
3. خدمات فروش خوب. ما ارائه خواهد کرد رایگان مربوط به عملکرد محصول، راهنمایی های نگهداری و راه اندازی نصب
خدمات مشاوره فنی در هنگام ایجاد روابط همکاری با مشتریان.
4. خدمات پس از فروش متفکرانه. محصول ما توسط PICC (شرکت بیمه مردم چین) تضمین شده است. ما
در عرض 12 ماه پس از نصب (به استثنای استفاده نادرست) نگهداری و عیب یابی رایگان را ارائه می دهند.
5ما تضمین می کنیم که مشکلات شما در عرض 24 ساعت در شانگهای و 72 ساعت در سایر مناطق حل خواهد شد.
6. 24 ساعت خدمات تلفن تماس. ما شخص حرفه ای را تعیین می کنیم تا به طور مناسب به سوال شما پاسخ دهد.
ما همیشه به طور محکم باور داریم که "کیفیت خط حیات است، خدمات اجازه عبور است"، که ما را نزدیک تر و نزدیک تر می کند!
شرکت شنگوا کابل (گروه) شانگهای
سوالات عمومی
س: چقدر طول می کشد تا یک نقل قول را دریافت کنید؟
A: اکثر نقل قول ها در عرض 24 ساعت بازگردانده می شوند، با این حال، اگر برای ساخت و ساز ویژه باشد، ممکن است روز بیشتری طول بکشد.
س: محصولات شما چه گارانتی هایی دارند؟
A: SHAN cable تضمین می کند که تمام محصولات ما، سیم های کابل، و بیشتر بدون نقص هستند. ما هر محصولی را که با کیفیت توافق شده توسط هر دو طرف مطابقت ندارد، پس می گیریم.شرایط خاص این است که::
1ما تضمین می کنیم که ما با الزامات دوره گارانتی مشخص شده در قرارداد مطابقت داشته باشیم.که کالاهایی که تحت سفارش خرید برای خرید کابل و سیم شبکه توزیع خود حمل عرضه می شوند
2. ما با توجه به این مشخصات ساخته خواهد شد و که کالا خواهد بود جدید، استفاده نشده، از جدیدترین و یا مدل های فعلی.ما مواد را به طور دقیق مطابق با شرایط قرارداد عرضه خواهیم کرد.
3گارانتی برای دوازده (12) ماه پس از تحویل و پذیرش کالا یا هر بخشی از آن در مقصد نهایی که در SCC مشخص شده است، معتبر است.یا برای مدت هجده (18) ماه پس از تاریخ حمل از بندر یا محل بارگیری در کشور منشأ، هر کدام از این دوره ها زودتر به پایان می رسد.
4در طول دوره گارانتی خریدار می تواند به طور مستقیم به تولید کننده در فرم کتبی یا توسط نماینده اعلام اگر هر گونه مشکل در کیفیت کالا وجود دارد.سازنده باید تعمیر یا تعویض را در یک زمان معقول انجام دهد.، و تمام هزینه های مربوط به این را تحمل خواهد کرد.
س: آیا محصولات دیگری به غیر از سیم و کابل می فروشید؟
A: سیم و کابل قدرت ما است، با این حال، ما همچنین کانکتورها، مونتاژ های کابل و ابزار کابل را برای نامگذاری فقط چند مورد می فروشیم. محصولات ما به بازارهای متعدد در سراسر جهان خدمت می کنند.
