جزئیات محصول:
پرداخت:
|
| ولتاژ نامی: | 5.8/10kV یا 6.35/11kV | نوع هادی: | هادی رشته ای (کلاس 2) |
|---|---|---|---|
| علامت اصلی: | شماره یا نوار رنگ | علامت غلاف: | چاپ جوهر یا منبت |
| طول درام: | 500 متر یا طبق درخواست | رنگ غلاف بیرونی: | سیاه یا سفارشی |
| شرکت: | گروه شنگوا | برند: | کابل Sh |
| برجسته کردن: | 3 Core XLPE Insulated Power Cable,Single Core XLPE Insulated Power Cable,N2XSY XLPE Insulated Power Cable,Single Core XLPE Insulated Power Cable,N2XSY XLPE Insulated Power Cable |
||

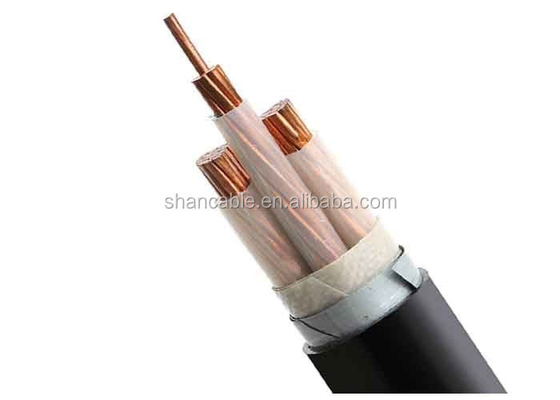

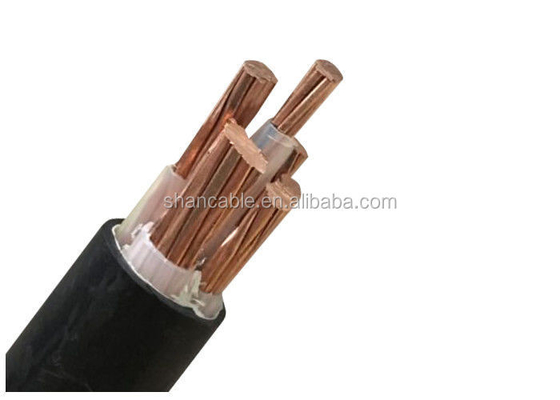

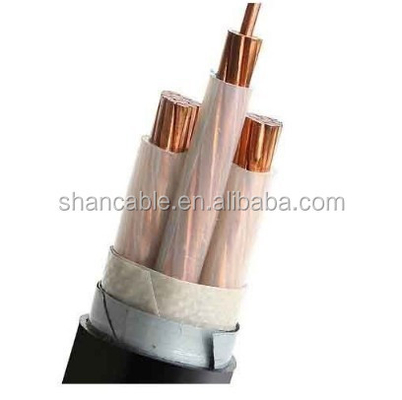

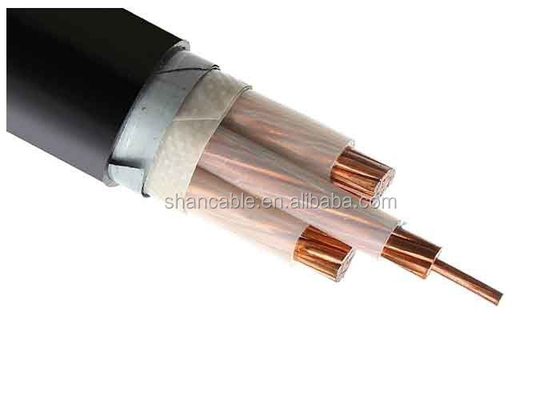

کابل برق عایق متوسط ولتاژ XLPE تک هسته / 3 هسته هادی مس XLPE کابل عایق N2XSY
ساخت کابل برق عایق شده XLPE:
| راننده | هادی مس مطابق IEC 60228، کلاس 2 |
| هادی دایره ای یا شکل دار | |
| عایق بندی | XLPE (پولی اتیلن متقاطع) در درجه حرارت 90 درجه سانتیگراد، بسیاری از رنگ های اختیاری |
| صفحه نمایش فلزی اختیاری است | نوار مس یا سیم های مس در حال پیچیدن اختیاری |
| پوشش | PVC یا FR-PVC نوع ST2 به IEC 60502، سیاه یا قرمز یا سفارشی سازی |
پارامتر فنی:
| نام: قطعه قطعی هادی | رشته شماره/ دیه از مدور | ضخامت عایق | ضخامت پوشش | تقريباً. | تقریبا.وزن | حداکثر مقاومت DC هدایت کننده (20 °C) | ولتاژ آزمون AC | رتبه بندی فعلی | |
| mm2 | pc/mm | mm | mm | (ملی متر) | در کیلوگرم | Ω /km | kV/5 دقیقه | در هوا (A) | در خاک ((A) |
| 1 × 25 | 7/214 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/252 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/252 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14/252 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 ساعته52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30/252 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/252 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/252 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | ۶۱/۲52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | ۶۱/۲97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | ۶۱/۳23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | ۶۱/۳50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | ۹۱/۳20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | ۹۱/۳75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/214 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/252 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/252 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14/252 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 ساعته52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30/252 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/252 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/252 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | ۶۱/۲52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | ۶۱/۲97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
توصیه های سفارش
ولتاژ نامی
استاندارد کاربرد: IEC/BS/UL/GB
تعداد هسته ها
اندازه و ساخت هادی
نوع عایق بندی
زره دار یا بدون زره اگر زره دار، نوع زره و ماده
نیاز به پوشش
طول کابل و بسته بندی مورد نیاز
سایر الزامات
داده های فنی:
ولتاژ نامی 5.8/10kV یا 6.35/11kV ولتاژ پایین
حداکثر دمای هادی: زیر نورمال (90°C) ، اضطراری (130°C) یا شارژ کوتاه
بیش از 5 ثانیه (250 درجه سانتیگراد)
حداقل دمای محیط 0 oC، پس از نصب و تنها زمانی که کابل در موقعیت ثابت باشد
کمترین شعاع خم: 20x کابل O.D برای یک هسته بدون زره
15 x کابل O.D برای چند هسته بدون زره
15 x کابل O.D برای تک هسته با زره
12 x کابل O.D برای چند هسته با زره
استانداردها:
بین المللی: IEC 60502، IEC 60228، (IEC 60332-3 فقط برای نوع FR)
چین: GB/T 12706 (GB/T 18380-3 فقط برای نوع FR)
سایر استانداردها مانند BS، DIN، VDE و ICEA در صورت درخواست
نصب
1دمای نصب نباید بیش از 20°C باشد. اگر دمای محیط کمتر از 0°C باشد، کابل باید از قبل گرم شود.
2شعاع خم شدن کابل نباید کمتر از 8 برابر باشد.
بسته بندی و حمل:
ما قادر به برآورده کردن سخت ترین برنامه های تحویل بر اساس هر سفارش خرید هستیم.رعایت مهلت همیشه اولویت اصلی است زیرا هر گونه تاخیر در تحویل کابل می تواند به تاخیر کلی پروژه و افزایش هزینه کمک کند.
کابل در رول های چوبی، جعبه های موج دار و کویل ها عرضه می شود. پایان کابل با نوار خود چسب BOPP و کلاه های مهر و موم غیر هیگروسکوپی برای محافظت از پایان کابل از رطوبت بسته می شود.علامت مورد نیاز باید با یک ماده مقاوم در برابر آب و هوا بر روی خارج از طبل با توجه به نیاز مشتری چاپ شود..
