جزئیات محصول:
پرداخت:
|
| مدل محصول: | کابل Sta Al | مواد هادی: | آلومینیوم، ال |
|---|---|---|---|
| مواد عایق: | XLPE | نوع زره: | STA |
| هسته ها: | 3 هسته | ولتاژ: | MV، 15 کیلو ولت |
| استاندارد ساخته شده است: | IEC، BS، IS، VDE | تضمین: | دو سال |
| شرکت: | گروه شنگوا | برند: | کابل Sh |
| برجسته کردن: | سیم کشی کابل زرهی انعطاف پذیر XLPE,سیم کشی کابل زرهی انعطاف پذیر 240 میلی متر مربع,کابل سیم زره دار 15 کیلوولت |
||

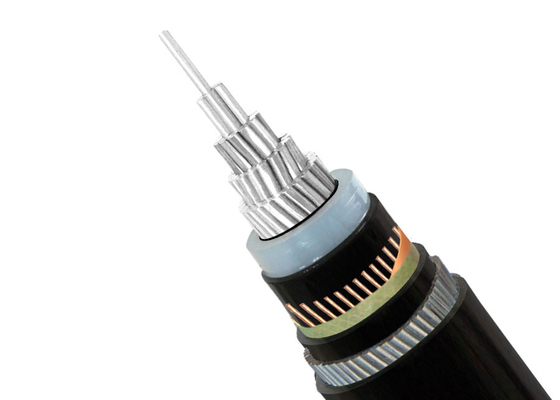

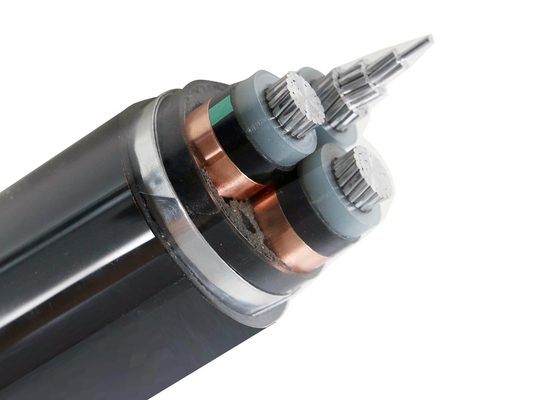

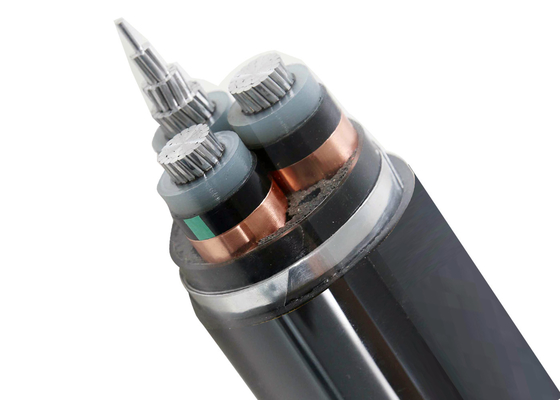

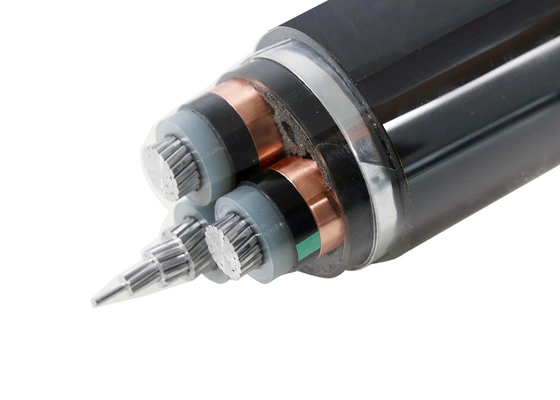

ساختارها:
رسانای آلومینیوم برهنه، لایه داخلی از مواد نیمه رسانا، عایق هسته ای از پلی اتیلن متقاطع، لایه بیرونی از مواد نیمه رسانا، صفحه نمایش نوار مسپرکننده های نوار، نخ یا کاغذپارچه های غیر بافتهنوار ريپخارج شدهپوشش داخلی PVC، تسمه گالوانیزه فولادی، پوشش کلی پلی وینیل کلراید (PVC) یا FR-PVC، PE، LSOH
کاربردها:
در ایستگاه های ترانسفورماتور، بلوک های سوئیچینگ، در نیروگاه های الکتریکی و کارخانه های صنعتی استفاده می شود.
کابل برق ولتاژ متوسط برای استفاده استاتیک در زمین، داخل و خارج از امکانات، در فضای باز، در کانال های کابل، در آب،در شرایطی که کابل ها در معرض فشارهای مکانیکی سنگین تر و فشارهای کششی قرار ندارند.
با توجه به فاکتور بسیار پایین از دست دادن دی الکتریک که در طول کل عمر عملیاتی خود ثابت است و با توجه به خاصیت عایق بندی عالی مواد XLPE،به طور محکم به صورت طولی با صفحه داخلی و خارجی از مواد نیمه رسانا (در یک فرآیند بیرون کشیده شده)، کابل دارای قابلیت اطمینان بالا در کار است.
استانداردها:
بین المللی: IEC 60502، IEC 60228، (IEC 60332-3 برای ZR-YJV)32، ZR-YJV72فقط)
چین: GB/T 12706 (GB/T 18380-3 برای ZR-YJV)32، ZR-YJV72فقط)
سایر استانداردها مانند BS,DIN و ICEA در صورت درخواست
نام رمز:
YJ: عایق XLPE
L: هادی آلومینیومی
V: پوشش PVC
32:تلفن زره ای از سیم فولاد3 هسته
22:پوشش های تیپ فولادی3 هسته
72: داربسته های زره ای از سیم آلومینیوم
62: تسمه های زره ای از فولاد ضد زنگ
ZR: مقاوم در برابر آتش
| MV ((11kv 15kv 33kv) کابل برق | ||
| مدل و توضیحات Uo/U ((Um) =3.6/6 ((7.2) ، 6/6 ((7.2) ، 6/10 ((12) ، 8.7/10 ((12) ، 8.7/15 ((17.5) ، 12/20 ((24) ، 18/30 ((36) ، 21/35 ((40.5) ، 26/35 ((40.5) kV | شماره هسته | مساحت برش قطری لوله ((mm2) |
| عایق xlpe | 1 هسته 3 هسته | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 میلی متر مربع |
| هسته Cu | ||
| YJV، N2XSY؛ کابل برق پوشانده شده از PVC | ||
| YJV22؛ نوار زره دار فولادی، کابل برق پوشانده از PVC | ||
| YJV32، YJV42؛ سیم فولادی زره دار ، کابل برق پوشیده از PVC | ||
| ال کور | ||
| YJLV، NA2XSY؛ کابل برق پوشیده از PVC | ||
| YJLV22؛ نوار زره ای فولادی، کابل برق پوشانده شده از PVC | ||
| YJLV32، YJLV42؛ سیم فولادی زره دار ، کابل برق پوشیده از PVC | ||
داده های فنی:
حداکثر دمای هادی: کمتر از حد طبیعی (90اوهج) اورژانسی (130اوهج) یا مدار کوتاه بیش از 5 ثانیه (250 درجه سانتیگراد)
حداقل دمای محیطاوهC، پس از نصب و تنها زمانی که کابل در موقعیت ثابت باشد
حداقل شعاع خم: 15x کابل O.D برای تک هسته
12 x کابل O.D برای چند هسته
| ولتاژ آزمایش | 6 / 10 کلوولت | [kV] | 21/5 دقیقه |
| 12 / 20 کلوولت | [kV] | ۴۲/۵ دقیقه | |
| 18 / 30 کلوولت | [kV] | 63/5 دقیقه | |
| محدوده دما | در حال حرکت | -5°C تا +70°C | |
| ثابت | -20°C تا +70°C | ||
| دمای کار | مدار کوتاه | °C | 250 |
| زمان مدار کوتاه | حداکثر. | [دقيقه] | 5 |
| شعاع خم | حداقل | x قطر | 15 |
| قابل اشتعال بودن | استاندارد | EN 60332-1-2 |
گواهینامه
ISO،CE، KEMAIEC،RoHS، CCC،P3Cو تعداد بيشتري در صورت درخواست
