جزئیات محصول:
پرداخت:
|
| نوع: | ولتاژ پایین | کاربرد: | ساخت و ساز |
|---|---|---|---|
| ژاکت: | PVC | مواد عایق: | XLPE |
| نام محصول: | کابل برق زرهی 3 هسته ای LV کابل مسی XLPE مقاوم در برابر آتش | استاندارد: | IEC60502 |
| برجسته: | کابل برق زرهی نوار استیل,کابل برق زرهی مقاوم در برابر آتش,کابل برق زرهی 1 کیلوولت |
||

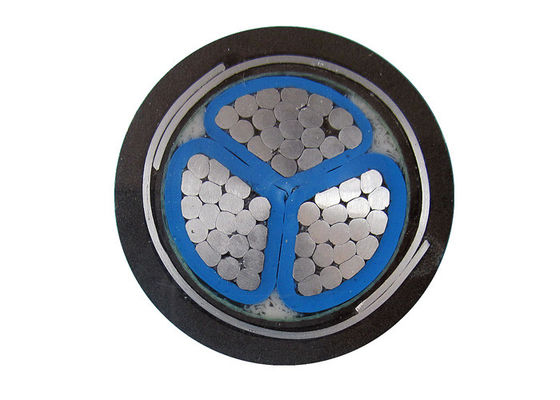

کابل برق زرهی نوار فولادی CU / PVC / DSTA / PVC 0.6 / 1KV
ساخت و سازها
هادی: هادی مس رشته ای جمع و جور ، Cl.2 مطابق IEC 60228
عایق بندی: PVC (پلی وینیل کلراید) با درجه حرارت 90 درجه سانتی گراد
غلاف داخلی: PVC
زره پوش: نوار استیل دوتایی.
غلاف: PVC یا FR-PVC نوع ST2 تا IEC 60502 ، مشکی
برنامه های کاربردی
به شافتها ، آب و خاک اعمال کنید ، فشار مثبت بیشتری را تحمل می کند
استانداردها
بین المللی: IEC 60502 ، IEC 60228 ،
چین: GB / T 12706 ، (GB / T 12706.1-2008
سایر استانداردها مانند BS ، DIN و ICEA در صورت درخواست
داده های تکنیکی
ولتاژ نامی: 0.6 / 1KV
حداکثر دما رسانا: در حد نرمال (90 ایج) ، اضطراری (130ایج) یا اتصال کوتاه بیش از 5 ثانیه (250 ℃) شرایط.
حداقلدرجه حرارت محیط.0 ایC ، پس از نصب و فقط هنگامی که کابل در یک موقعیت ثابت است
حداقلشعاع خمش: 12 عدد کابل OD برای چند هسته ای
گواهینامه ها
CE ، RoHS ، KEMA و سایر موارد در صورت درخواست
اقلام تجاری: MOQ: 500 متر
شرایط پرداخت: 30٪ T / T قبل از تولید ، 70٪ T / T قبل از تحویل
بسته بندی: طبل چوبی چوبی
مشخصات فنی
| نامسطح مقطع هادی | رشته ها شماره / دیااز هادی | ضخامت عایق | ضخامت پوشش داخلی | ضخامت نوار استیل | ضخامت غلاف | تقریباًOD | تقریباً وزن |
حداکثرمقاومت مستقیم هادی (20 ℃) Ω / کیلومتر | تست ولتاژ AC | |
| mm2 | کامپیوتر / میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | حد پایین (میلی متر) | حد بالا (میلی متر) | کیلوگرم در کیلومتر | Ω / کیلومتر | کیلو ولت / 5 دقیقه |
| 1 × 25 | 7 / 2.14 | 0.9 | 1.0 | 2x0.2 | 1.8 | 14.1 | 16.2 | 442.0 | 0.727 | 3.5 |
| 1 × 35 | 7 / 2.52 | 0.9 | 1.0 | 2x0.2 | 1.8 | 15.0 | 17.1 | 547.0 | 0.524 | 3.5 |
| 1 × 50 | 10 / 2.52 | 1.0 | 1.0 | 2x0.2 | 1.8 | 17.1 | 19.2 | 688.0 | 0.387 | 3.5 |
| 1 × 70 | 14 / 2.52 | 1.1 | 1.0 | 2x0.2 | 1.8 | 18.2 | 20.5 | 895.0 | 0.268 | 3.5 |
| 1 × 95 | 19 / 2.52 | 1.1 | 1.0 | 2x0.2 | 1.8 | 20.0 | 22.3 | 1125.0 | 0.193 | 3.5 |
| 120 1 1 | 24 / 2.52 | 1.2 | 1.0 | 2x0.2 | 1.8 | 22.3 | 24.5 | 1358.0 | 0.153 | 3.5 |
| 150 1 1 | 30 / 2.52 | 1.4 | 1.0 | 2x0.2 | 1.8 | 23.0 | 25.1 | 1649.0 | 0.124 | 3.5 |
| 185 1 1 | 37 / 2.52 | 1.6 | 1.0 | 2x0.5 | 1.8 | 25.3 | 27.1 | 1984.0 | 0.0991 | 3.5 |
| 240 1 1 | 48 / 2.52 | 1.7 | 1.0 | 2x0.5 | 1.9 | 28.0 | 29.8 | 2489.0 | 0.0754 | 3.5 |
| 300 1 1 | 61 / 2.52 | 1.8 | 1.0 | 2x0.5 | 1.9 | 30.0 | 32.6 | 3036.0 | 0.0601 | 3.5 |
| 400 1 1 | 61 / 2.97 | 2.0 | 1.2 | 2x0.5 | 2.1 | 35.0 | 37.4 | 4230.0 | 0.0470 | 3.5 |
| 1 × 500 | 61 / 3.23 | 2.2 | 1.2 | 2x0.5 | 2.2 | 39.8 | 42.1 | 5194.0 | 0.0366 | 3.5 |
| 1 × 630 | 61 / 3.50 | 2.4 | 1.2 | 2x0.5 | 2.4 | 45.0 | 47.6 | 6504.0 | 0.0283 | 3.5 |
| 2 × 4 | 1 / 2.25 | 0.7 | 1.2 | 2 × 0.2 | 1.8 | 15 | 17.6 | 424.0 | 4.61 | 3.5 |
| 2 × 6 | 1 / 2.76 | 0.7 | 1.2 | 2 × 0.2 | 1.8 | 16.1 | 18.4 | 493.0 | 3.08 | 3.5 |
| 10 2 2 | 7 / 1.38 | 0.7 | 2 × 0.4 | 2 × 0.2 | 1.8 | 18.8 | 20.5 | 663.0 | 1.83 | 3.5 |
| 2 × 16 | 7 / 1.78 | 0.7 | 2 × 0.4 | 2 × 0.2 | 1.8 | 20.9 | 22.6 | 844.0 | 1.15 | 3.5 |
| 2 × 25 | 7 / 2.14 | 0.9 | 2 × 0.4 | 2 × 0.2 | 1.8 | 23.6 | 25.3 | 1154.0 | 0.727 | 3.5 |
| 2 × 35 | 7 / 2.52 | 0.9 | 2 × 0.4 | 2 × 0.2 | 1.8 | 25.5 | 27.2 | 1431.0 | 0.524 | 3.5 |
| 2 × 50 | 10 / 2.52 | 1.0 | 4 × 0.4 | 2 × 0.2 | 1.8 | 25.0 | 26.7 | 1589.0 | 0.387 | 3.5 |
| 2 × 70 | 14 / 2.52 | 1.1 | 4 × 0.4 | 2 × 0.2 | 1.8 | 26.4 | 28.1 | 2243.0 | 0.268 | 3.5 |
| 2 × 95 | 19 / 2.52 | 1.1 | 4 × 0.4 | 2 × 0.2 | 1.9 | 29.8 | 31.5 | 2909.0 | 0.193 | 3.5 |
| 2 × 120 | 24 / 2.52 | 1.1 | 4 × 0.4 | 2 × 0.2 | 2 | 32.2 | 33.9 | 3475.0 | 0.153 | 3.5 |
| 2 × 150 | 30 / 2.52 | 1.4 | 4 × 0.4 | 2 × 0.2 | 2.1 | 35.4 | 37.1 | 4250.0 | 0.124 | 3.5 |
| 185 2 2 | 37 / 2.52 | 2.0 | 4 × 0.4 | 2 × 0.5 | 2.2 | 38.8 | 40.5 | 5010.0 | 0.0991 | 3.5 |
| 3 × 4 | 1 / 2.25 | 1.0 | 1.2 | 2 × 0.2 | 1.5 | 15.2 | 17.6 | 489.0 | 4.61 | 3.5 |
| 3 × 6 | 1 / 2.76 | 1.0 | 1.2 | 2 × 0.2 | 1.5 | 16.2 | 18.7 | 577.0 | 3.08 | 3.5 |
| 3 × 10 | 7 / 1.38 | 1.0 | 2 × 0.4 | 2 × 0.2 | 1.8 | 19.7 | 21.4 | 800.0 | 1.83 | 3.5 |
| 3 × 16 | 7 / 1.78 | 1.0 | 2 × 0.4 | 2 × 0.2 | 1.8 | 22.0 | 23.7 | 1050.0 | 1.15 | 3.5 |
| 3 × 25 | 7 / 2.14 | 1.2 | 2 × 0.4 | 2 × 0.2 | 1.7 | 24.8 | 26.5 | 1465.0 | 0.727 | 3.5 |
| 3 × 35 | 7 / 2.52 | 1.2 | 4 × 0.4 | 2 × 0.2 | 1.8 | 27.1 | 28.8 | 2149.0 | 0.524 | 3.5 |
| 3 × 50 | 10 / 2.52 | 1.4 | 4 × 0.4 | 2 × 0.2 | 1.9 | 29.0 | 30.7 | 2453.0 | 0.387 | 3.5 |
| 3 × 70 | 14 / 2.52 | 1.4 | 4 × 0.4 | 2 × 0.2 | 2.0 | 32.2 | 33.9 | 3116.0 | 0.268 | 3.5 |
| 3 × 95 | 19 / 2.52 | 1.6 | 4 × 0.4 | 2 × 0.5 | 2.2 | 9/37 | 39.6 | 4053.0 | 0.193 | 3.5 |
| 3 × 120 | 24 / 2.52 | 1.6 | 4 × 0.4 | 2 × 0.5 | 2.2 | 39.7 | 41.4 | 4930.0 | 0.153 | 3.5 |
| 3 × 150 | 30 / 2.52 | 1.8 | 4 × 0.4 | 2 × 0.5 | 2.4 | 8/44 | 46.5 | 6075.0 | 0.124 | 3.5 |
| 3 × 185 | 37 / 2.52 | 2.0 | 4 × 0.4 | 2 × 0.5 | 2.5 | 48.3 | 50.0 | 7299.0 | 0.0991 | 3.5 |
| 3 × 240 | 48 / 2.52 | 2.2 | 4 × 0.4 | 2 × 0.5 | 2.7 | 53.6 | 55.3 | 9213.0 | 0.0754 | 3.5 |
| 3 × 300 | 61 / 2.52 | 2.4 | 4 × 0.4 | 2 × 0.5 | 2.9 | 59.1 | 60.8 | 11185.0 | 0.0601 | 3.5 |
| 3 × 400 | 61 / 2.97 | 2.6 | 4 × 0.4 | 2 × 0.5 | 3.3 | 72.2 | 73.9 | 13330.0 | 0.0470 | 3.5 |
| 4 × 4 | 1 / 2.25 | 1.0 | 1.0 | 2 × 0.2 | 1.5 | 16.2 | 18.4 | 565.0 | 4.61 | 3.5 |
| 4 × 6 | 1 / 2.76 | 1.0 | 1.0 | 2 × 0.2 | 1.5 | 17.4 | 19.6 | 685.0 | 3.08 | 3.5 |
| 4 × 10 | 7 / 1.38 | 1.0 | 2 × 0.4 | 2 × 0.2 | 1.8 | 21.3 | 23.0 | 960.0 | 1.83 | 3.5 |
| 4 × 16 | 7 / 1.78 | 1.0 | 2 × 0.4 | 2 × 0.2 | 1.8 | 23.8 | 25.5 | 1273.0 | 1.15 | 3.5 |
| 4 × 25 | 7 / 2.14 | 1.2 | 2 × 0.4 | 2 × 0.2 | 1.8 | 27.1 | 28.8 | 1998.0 | 0.727 | 3.5 |
| 4 × 35 | 7 / 2.52 | 1.2 | 2 × 0.4 | 2 × 0.2 | 1.9 | 29.7 | 31.4 | 2505.0 | 0.524 | 3.5 |
| 4 × 50 | 10 / 2.52 | 1.4 | 4 × 0.4 | 2 × 0.2 | 2.0 | 31.5 | 33.2 | 3122.0 | 0.387 | 3.5 |
| 4 × 70 | 14 / 2.52 | 1.4 | 4 × 0.4 | 2 × 0.2 | 2.0 | 32.7 | 34.4 | 4025.0 | 0.268 | 3.5 |
| 95 4 4 | 19 / 2.52 | 1.6 | 4 × 0.4 | 2 × 0.5 | 2.2 | 38.5 | 40.2 | 5291.0 | 0.193 | 3.5 |
| 4 × 120 | 24 / 2.52 | 1.6 | 4 × 0.4 | 2 × 0.5 | 2.3 | 40.4 | 42.1 | 6464.0 | 0.153 | 3.5 |
| 4 × 150 | 30 / 2.52 | 1.8 | 4 × 0.4 | 2 × 0.5 | 2.4 | 45.6 | 47.3 | 7866.0 | 0.124 | 3.5 |
| 185 4 4 | 37 / 2.52 | 2.0 | 4 × 0.4 | 2 × 0.5 | 2.5 | 49.1 | 50.8 | 9542.0 | 0.0991 | 3.5 |
| 4 × 240 | 48 / 2.52 | 2.2 | 4 × 0.4 | 2 × 0.5 | 2.7 | 54.5 | 56.2 | 11916.0 | 0.0754 | 3.5 |
| 300 4 4 | 61 / 2.52 | 2.4 | 4 × 0.4 | 2 × 0.5 | 2.9 | 60.2 | 61.9 | 14118.0 | 0.0601 | 3.5 |
| 4 × 400 | 61 / 2.97 | 2.6 | 4 × 0.4 | 2 × 0.5 | 3.4 | 74.5 | 76.2 | 19950.0 | 0.0470 | 3.5 |
| 5 × 10 | 7 / 1.38 | 1.0 | 2 × 0.4 | 2 × 0.2 | 1.8 | 23.0 | 24.7 | 1110.0 | 1.83 | 3.5 |
| 5 × 16 | 7 / 1.78 | 1.0 | 2 × 0.4 | 2 × 0.2 | 1.8 | 25.8 | 27.5 | 1485.0 | 1.15 | 3.5 |
| 5 × 25 | 7 / 2.14 | 1.2 | 2 × 0.4 | 2 × 0.2 | 1.9 | 29.7 | 31.4 | 2339.0 | 0.727 | 3.5 |
| 5 × 35 | 7 / 2.52 | 1.2 | 2 × 0.4 | 2 × 0.2 | 2.0 | 32.6 | 34.3 | 2953.0 | 0.524 | 3.5 |
| 5 × 50 | 10 / 2.52 | 1.4 | 4 × 0.4 | 2 × 0.5 | 2.2 | 39.2 | 40.9 | 3975.0 | 0.387 | 3.5 |
| 5 × 70 | 14 / 2.52 | 1.4 | 4 × 0.4 | 2 × 0.5 | 2.3 | 43.2 | 9/44 | 5125.0 | 0.268 | 3.5 |
| 95 5 5 | 19 / 2.52 | 1.6 | 4 × 0.4 | 2 × 0.5 | 2.5 | 47.8 | 49.5 | 6798.0 | 0.193 | 3.5 |
| 5 × 120 | 24 / 2.52 | 1.6 | 4 × 0.4 | 2 × 0.5 | 2.6 | 52.3 | 54.0 | 8217.0 | 0.153 | 3.5 |
| 5 × 150 | 30 / 2.52 | 1.8 | 4 × 0.4 | 2 × 0.5 | 2.8 | 56.8 | 58.5 | 10030.0 | 0.124 | 3.5 |
| 185 5 5 | 37 / 2.52 | 2.0 | 4 × 0.4 | 2 × 0.5 | 3.0 | 62.9 | 64.6 | 12275.0 | 0.0991 | 3.5 |
| 240 5 5 | 48 / 2.52 | 2.2 | 4 × 0.4 | 2 × 0.5 | 3.3 | 72.1 | 73.8 | 15077.0 | 0.0754 | 3.5 |
| 300 5 5 | 61 / 2.52 | 2.4 | 4 × 0.4 | 2 × 0.5 | 3.5 | 79.1 | 80.8 | 18214.0 | 0.0601 | 3.5 |
| 3 × 10+ 1 × 6 | 7 / 1.38 + 1 / 2.8 | 1.0 + 1.0 | 2 × 0.4 | 2 × 0.2 | 1.8 | 20.5 | 22.2 | 894 | 1.83 | 3.5 |
| 3 × 16+ 1 × 10 | 7 / 1.78 + 7 / 1.38 | 1.0 + 1.0 | 2 × 0.4 | 2 × 0.2 | 1.8 | 23.1 | 24.8 | 1194 | 1.15 | 3.5 |
| 3 × 25+ 1 × 16 | 7 / 2.14 + 7 / 1.78 | 1.2 + 1.0 | 2 × 0.4 | 2 × 0.2 | 1.8 | 26.2 | 27.9 | 1668 | 0.727 | 3.5 |
| 3 × 35+ 1 × 16 | 7 / 2.52 + 7 / 1.78 | 1.2 + 1.0 | 2 × 0.4 | 2 × 0.2 | 1.9 | 28.1 | 29.8 | 2243 | 0.524 | 3.5 |
| 3 × 50+ 1 × 25 | 10 / 2.52 + 7 / 2.14 | 1.4 + 1.2 | 4 × 0.4 | 2 × 0.2 | 1.9 | 31.0 | 32.7 | 2852 | 0.387 | 3.5 |
| 3 × 70+ 1 × 35 | 14 / 2.52 + 7 / 2.52 | 1.4 + 1.2 | 4 × 0.4 | 2 × 0.2 | 2.1 | 34.4 | 26.1 | 3657 | 0.268 | 3.5 |
| 3 × 95+ 1 × 50 | 19 / 2.52 + 10 / 2.52 | 1.6 + 1.4 | 4 × 0.4 | 2 × 0.5 | 2.2 | 40.2 | 41.9 | 4796 | 0.193 | 3.5 |
| 3 × 120+ 1 × 70 | 24 / 2.52 + 14 / 2.52 | 1.6 + 1.4 | 4 × 0.4 | 2 × 0.5 | 2.3 | 8/42 | 44.5 | 5912 | 0.153 | 3.5 |
| 3 × 150+ 1 × 70 | 30 / 2.52 + 14 / 2.52 | 1.8 + 1.4 | 4 × 0.4 | 2 × 0.5 | 2.5 | 47.1 | 48.8 | 7025 | 0.124 | 3.5 |
| 3 × 185+ 1 × 95 | 37 / 2.52 + 19 / 2.52 | 2.0 + 1.6 | 4 × 0.4 | 2 × 0.5 | 2.6 | 51.1 | 52.8 | 8598 | 0.0991 | 3.5 |
| 3 × 240+ 1 × 120 | 48 / 2.52 + 24 / 2.52 | 2.2 + 1.6 | 4 × 0.4 | 2 × 0.5 | 2.8 | 56.4 | 58.1 | 10631 | 0.0754 | 3.5 |
| 3 × 300+ 1 × 150 | 61 / 2.52 + 30 / 2.52 | 2.4 + 1.8 | 4 × 0.4 | 2 × 0.5 | 3.0 | 62.2 | 63.9 | 12913 | 0.0601 | 3.5 |
| 3 × 400+ 1 × 240 | 61 / 2.97 + 37 / 2.52 | 2.6 + 1.8 | 4 × 0.4 | 2 × 0.5 | 3.4 | 74.2 | 75.9 | 15410 | 0.0470 | 3.5 |
| 3 × 10+ 2 × 6 | 7 / 1.38 + 1 / 2.8 | 1.0 + 1.0 | 2 × 0.4 | 2 × 0.2 | 1.8 | 21.8 | 23.5 | 973 | 1.83 | 3.5 |
| 3 × 16+ 2 × 10 | 7 / 1.78 + 7 / 1.38 | 1.0 + 1.0 | 2 × 0.4 | 2 × 0.2 | 1.8 | 24.7 | 26.4 | 1323 | 1.15 | 3.5 |
| 3 × 25+ 2 × 16 | 7 / 2.14 + 7 / 1.78 | 1.2 + 1.0 | 2 × 0.4 | 2 × 0.2 | 1.9 | 28.2 | 29.9 | 2053 | 0.727 | 3.5 |
| 3 × 35+ 2 × 16 | 7 / 2.52 + 7 / 1.78 | 1.2 + 1.0 | 2 × 0.4 | 2 × 0.2 | 1.9 | 30.0 | 31.7 | 2406 | 0.524 | 3.5 |
| 3 × 50+ 2 × 25 | 10 / 2.52 + 7 / 2.14 | 1.4 + 1.2 | 4 × 0.4 | 2 × 0.2 | 2.1 | 35.8 | 37.5 | 3371 | 0.387 | 3.5 |
| 3 × 70+ 2 × 35 | 14 / 2.52 + 7 / 2.52 | 1.4 + 1.2 | 4 × 0.4 | 2 × 0.5 | 2.2 | 39.9 | 41.6 | 4350 | 0.268 | 3.5 |
| 3 × 95+ 2 × 50 | 19 / 2.52 + 10 / 2.52 | 1.6 + 1.4 | 4 × 0.4 | 2 × 0.5 | 2.4 | 44.2 | 45.9 | 5736 | 0.193 | 3.5 |
| 3 × 120+ 2 × 70 | 24 / 2.52 + 14 / 2.52 | 1.6 + 1.4 | 4 × 0.4 | 2 × 0.5 | 2.5 | 49.0 | 50.7 | 7126 | 0.153 | 3.5 |
| 3 × 150+ 2 × 70 | 30 / 2.52 + 14 / 2.52 | 1.8 + 1.4 | 4 × 0.4 | 2 × 0.5 | 2.6 | 51.5 | 53.2 | 8249 | 0.124 | 3.5 |
| 3 × 185+ 2 × 95 | 37 / 2.52 + 19 / 2.52 | 2.0 + 1.6 | 4 × 0.4 | 2 × 0.5 | 2.8 | 57.4 | 59.1 | 10254 | 0.0991 | 3.5 |
| 3 × 240+ 2 × 120 | 48 / 2.52 + 24 / 2.52 | 2.2 + 1.6 | 4 × 0.4 | 2 × 0.5 | 3.0 | 62.8 | 64.5 | 12888 | 0.0754 | 3.5 |
| 3 × 300+ 2 × 150 | 61 / 2.52 + 30 / 2.52 | 2.4 + 1.8 | 4 × 0.4 | 2 × 0.5 | 3.3 | 70.9 | 72.6 | 15483 | 0.0601 | 3.5 |
| 4 × 10+ 1 × 6 | 7 / 1.38 + 1 / 2.8 | 1.0 + 1.0 | 2 × 0.4 | 0.2 × 2 | 1.8 | 22.4 | 24.1 | 1.83 | 3.5 | |
| 4 × 16+ 1 × 10 | 7 / 1.78 + 7 / 1.38 | 1.0 + 1.0 | 2 × 0.4 | 0.2 × 2 | 1.8 | 25.1 | 26.8 | 1482 | 1.15 | 3.5 |
| 4 × 25+ 1 × 16 | 7 / 2.14 + 7 / 1.78 | 1.2 + 1.0 | 2 × 0.4 | 0.2 × 2 | 1.9 | 28.9 | 30.6 | 2312 | 0.727 | 3.5 |
| 4 × 35+ 1 × 16 | 7 / 2.52 + 7 / 1.78 | 1.2 + 1.0 | 2 × 0.4 | 0.2 × 2 | 2.0 | 31.3 | 33.0 | 2756 | 0.524 | 3.5 |
| 4 × 50+ 1 × 25 | 10 / 2.52 + 7 / 2.14 | 1.4 + 1.2 | 4 × 0.4 | 0.2 × 2 | 2.1 | 35.8 | 37.5 | 3680 | 0.387 | 3.5 |
| 4 × 70+ 1 × 35 | 14 / 2.52 + 7 / 2.52 | 1.4 + 1.2 | 4 × 0.4 | 2 × 0.5 | 2.2 | 39.9 | 41.6 | 4768 | 0.268 | 3.5 |
| 4 × 95+ 1 × 50 | 19 / 2.52 + 10 / 2.52 | 1.6 + 1.4 | 4 × 0.4 | 2 × 0.5 | 2.4 | 44.2 | 45.9 | 6267 | 0.193 | 3.5 |
| 4 × 120+ 1 × 70 | 24 / 2.52 + 14 / 2.52 | 1.6 + 1.4 | 4 × 0.4 | 2 × 0.5 | 2.5 | 49.0 | 50.7 | 7698 | 0.153 | 3.5 |
| 4 × 150+ 1 × 70 | 30 / 2.52 + 14 / 2.52 | 1.8 + 1.4 | 4 × 0.4 | 2 × 0.5 | 2.6 | 51.5 | 53.2 | 6216 | 0.124 | 3.5 |
| 4 × 185+ 1 × 95 | 37 / 2.52 + 19 / 2.52 | 2.0 + 1.6 | 4 × 0.4 | 2 × 0.5 | 2.8 | 57.4 | 59.1 | 11293 | 0.0991 | 3.5 |
| 4 × 240+ 1 × 120 | 48 / 2.52 + 24 / 2.52 | 2.2 + 1.6 | 4 × 0.4 | 2 × 0.5 | 3.0 | 62.8 | 64.5 | 14371 | 0.0754 | 3.5 |
| 4 × 300+ 1 × 150 | 61 / 2.52 + 30 / 2.52 | 2.4 + 1.8 | 4 × 0.4 | 2 × 0.5 | 3.4 | 75.1 | 76.8 | 17449 | 0.0601 | 3.5 |
