جزئیات محصول:
پرداخت:
|
| رهبر ارکستر: | هادی آلومینیوم کامپکت ، فشرده 2 ، مطابق با IEC 60228 | عایق: | XLPE (پلی اتیلن متقاطع) در دمای 90 درجه سانتیگراد رتبه بندی شده است |
|---|---|---|---|
| نمونه: | رایگان | رنگ عایق: | قرمز ، زرد ، آبی |
| غلاف: | PVC یا FR-PVC از نوع ST2 تا IEC 60502 ، سیاه | صفحه نمایش: | نوار مس |
| شرکت: | گروه شنگوا | برند: | کابل Sh |
| برجسته کردن: | کابل عایق xlpe,کابل عایق xlpe |
||

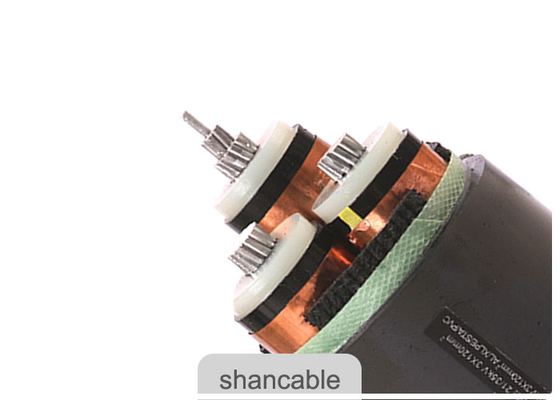

ولتاژ متوسط کابل برق عایق بندی شده XLPE سه هسته ای آلومینیومی XLPE 21 / 35kV
ساخت و ساز
هادی: هادی آلومینیوم کامپکت ، Cl.2 مطابق با IEC 60228
صفحه نمایش هادی: نیمه هادی
عایق: XLPE (پلی اتیلن متقاطع) با درجه حرارت 90 درجه سانتیگراد
صفحه عایق: نیمه هادی
صفحه: نوار مس
پوشش: PVC یا FR-PVC از نوع ST2 تا IEC 60502 ، مشکی
برنامه های کاربردی
برای گذاشتن داخل خانه و بیرون از منزل. قادر به تحمل کشش خاصی در حین نصب ، اما نیروهای مکانیکی خارجی نیستند. گذاشتن کابل تک هسته ای در مجاری مغناطیسی مجاز نیست.
استانداردها
بین المللی: IEC 60502-1، IEC 60228،
چین: GB / T 12706 ، (GB / T 18380-3 فقط برای ZR-YJV)
استانداردهای دیگر مانند BS ، DIN و ICEA در صورت درخواست
داده های تکنیکی
ولتاژ دارای امتیاز: 21/35 (36) kV
حداکثر دمای رسانا: در شرایط عادی (90 درجه سانتیگراد) ، اضطراری (130 درجه سانتیگراد) یا اتصال کوتاه حداکثر 5 ثانیه (250 ℃ 250).
حداقل درجه حرارت محیط. 0 درجه سانتیگراد ، پس از نصب و فقط در مواقعی که کابل در حالت ثابت قرار دارد
حداقل Radius Bending: کابل 20 O کابل OD برای تک هسته
کابل OD 15 x برای چند هسته ای
گواهینامه ها
CE ، RoHS ، KEMA و سایر افراد در صورت درخواست
موارد تجاری: MOQ: 200m
شرایط پرداخت: 30٪ T / T قبل از تولید ، 70٪ T / T قبل از تحویل
بسته بندی: طبل چوبی چوبی
مشخصات فنی
| اسم سطح مقطع هادی | رشته ها شماره / دیا. هادی | ضخامت عایق | ضخامت غلاف | تقریباً OD | تقریباً وزن | حداکثر مقاومت هادی DC (20 ℃) | تست ولتاژ AC | رتبه فعلی | |
| میلی متر 2 | کامپیوتر / میلی متر | میلی متر | میلی متر | (میلی متر) | کیلوگرم در کیلومتر | Ω / کیلومتر | kV / 5min | در هوا (A) | در خاک (A) |
| 1 × 50 | 10 / 2.52 | 9.3 | 2 | 37.0 | 1360 | 6 0.4141 | 73.5 | 170 | 165 |
| 1 × 70 | 14 / 2.52 | 9.3 | 2.5 | 38.0 | 1471 | 0.443 | 73.5 | 210 | 200 |
| 1 × 95 | 19 / 2.52 | 9.3 | 2.5 | 40.0 | 1605 | 0.320 | 73.5 | 255 | 240 |
| 1 × 120 | 24 / 2.52 | 9.3 | 2.5 | 42.0 | 1756 | 0.253 | 73.5 | 290 | 270 |
| 1 × 150 | 30 / 2.52 | 9.3 | 2.5 | 44.0 | 1910 | 0.206 | 73.5 | 330 | 305 |
| 1 × 185 | 37 / 2.52 | 9.3 | 2.5 | 45.0 | 2102 | 0.1640 | 73.5 | 380 | 345 |
| 1 × 240 | 48 / 2.52 | 9.3 | 2.5 | 48.0 | 2395 | 0.1250 | 73.5 | 435 | 400 |
| 1 × 300 | 61 / 2.52 | 9.3 | 3 | 50.0 | 2672 | 000 0.1000000 | 73.5 | 510 | 455 |
| 1 × 400 | 61 / 2.97 | 9.3 | 3 | 53.0 | 3094 | 0.0778 | 73.5 | 595 | 525 |
| 1 × 500 | 61 / 3.23 | 9.3 | 3 | 55.0 | 3595 | 0.0605 | 73.5 | 690 | 600 |
| 1 × 630 | 61 / 3.50 | 9.3 | 3.1 | 60.0 | 4193 | 0.0469 | 73.5 | 800 | 680 |
| 1 × 800 | 91 / 3.20 | 5.5 | 3.1 | 65 | 4792 | 0.0367 | 73.5 | 920 | 770 |
| 1 × 1000 | 91 / 3.75 | 5.5 | 3.2 | 70 | 5581 | 0.0291 | 73.5 | 1040 | 860 |
| 3 × 50 | 10 / 2.52 | 9.3 | 3.5 | 76.0 | 4492 | 6 0.4141 | 73.5 | 145 | 170 |
| 3 × 70 | 14 / 2.52 | 9.3 | 3.6 | 80.0 | 5000 | 0.443 | 73.5 | 190 | 190 |
| 3 × 95 | 19 / 2.52 | 9.3 | 3.7 | 83.0 | 5533 | 0.320 | 73.5 | 215 | 230 |
| 3 × 120 | 24 / 2.52 | 9.3 | 3.8 | 86.0 | 6054 | 0.253 | 73.5 | 240 | 255 |
| 3 × 150 | 30 / 2.52 | 9.3 | 3.9 | 89.0 | 6593 | 0.206 | 73.5 | 280 | 295 |
| 3 × 185 | 37 / 2.52 | 9.3 | 4.0 | 93.0 | 7255 | 0.1640 | 73.5 | 310 | 330 |
| 3 × 240 | 48 / 2.52 | 9.3 | 4.2 | 98.0 | 8216 | 0.1250 | 73.5 | 365 | 380 |
| 3 × 300 | 61 / 2.52 | 9.3 | 4.3 | 102.0 | 9248 | 000 0.1000000 | 73.5 | 430 | 435 |
| 400 3 3 | 61 / 2.97 | 9.3 | 4.6 | 110.0 | 10663 | 0.0778 | 73.5 | 485 | 500 |
