جزئیات محصول:
پرداخت:
|
نوع مدل: | کابل CU / XLPE / SWA / PVC | ولتاژ: | 1 کیلو وات |
---|---|---|---|
عایق: | XLPE | رهبر ارکستر: | CU، مس |
زره پوش: | SWA، فولاد ضد زنگ | اندازه ها: | 1 ~ 630mm2 |
هسته ها: | 4 هسته | ماده پوسته: | PVC، PE، LSOH |
استاندارد: | IEC / BS / IS / VDE | گارانتی: | 2 سال |
نمونه رایگان: | در دسترس است | ||
برجسته: | ,,armoured electric cable |

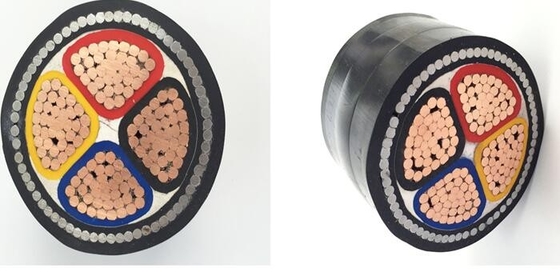

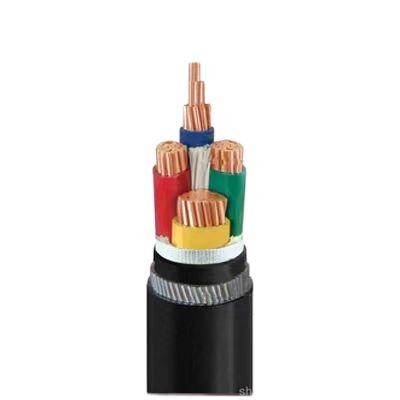

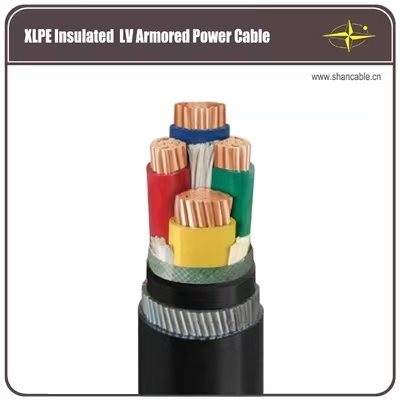

ساخت و ساز
رهبر ارکستر | کلاسی 2 به عنوان IEC 60228 |
مدول جامد مس مسی، کلاس 1 به عنوان IEC 60228 | |
عایق | XLPE (پلی اتیلن متقاطع) |
پرکننده | PP پرکننده |
نوار بسته بندی | غیر بافته شده |
پوشش داخلی | اکسترود شده پی وی سی |
زره پوش | سیم فولادی |
پوسته کل | مقاوم در برابر موریانه PVC |
برنامه های کاربردی
برای انتقال و توزیع خط انتقال قدرت با ولتاژ 35 کیلو ولت و کمتر استفاده می شود. با کابل برق عایق PVC، کابل برق xlpe دارای ویژگی های الکتریکی، مکانیسم،
مقاوم در برابر حرارت و پیری، مقاوم در برابر محیط زیست و مقاوم در برابر شیمیایی مقاوم در برابر خوردگی، بلکه ساده است
ساختار، وزن سبک، هیچ محدودیتی با قرار دادن قطره، و درجه حرارت بالا برای کار طولانی مدت.
استانداردها
بین المللی: IEC 60502-2، IEC 60228
چین : GB / T 12706.2-2008
استانداردهای دیگر مانند BS، DIN و ICEA بر اساس درخواست
داده های تکنیکی
ولتاژ نامی: 0.6 / 1kV
حداکثر دمای هدایت کننده: در حالت عادی (90 درجه سانتیگراد )، اورژانس (130 درجه سانتیگراد ) یا اتصال کوتاه بیش از 5 ثانیه (250 درجه سانتیگراد ) شرایط.
حداقل درجه حرارت محیط. 0 درجه سانتیگراد، پس از نصب و فقط زمانی که کابل در موقعیت ثابت قرار دارد
حداقل خم شدن شعاع: 20 دسیلیتر کابل OD برای کابلهای غیر زرهی تک هسته ای
کابل OD 15x برای کابلهای زره پوش تک هسته ای
15 دسی بل کابل OD برای کابل های چند هسته ای بدون زره پوش
12D OD کابل برای کابلهای زرهی چند هسته ای
مشخصات فنی
اسم مقطع هادی | رشته ها شماره / دی. از رهبر | ضخامت عایق | ضخامت پوشش داخلی | دیا از زره سیم | ضخامت پوسته | تقریبا OD | تقریبا وزن | حداکثر مقاومت DC مقاومت (20 ℃) | آزمایش ولتاژ AC | رتبه فعلی | |
میلی متر 2 | کامپیوتر / میلی متر | میلیمتر | میلیمتر | (میلی متر) | کیلوگرم / کیلومتر | Ω / کیلومتر | kV / 5min | در هوا (A) | در خاک (A) |
4 × 4 | 7 / 0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
4 × 6 | 7 / 1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
× 4 × 10 | 7 / 1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
4 × 16 | 7 / 1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
4 × 25 | 7 / 2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
4 × 35 | 7/25/2 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
× 4 × 50 | 10/25/2 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
4 × 70 | 14 / 2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
× 4 × 95 | 19 / 2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
4 × 120 | 24/25/2 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
× 4 × 150 | 30 / 2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
185 × 4 × | 37 / 2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
4 × 240 | 48 / 2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
× 4 × 300 | 61 / 2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
4 × 400 | 61 / 2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
ما قادر به اجرای دقیق تر برنامه های تحویل با توجه به هر سفارش خرید می باشیم.
ملاقات با مهلت همیشه همیشه اولویت است زیرا هر تاخیری در تحویل کابل می تواند به تأخیر در انجام پروژه و تأخیر در هزینه کمک کند.
کابل در قرقره های چوبی، جعبه های راه راه و کویل تامین می شود. انتهای کابل با BOPP مهر و موم شده است
نوار خود چسب و کلاهک های غیر هیدروکسیک برای محافظت از کابل از رطوبت به پایان می رسد.
مارک مورد نیاز باید با مواد ضد آب مقاوم در خارج از محل درام چاپ شود
با توجه به نیاز مشتری.
