جزئیات محصول:
پرداخت:
|
| رهبر ارکستر: | آلومینیوم | عایق: | XLPE |
|---|---|---|---|
| پوستر: | پی وی سی | تعداد هسته: | 1 |
| ولتاژ: | 1KV-35KV | مواد زره پوش: | سیم فولادی یا نوار فولادی |
| صفحه نمایش: | سیم Coope / نوار | ||
| برجسته: | ,,armoured electric cable |
||

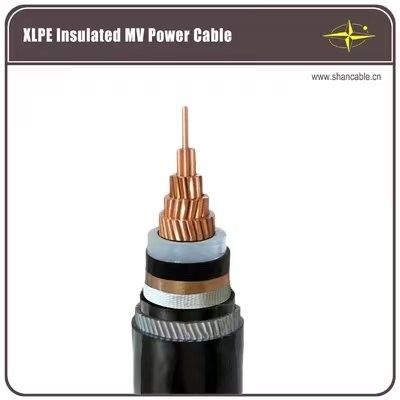

کابل برق زره پوش آلومینیومی سفارشی، کابل قدرت زرهی
شرح :
CU / XLPE / S T A / PVC، IEC 60502
IEC 60502، IEC 60228 ، GB / T 12706.1-2008.
CE، CCC، KEMA

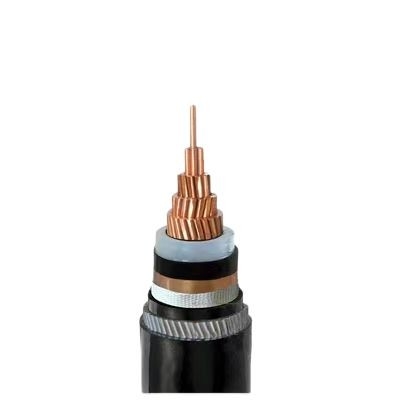

سازه ها
هادی: هادی آلومینیوم رشته ای مغناطیسی C ، مطابق با استاندارد IEC 60228 کلاس 2 است
عایق: XLPE / A
صفحه نمایش: سیم مسی / نوار
پوشش داخلی: PVC
زره: سیم گالوانیزه سیم یا نوار
پوسته: PVC نوع ST 2 تا IEC 60502، سیاه
توجه: رنگ عایق بر اساس استانداردها یا نیاز مشتری
برنامه های کاربردی
برای انتقال و توزیع برق خطوط با ولتاژ 35 کیلو وات و کمتر استفاده می شود. در مقایسه با کابل برق عایق PVC، کابل برق XLPE نه تنها ویژگی های عالی برق، مکانیزم، حرارت و مقاومت در برابر پیری، مقاوم در برابر استرس مقاوم در برابر مواد شیمیایی و مقاوم در برابر خوردگی شیمیایی، بلکه ساختار ساده، وزن سبک، بدون محدودیت با قطره قرار دادن، مزایای دمای بالا برای کار طولانی مدت.
برای لایه برداری در داخل و خارج از منزل. قادر به تحمل کشش خاص در هنگام نصب، اما نیروهای مکانیکی خارجی نیست. استانداردها
بین المللی: IEC 60502، IEC 60228
چین: GB / T 12706.1-2008
استانداردهای دیگر مانند BS، DIN و ICEA بر اساس درخواست
داده های تکنیکی
ولتاژ نامی: 2-35 کیلو ولت
حداکثر دمای هدایت کننده : طبیعی ( 9 0 درجه سانتیگراد )، اتصال کوتاه بیش از 5 ثانیه ( 16 0 درجه سانتیگراد زمانی که سطح بخش زیر 30 0 میلی متر 2 ، 14 0 درجه سانتیگراد زمانی که بخش بخش بیش از 30 0 میلی متر 2 )
حداقل یک مامور T ام : اگر دمای محیط زیر 0 درجه سانتیگراد باشد، کابل باید قبل از گرم شدن باشد
حداقل شعاع خمش: کابل تک هسته 20 ( d + D) ± 5٪
کابل چند هسته 15 ( d + D) ± 5٪
گواهینامه ها
CE، ROHS، CCC، KEMA و سایر موارد دیگر در صورت درخواست
4 جدول ولتاژ، هسته ها و مقطع عرضی
| مورد | رده A، B | 3.6 / 6 کیلوولت | 6/10 کیلو وات | 8.7 / 15kV | 12/20 کیلو وات | 18/30 کیلو وات | 21/35 کیلو وات |
| رده A، B | 6/6 کیلو وات | 8.7 / 10kV | 12/15 کیلو وات | 18/20 کیلو وات | - | 26/35 کیلو وات | |
| تک هسته ای | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| سه هسته ای | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
کابل با ولتاژ نامی Category A در وضعیتی که نیازمند بیش از 1 دقیقه نیست استفاده می شود. زمان وقوع خطا در زمین. برای کابل با ولتاژ نامی رده B، زمان پایدار خطای زمینی به طور معمول بیش از 1 ساعت است، حداکثر. زمان طولانی مدت بیش از 8 ساعت است، زمان وقوع زمین گسل زمین سالانه به طور کامل نباید بیش از 125 ساعت باشد، رده C شامل تمام سیستم انتظار رده A و B.
شرح :
CU / XLPE / S T A / PVC، IEC 60502
IEC 60502، IEC 60228 ، GB / T 12706.1-2008.
CE، CCC، KEMA
سازه ها
هادی: سیم مسی با مقطع نازک، مطابق با استاندارد IEC 60228 کلاس 2 است
عایق: XLPE / A
پوشش داخلی: PVC
زره: سیم گالوانیزه سیم یا نوار
پوسته: PVC نوع ST 2 تا IEC 60502، سیاه
توجه: رنگ عایق بر اساس استانداردها یا نیاز مشتری
برنامه های کاربردی
برای انتقال و توزیع برق خطوط با ولتاژ 35 کیلو وات و کمتر استفاده می شود. در مقایسه با کابل برق عایق PVC، کابل برق XLPE نه تنها ویژگی های عالی برق، مکانیزم، حرارت و مقاومت در برابر پیری، مقاوم در برابر استرس مقاوم در برابر مواد شیمیایی و مقاوم در برابر خوردگی شیمیایی، بلکه ساختار ساده، وزن سبک، بدون محدودیت با قطره قرار دادن، مزایای دمای بالا برای کار طولانی مدت.
برای لایه برداری در داخل و خارج از منزل. قادر به تحمل کشش خاص در هنگام نصب، اما نیروهای مکانیکی خارجی نیست. استانداردها
بین المللی: IEC 60502، IEC 60228
چین: GB / T 12706.1-2008
استانداردهای دیگر مانند BS، DIN و ICEA بر اساس درخواست
داده های تکنیکی
ولتاژ نامی: 2-35 کیلو ولت
حداکثر دمای هدایت کننده : طبیعی ( 9 0 درجه سانتیگراد )، اتصال کوتاه بیش از 5 ثانیه ( 16 0 درجه سانتیگراد زمانی که سطح بخش زیر 30 0 میلی متر 2 ، 14 0 درجه سانتیگراد زمانی که بخش بخش بیش از 30 0 میلی متر 2 )
حداقل یک مامور T ام : اگر دمای محیط زیر 0 درجه سانتیگراد باشد، کابل باید قبل از گرم شدن باشد
حداقل شعاع خمش: کابل تک هسته 20 ( d + D) ± 5٪
کابل چند هسته 15 ( d + D) ± 5٪
گواهینامه ها
CE، ROHS، CCC، KEMA و سایر موارد دیگر در صورت درخواست
4 جدول ولتاژ، هسته ها و مقطع عرضی
| مورد | رده A، B | 3.6 / 6 کیلوولت | 6/10 کیلو وات | 8.7 / 15kV | 12/20 کیلو وات | 18/30 کیلو وات | 21/35 کیلو وات |
| رده A، B | 6/6 کیلو وات | 8.7 / 10kV | 12/15 کیلو وات | 18/20 کیلو وات | - | 26/35 کیلو وات | |
| تک هسته ای | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| سه هسته ای | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
کابل با ولتاژ نامی Category A در وضعیتی که نیازمند بیش از 1 دقیقه نیست استفاده می شود. زمان وقوع خطا در زمین. برای کابل با ولتاژ نامی رده B، زمان پایدار خطای زمینی به طور معمول بیش از 1 ساعت است، حداکثر. زمان طولانی مدت بیش از 8 ساعت است، زمان وقوع زمین گسل زمین سالانه به طور کامل نباید بیش از 125 ساعت باشد، رده C شامل تمام سیستم انتظار رده A و B.
