جزئیات محصول:
پرداخت:
|
| نام: | پی وی سی Xlpe Cabl | عایق: | XLPE (پلی اتیلن متقابل) |
|---|---|---|---|
| ویژگی: | ضدآب | رنگ عایق: | همانند تصویر |
| Temp Operating: | 90 درجه | غلاف: | PVC یا FR-PVC از نوع ST2 تا IEC 60502 ، سیاه |
| برجسته: | کابل عایق xlpe,کابل عایق xlpe |
||

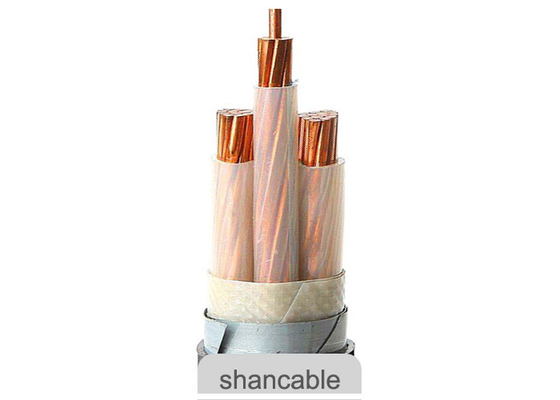

کابل برق PVC XLPE برق ، کابل ضد آب و زره پوش ضد آب
مشخصات کابل PVC XLPE :
سیم فولادی عایق XLPE زره پوش کابل برق دارای مقاومت الکتریکی بالا ، استحکام مکانیکی ، مقاومت در برابر پیری بالا ، مقاومت در برابر تنش محیطی در برابر ضد شیمیایی است خوردگی ، و ساختاری ساده است ، با استفاده از کارایی راحت و بالاتر از دمای طولانی مدت.
ساخت کابل PVC XLPE
هادی: رسانای مس فشرده ، Cl.2 مطابق با IEC 60228
عایق: XLPE (پلی اتیلن متقاطع) با درجه حرارت 90 درجه سانتیگراد
پوشش داخلی: نوع PVC از نوع ST2 تا IEC 60502 ، سیاه
نوع زره پوش: زره نوار دو فلزی
پوشش: PVC یا FR-PVC از نوع ST2 تا IEC 60502 ، مشکی
استانداردها
بین المللی: IEC 60502-1، IEC 60228،
چین: GB / T 12706 ، (GB / T 18380-3 فقط برای ZR-YJV)
استانداردهای دیگر مانند BS ، DIN و ICEA در صورت درخواست
داده های تکنیکی
ولتاژ دارای امتیاز: 0.6 / 1kV
حداکثر دمای رسانا: در شرایط عادی (90 درجه سانتیگراد) ، اضطراری (130 درجه سانتیگراد) یا اتصال کوتاه حداکثر 5 ثانیه (250 ℃ 250).
حداقل درجه حرارت محیط. 0 درجه سانتیگراد ، پس از نصب و فقط در مواقعی که کابل در حالت ثابت قرار دارد
حداقل Radius Bending: کابل 20 O کابل OD برای تک هسته ای
کابل OD 15 x برای چند هسته ای
گواهینامه ها
CE ، RoHS ، KEMA و سایر افراد در صورت درخواست
موارد تجاری: MOQ: 200m
شرایط پرداخت: 30٪ T / T قبل از تولید ، 70٪ T / T قبل از تحویل
بسته بندی: طبل چوبی چوبی
کابل PVC XLPE مشخصات فنی
| اسم سطح مقطع هادی | رشته ها شماره / دیا. هادی | ضخامت عایق | ضخامت نوار فولادی | ضخامت غلاف | تقریباً OD | تقریباً وزن | حداکثر مقاومت هادی DC (20 ℃) | تست ولتاژ AC | رتبه فعلی | |
| میلی متر 2 | کامپیوتر / میلی متر | میلی متر | میلی متر | میلی متر | (میلی متر) | کیلوگرم در کیلومتر | Ω / کیلومتر | kV / 5min | در هوا (A) | در خاک (A) |
| 4 3 4 | 1 / 2.25 | 0.7 | 2x0.2 | 1.5 | 15 | 390 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 | 1 / 2.76 | 0.7 | 2x0.2 | 1.5 | 16 | 471 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 | 7 / 1.38 | 0.7 | 2x0.2 | 1.5 | 18 | 622 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 | 7 / 1.78 | 0.7 | 2x0.2 | 2.0 | 22 | 1005 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 7 / 2.14 | 0.9 | 2x0.2 | 2.0 | 25.0 | 1371 | 7 0.27 | 3.5 | 105 | 125 |
| 3 × 35 | 7 / 2.52 | 0.9 | 2x0.2 | 2.0 | 27.0 | 1724 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 | 10 / 2.52 | 1.0 | 2x0.2 | 2.0 | 30.0 | 2247 | 38387 | 3.5 | 160 | 185 |
| 3 × 70 | 14 / 2.52 | 1.1 | 2x0.2 | 2.5 | 35.0 | 3023 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 | 19 / 2.52 | 1.1 | 2x0.5 | 2.5 | 39.0 | 3825 | 191933 | 3.5 | 245 | 270 |
| 3 × 120 | 24 / 2.52 | 1.2 | 2x0.5 | 2.5 | 42.0 | 4642 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150 | 30 / 2.52 | 1.4 | 2x0.5 | 3.0 | 48.0 | 5767 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185 | 37 / 2.52 | 1.6 | 2x0.5 | 3.0 | 51.0 | 6895 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240 | 48 / 2.52 | 1.7 | 2x0.5 | 3.0 | 56.0 | 8617 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300 | 61 / 2.52 | 1.8 | 2x0.5 | 3.0 | 59.0 | 10928 | 0.0601 | 3.5 | 505 | 515 |
