| تایپ کنید: | کابل برق عایق بندی شده XLPE | عایق: | XLPE (پلی اتیلن متقابل) |
|---|---|---|---|
| نمونه: | نمونه بارگیری و حمل بار رایگان جمع آوری می شود | رنگ عایق: | قرمز ، زرد ، آبی |
| پیشرفت: | برق عالی | غلاف: | PVC یا FR-PVC از نوع ST2 تا IEC 60502 ، سیاه |
| برجسته: | کابل عایق xlpe,کابل عایق xlpe |
||

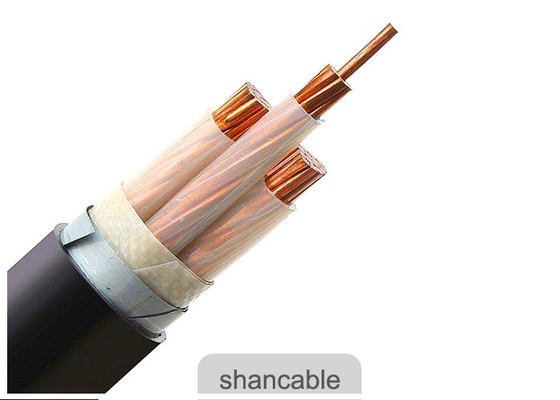

کابل برق عایق بندی شده 0.6 / 1kV XLPE در داخل و خارج از منزل برق عالی
استفاده از کابل برق عایق بندی شده XLPE
برای گذاشتن داخل خانه و بیرون از منزل. قادر به تحمل کشش خاصی در حین نصب ، اما نیروهای مکانیکی خارجی نیستند. گذاشتن کابل تک هسته ای در مجاری مغناطیسی مجاز نیست.
ساخت کابل برق عایق XLPE
هادی: رسانای مس ، Cl.2 مطابق با IEC 60228
عایق: XLPE (پلی اتیلن متقاطع) با درجه حرارت 90 درجه سانتیگراد
پوشش داخلی: نوع PVC از نوع ST2 تا IEC 60502 ، سیاه
نوع زره پوش: زره نوار دو فلزی
پوشش: PVC یا FR-PVC از نوع ST2 تا IEC 60502 ، مشکی
استانداردهای کابل برق عایق XLPE
بین المللی: IEC 60502-1، IEC 60228،
چین: GB / T 12706 ، (GB / T 18380-3 فقط برای ZR-YJV)
استانداردهای دیگر مانند BS ، DIN و ICEA در صورت درخواست
گواهینامه های کابل برق عایق XLPE
CE ، RoHS ، KEMA و سایر افراد در صورت درخواست
موارد تجاری: MOQ: 200m
شرایط پرداخت: 30٪ T / T قبل از تولید ، 70٪ T / T قبل از تحویل
بسته بندی: طبل چوبی چوبی
مشخصات کابل برق عایق XLPE
| اسم سطح مقطع هادی | رشته ها شماره / دیا. هادی | ضخامت عایق | ضخامت نوار فولادی | ضخامت غلاف | تقریباً OD | تقریباً وزن | حداکثر مقاومت هادی DC (20 ℃) | تست ولتاژ AC | رتبه فعلی | |
| میلی متر 2 | کامپیوتر / میلی متر | میلی متر | میلی متر | میلی متر | (میلی متر) | کیلوگرم در کیلومتر | Ω / کیلومتر | kV / 5min | در هوا (A) | در خاک (A) |
| 4 3 4 | 1 / 2.25 | 0.7 | 2x0.2 | 1.5 | 15 | 390 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 | 1 / 2.76 | 0.7 | 2x0.2 | 1.5 | 16 | 471 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 | 7 / 1.38 | 0.7 | 2x0.2 | 1.5 | 18 | 622 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 | 7 / 1.78 | 0.7 | 2x0.2 | 2.0 | 22 | 1005 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 7 / 2.14 | 0.9 | 2x0.2 | 2.0 | 25.0 | 1371 | 7 0.27 | 3.5 | 105 | 125 |
| 3 × 35 | 7 / 2.52 | 0.9 | 2x0.2 | 2.0 | 27.0 | 1724 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 | 10 / 2.52 | 1.0 | 2x0.2 | 2.0 | 30.0 | 2247 | 38387 | 3.5 | 160 | 185 |
| 3 × 70 | 14 / 2.52 | 1.1 | 2x0.2 | 2.5 | 35.0 | 3023 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 | 19 / 2.52 | 1.1 | 2x0.5 | 2.5 | 39.0 | 3825 | 191933 | 3.5 | 245 | 270 |
| 3 × 120 | 24 / 2.52 | 1.2 | 2x0.5 | 2.5 | 42.0 | 4642 | 0.153 | 3.5 | 285 | 310 |
