جزئیات محصول:
پرداخت:
|
رهبر ارکستر: | فلز مس | عایق: | XLPE |
---|---|---|---|
خم شدن: | 15XO.D | نمونه: | رایگان |
رنگ عایق: | قرمز ، زرد ، آبی | Temp Operating: | 90 درجه |
غلاف: | نوع ZR-PVC ST2 تا IEC 60502 | ||
برجسته: | کابل عایق xlpe,کابل عایق xlpe |

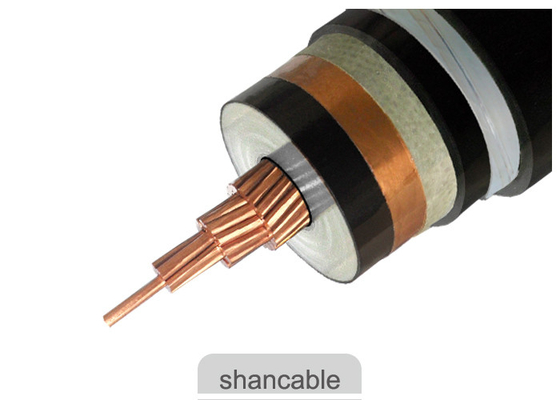

کابل برق 11 کیلو ولت ولتاژ متوسط عایق بندی شده XLPE سه هسته مس مس XLPE
ساخت و ساز
هادی: رسانای مس فشرده ، Cl.2 مطابق با IEC 60228
صفحه نمایش هادی: نیمه هادی
عایق: XLPE (پلی اتیلن متقاطع) با درجه حرارت 90 درجه سانتیگراد
صفحه عایق: نیمه هادی
صفحه: نوار مس
پوشش: PVC یا FR-PVC از نوع ST2 تا IEC 60502 ، مشکی
نام کد:
YJ: عایق XLPE
V: غلاف PVC
32: زره پوش سیم فولادی
22: زره پوش نوار فولادی
72: زره پوش سیم آلومینیومی 1 هسته
62: زره پوش نوار فولادی ضد زنگ 1 هسته
ZR: مقاوم در برابر شعله
کاربرد
برای گذاشتن داخل خانه و بیرون از منزل. قادر به تحمل کشش خاصی در حین نصب ، اما نیروهای مکانیکی خارجی نیستند. گذاشتن کابل تک هسته ای در مجاری مغناطیسی مجاز نیست.
استاندارد
بین المللی: IEC 60502، IEC 60228
چین: GB / T 12706
استانداردهای دیگر مانند BS ، DIN و ICEA در صورت درخواست
داده های تکنیکی:
ولتاژ دارای امتیاز: 6 / 10kV
حداکثر دمای رسانا: در شرایط عادی (90 درجه سانتیگراد) ، اضطراری (130 درجه سانتیگراد) یا اتصال کوتاه حداکثر 5 ثانیه (250 ℃ 250).
حداقل درجه حرارت محیط. 0 درجه سانتیگراد ، پس از نصب و فقط در مواقعی که کابل در حالت ثابت قرار دارد
حداقل Radius Bending: کابل 20 O کابل OD برای تک هسته ای
کابل OD 15 x برای چند هسته ای
اسم سطح مقطع هادی | رشته ها شماره / دیا. هادی | ضخامت عایق | ضخامت داخلی غلاف | دیا از زره سیم | ضخامت غلاف | تقریباً OD | تقریباً وزن | حداکثر مقاومت هادی DC (20 ℃) | تست ولتاژ AC | رتبه فعلی | |
mm2 | کامپیوتر / میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | (میلی متر) | کیلوگرم در کیلومتر | Ω / کیلومتر | kV / 5min | در هوا (A) | در خاک (A) |
3 × 50 | 10 / 2.52 | 8 | 1.8 | 3.15 | 3.5 | 80.0 | 9376 | 383877 | 63 | 175 | 180 |
3 × 70 | 14 / 2.52 | 8 | 1.8 | 3.15 | 3.6 | 84.0 | 10426 | 0.268 | 63 | 220 | 220 |
3 × 95 | 19 / 2.52 | 8 | 1.8 | 3.15 | 3.7 | 87.0 | 11475 | 191933 | 63 | 255 | 265 |
3 × 120 | 24 / 2.52 | 8 | 1.8 | 3.15 | 3.8 | 90.0 | 12598 | 0.153 | 63 | 290 | 300 |
3 × 150 | 30 / 2.52 | 8 | 1.8 | 3.15 | 3.9 | 93.0 | 13855 | 0.124 | 63 | 330 | 340 |
3 × 185 | 37 / 2.52 | 8 | 1.8 | 3.15 | 4.0 | 96.0 | 15233 | 0.0991 | 63 | 435 | 380 |
240 3 340 | 48 / 2.52 | 8 | 2.0 | 3.15 | 4.2 | 102.0 | 17481 | 0.0754 | 63 | 495 | 435 |
3 × 300 | 61 / 2.52 | 8 | 2.0 | 3.15 | 4.4 | 107.0 | 19731 | 0.0601 | 63 | 565 | 485 |
400 3 3 | 61 / 2.97 | 8 | 2.0 | 3.15 | 4.6 | 114.0 | 23422 | ۰.۰۴۷۰ | 63 | 640 | 520 |
